Pred dvoma mesiacmi nás reťazec supermarketov strednej{0}}veľkosti v južnej Európe požiadal o cenovú ponuku na zavedenie elektronických regálových štítkov pre 22 obchodov. Ich obstarávateľský tím už navrhol tri rôzne systémy -, jeden s technológiou Bluetooth LE, jeden cez Wi-Fi a jeden s proprietárnym 433 MHz rádiom. Každý predajca tvrdil, že ten ich bol najlepší. Nikto nevysvetlil, za akých podmienok to bolo vlastne najhoršie. Tento rozhovor nás presvedčil, aby sme napísali tento článok.

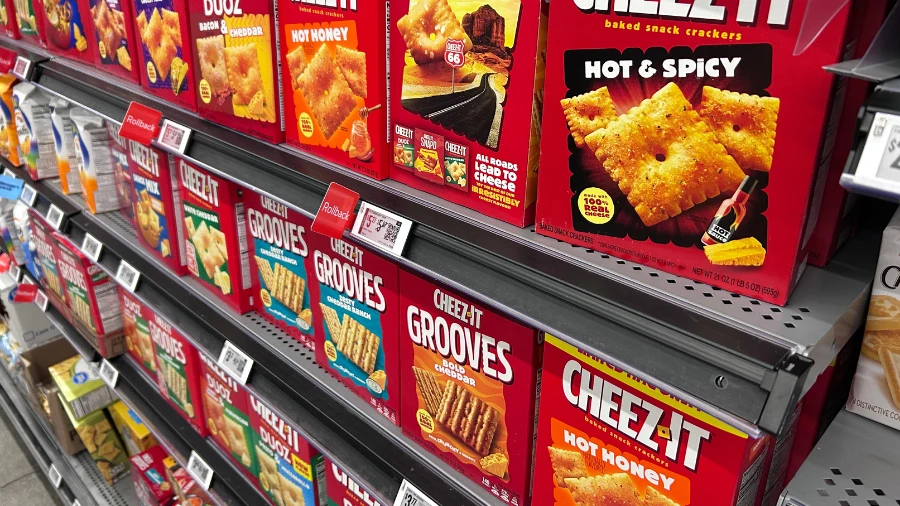

Nasadeniam ESL v súčasnosti dominujú tri rodiny bezdrôtových protokolov: Bluetooth Low Energy (BLE, najmä od špecifikácie 5.4), Wi-Fi a Sub{2}}GHz rádio (433 MHz v Ázii, 868 MHz v Európe, 915 MHz v Severnej Amerike). Každý protokol rieši skutočný problém. Každý z nich vytvára kompromisy, ktoré podčiarkujú brožúry predajcov. Tu je to, čo sme videli v skutočných prostrediach obchodov.
Bluetooth LE: Otvorený štandard, stále dozrieva v mierke
Bluetooth má za sebou vážnu dynamiku. Spoločnosť Bluetooth SIG zverejnila vyhradený profil ESL založený na funkcii PAwR (Periodická reklama s odpoveďami) Bluetooth 5.4 -, čo je mechanizmus, ktorý umožňuje jednému prístupovému bodu vysielať príkazy tisíckam štítkov v organizovaných časových úsekoch a potom prijímať odpovede bez vytvárania jednotlivých spojení.
Silicon Labs to testovali na 1 500-uzlovej sieti vo svojom laboratóriu. EM Microelectronic dodáva em|bleu SoC len s rozmermi 1,8 × 1,8 mm s prúdom hlbokého spánku 200 nA – dostatočne malý a dostatočne úsporný, aby sa zmestil aj dovnútrakompaktné 2,66-palcové elektronické štítky. S viac ako 5 miliardami zariadení Bluetooth, ktoré sa dodávajú ročne, náklady na komponenty profitujú z obrovských úspor z rozsahu.
Pre maloobchodníkov je praktickou výhodou flexibilita predajcu. Otvorený štandard znamená - aspoň v princípe -, že môžete kombinovať prístupové body od jedného dodávateľa so štítkami od iného dodávateľa. To je zmysluplný odklon od zámky dodávateľa,-ktorá sužuje ESL už roky. Spánkové prúdy pod 2 µA sú typické pre čipsety BLE ESL a špecifikácia Bluetooth 5.4 podporuje približne 32 600 štítkov na sieť prístupového bodu na papieri.
Háčik: „na papieri“ tu záleží. Rozsiahle-nasadenia potravín na BLE sú stále relatívne mladé v porovnaní s proprietárnymi systémami, ktoré fungujú už desať rokov. Rigado, dodávateľ brán IoT pôsobiaci v ESL, odhaduje náklady na jednotlivé brány na 1 000 až 2 000 $ inštalovaných - a veľký supermarket môže potrebovať desať alebo viac. BLE funguje na frekvencii 2,4 GHz a zdieľa spektrum so smerovačmi Wi{10}}Fi, telefónmi zákazníkov, mikrovlnnými rúrami a všetkými ostatnými bezdrôtovými zariadeniami v budove. V rušnom obchode môže toto preťaženie oneskoriť aktualizácie cien počas špičky.
Najvhodnejšie: lekárne, butiky a stredne{0}}obchody s rozlohou do 2 000 m² -, najmä tie, ktoré už používajú majáky BLE na sledovanie majetku. Maloobchodné zdroje5,8-palcové policové štítky s podporou BLEtáto aktualizácia z tabletu bez náročnej infraštruktúry bude považovať tento protokol za príťažlivý.
Wi-Fi: Použite svoju existujúcu sieť -, ale rozpočet na batérie
Návrh je jednoduchý: váš obchod už prevádzkuje podnikové Wi{0}}Fi v každej uličke, takže preskočte nové brány a pripojte svoje ESL priamo k existujúcej sieti. Pre veľké podnikové reťazce, ktoré už veľa investovali do komerčných prístupových bodov s plným pokrytím, vyzerá integračná matematika atraktívne.
Wi-Fi tiež poskytuje vyššiu dátovú priepustnosť ako BLE alebo Sub{1}}GHz. Táto výhoda sa stáva hmatateľnou, keď vkladáte bohatý grafický obsah - obrázkov produktov, propagačných animácií - doLCD-digitálne cenové obrazovkynamiesto jednoduchých E-atramentových značiek. A15,6-palcový LCD displejspustenie propagácií na konci si vyžaduje šírku pásma, ktorú E{0}}cenové značky atramentu nevyžadujú.
Problém sa prejavuje na dvoch miestach. Po prvé, spotreba energie. Wi-Fi odoberá počas každého prenosového cyklu podstatne viac prúdu ako BLE alebo Sub{3}}GHz. E-štítok atramentu na rádiu Sub-GHz môže fungovať päť až osem rokov v mincovníku s jednou až tromi aktualizáciami denne. Rovnaký štítok na Wi-Fi? Dvanásť až osemnásť mesiacov. V rozsahu - tisícky štítkov vo viacerých predajniach - to znamená program opakovanej výmeny batérie, ktorý musí váš operačný tím zabezpečiť. Po druhé, preťaženie siete. Wi{14}}Fi ESL súperia o vysielací čas s terminálmi POS, zákazníckymi zariadeniami, ručnými skenermi a samoobslužnými{15}}kioskami. Počas sobotňajších popoludňajších vrcholov táto súťaž nie je teoretická.
Najlepšie sa hodia: podnikoví predajcovia s vyspelou, dobre{0}}vytvorenou infraštruktúrou Wi{1}}Fi, predajňami s napájaným digitálnym zobrazovaním LCD (pri ktorých nezáleží na výdrži batérie, pretože obrazovky sú zapojené) a nasadení merané v stovkách, nie v desiatkach tisíc štítkov.
Sub-GHz (433/868/915 MHz): žiadny pôvab, dlhý dosah, dlhá batéria
Sub{0}}GHz rádio nemá marketingový orgán, ktorý by ho propagoval tak, ako Bluetooth SIG presadzuje BLE. Väčšina systémov Sub-GHz ESL používa proprietárne protokoly špecifické pre výrobcu štítkov. Neexistuje žiadny profil interoperability. Zmena dodávateľa znamená výmenu celého komunikačného zásobníka.
A napriek tomu, pre určité formáty obchodov, fyzika to robí najpraktickejšou voľbou. Nižšie frekvencie produkujú dlhšie vlnové dĺžky. Dlhšie vlnové dĺžky prenikajú kovovými policami, betónovými deliacimi stenami a chladiacimi vitrínami oveľa efektívnejšie ako signály 2,4 GHz. Display Data, britský-poskytovateľ ESL, vybudoval celú svoju platformu na Sub-1 GHz presne z tohto dôvodu - maximálneho dosahu a prieniku signálu v zložitých maloobchodných prostrediach. Jeden prístupový bod Sub-GHz pokrýva výrazne väčšiu stopu ako jeho ekvivalent BLE alebo Wi-Fi. Menej prístupových bodov znamená nižšie náklady na infraštruktúru a jednoduchšie plánovanie siete.
Výdrž batérie je ďalším rozhodujúcim faktorom. Pokyny pre návrh ESL spoločnosti Silicon Labs špecifikujú, že dosiahnutie piatich až desiatich rokov na mincovom článku CR2032 si vyžaduje priemerný aktuálny rozpočet pod 10 µA - ich Sub{4}}GHz FG22 SoC dosahuje 0,17 µA v hlbokom spánku. Preveľkoformátové E-atramentové štítkyv prostrediach skladov alebo hypermarketov s jednou až tromi aktualizáciami denne, Sub{0}}GHz trvalo poskytuje najdlhšiu prevádzkovú životnosť.
Najvhodnejšie: hypermarkety a veľkokapacitné{0}}predajne nad 5 000 m², skladové a logistické prostredia s kovovými regálmi, chladiacim reťazcom a chladiarenskými priestormi a akékoľvek nasadenie, kde má minimalizácia infraštruktúry a maximalizácia životnosti batérie prednosť pred šírkou pásma. Naši klienti, ktorí zavádzajú E-etikety na poličkách s atramentom vo veľkých-predajniach, neustále tiahnu k sub-GHz.
Vedľajšie{0}}porovnanie{1}
| Metrické | Bluetooth LE 5.4 | Wi-Fi | Sub{0}GHz (433/{2}}/915 MHz) |
|---|---|---|---|
| Účinné v-predajni | 10–30 m | 15–35 m | 50–200 m |
| Výdrž batérie (E-atrament, 1 – 3 aktualizácie za deň) | 3-5 rokov | 1–2 roky | 5-10 rokov |
| Dátová priepustnosť | Mierne | Vysoká | Nízka |
| Štítky na prístupový bod | ~32 000 (špecifikácia) / stovky typických | Líši sa podľa kapacity AP | Tisíce na bránu |
| Cena brány (nainštalovaná) | $1,000–$2,000 | Používa existujúcu sieť | $500–$1,500 |
| 2,4 GHz rušenie | áno | áno | Žiadne samostatné pásmo - |
| Otvorený štandard | Áno (profil BLE ESL) | Áno (802.11) | Väčšinou vlastnícky |
| Najlepší formát obchodu | Malý-stredný maloobchod, lekárne | Podnik so silným IT | Hypermarkety, sklady |
Voľba protokolu sa rozšíri v celom vašom obchode

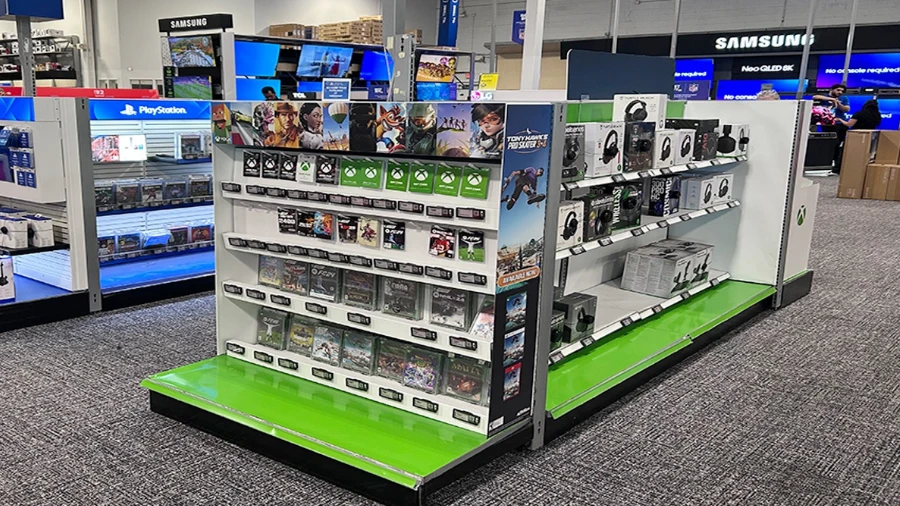

Niečo, čo články o porovnávaní protokolov neustále vynechávajú: vaša bezdrôtová sieť ESL nefunguje izolovane. Prístupové body, cenový backend, softvér na správu - to všetko sa dotýka iných digitálnych systémov v obchode. Ak bežítesamoobslužné{0}}kiosky s dotykovou obrazovkoupri pokladni tieto kiosky sťahujú ceny z rovnakej databázy. Ak sa na paneli LCD na paneli{1}}na okraji police spúšťajú propagácie v uličke, obsahový nástroj, ktorý napája tieto obrazovky, môže spustiť kampane aj na vašich E-štítkoch s atramentom -, ale iba v prípade, že systémy zdieľajú spoločnú vrstvu rozhrania API.
Najčistejšie výsledky sme zaznamenali, keď klienti plánovali nasadenie ESL spolu so zavedením kiosku a digital signage, nie ako tri samostatné IT projekty. Keď cena, ktorú zákazník vidí na štítku na poličke, na koncovej obrazovke LCD a na samoobslužnom{1}}pokladňovom termináli, všetky informačné kanály pochádzajú z jedného zdroja, sťažnosti na ceny - najväčšieho trecieho bodu v obchode s potravinami - klesnú takmer k nule.
Tri otázky predtým, ako sa zaviažete
Ako vyzerá váš pôdorys?Lekáreň s rozlohou 400 m² a hypermarket s rozlohou 12 000 m² sú rôzne rádiové prostredia. BLE zvláda prvý s dvoma alebo tromi prístupovými bodmi. Druhý pravdepodobne potrebuje sub{5}}GHz, aby sa zabránilo zasypaniu stropu bránami.
Aký obsah zobrazujete?Statické ceny E-atramentu? Každý protokol to rieši. Video propagácie na napájaných LCD obrazovkách? Potrebujete priepustnosť Wi-Fi. Flash ceny, ktoré sa menia niekoľkokrát za hodinu? Uistite sa, že váš protokol dokáže udržať objem aktualizácie bez predčasného vybitia batérií.
Čo ešte zdieľa vaše vysielanie?Obchod už presýtený na 2,4 GHz - zákazníckej Wi-Fi, IoT senzory, ručné skenery - bude zápasiť s ďalším 2,4 GHz systémom navrstveným navrchu. Sub-GHz funguje úplne v menej preplnenom pásme.
Žiadny protokol nie je univerzálne najlepší. Ak váš dodávateľ ESL ponúka iba jednu bezdrôtovú možnosť a nevie vysvetliť, kde zaostáva, niečo vám to hovorí. Ak chcete otestovať štítky naprieč protokolmi vo vašom aktuálnom obchode pred vykonaním vo veľkom rozsahu,vyžiadať vzorky hodnotenia- dva týždne v jednej živej uličke odhalia viac ako ktorýkoľvek hárok so špecifikáciami alebo diapozitív od dodávateľa.
