Displej LCD

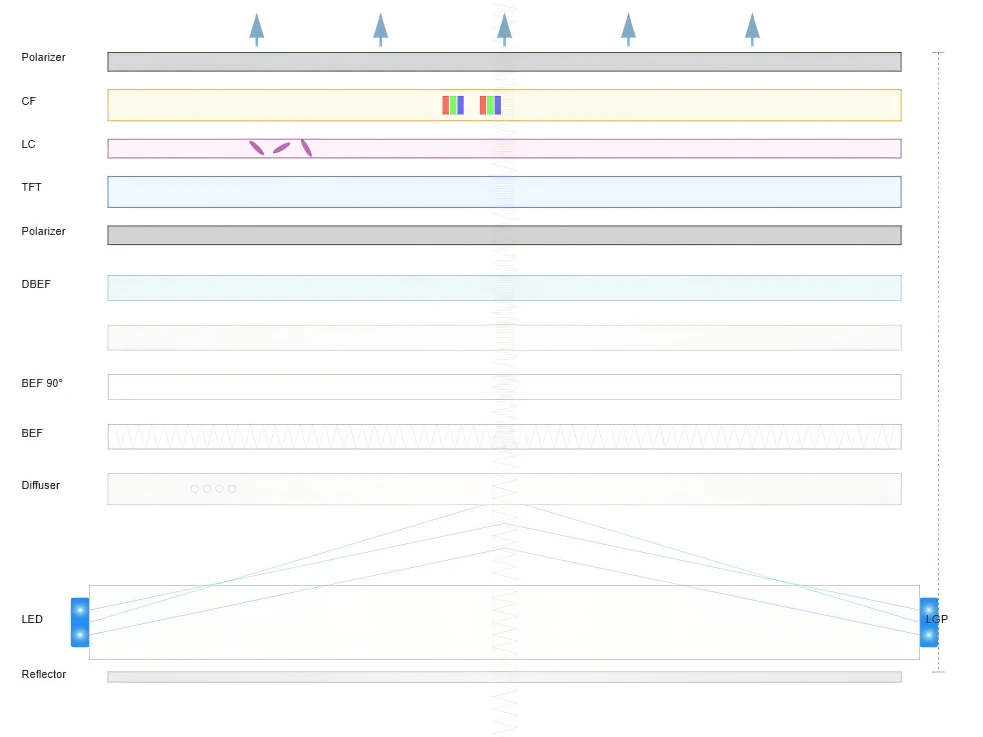

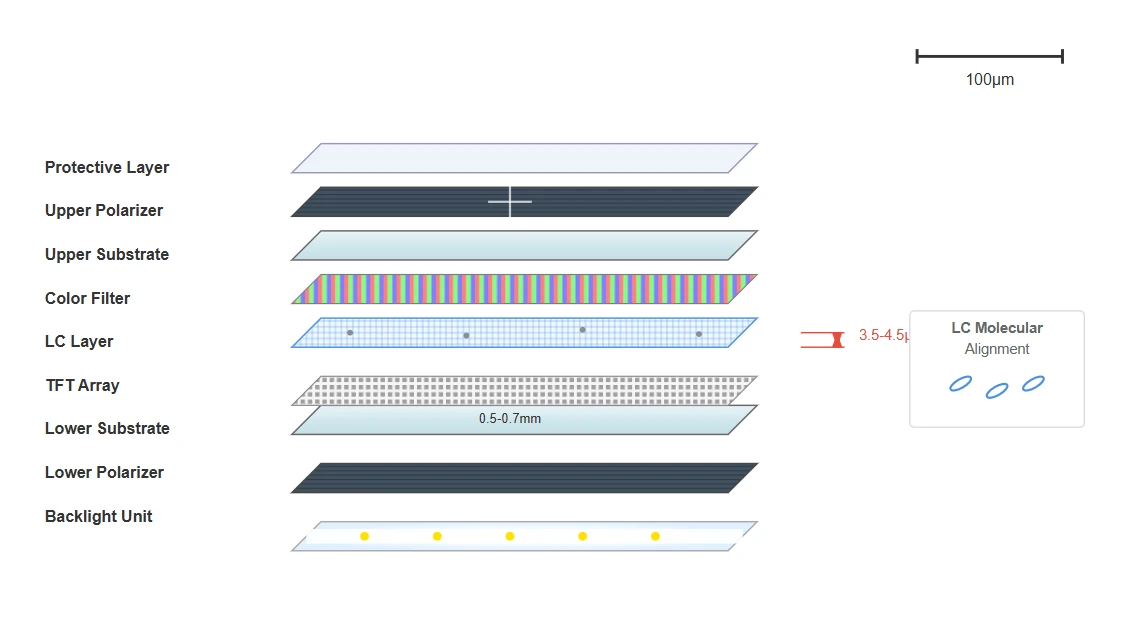

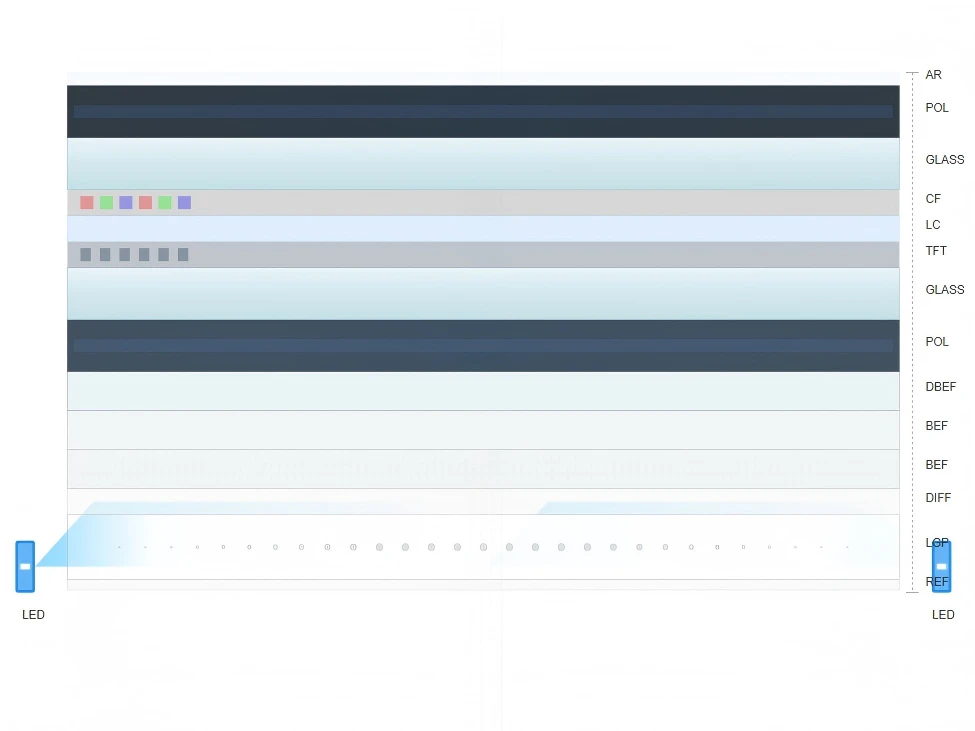

Jadrom profesionálnych systémov obrazoviek LCD-barového typu je precízne navrhnutá sendvičová štruktúra pozostávajúca z viacerých funkčných vrstiev, z ktorých každá plní rozhodujúcu úlohu pri vytváraní obrazu a výkone displeja.

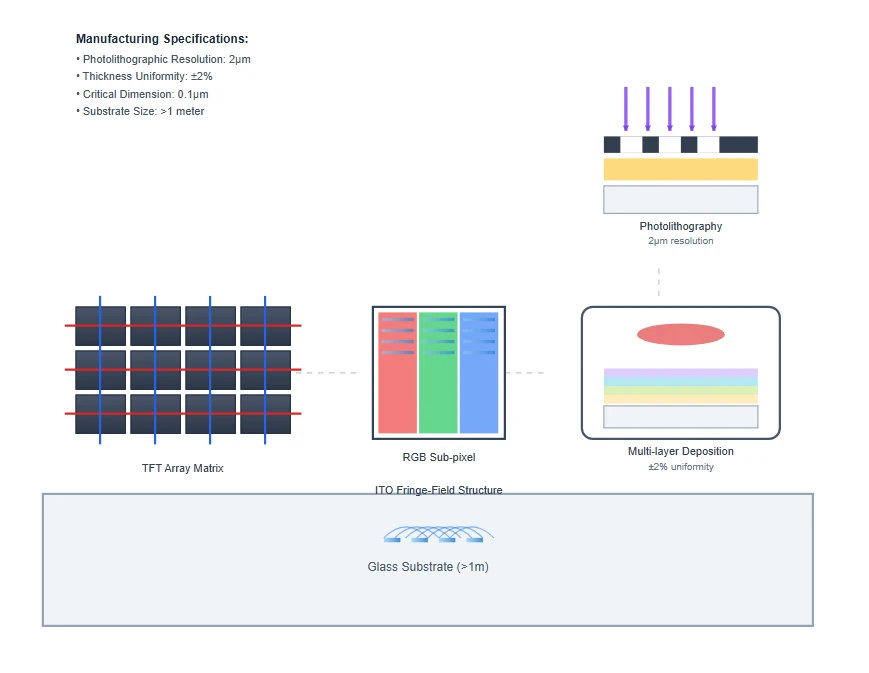

Základná architektúra začína precíznymi-sklenými substrátmi, ktoré zvyčajne využívajú ultra-tenké hlinitokremičitanové alebo borosilikátové kompozície, ktoré prechádzajú rozsiahlymi procesmi chemického spevňovania. Tieto substráty s hrúbkou od 0,5 mm do 0,7 mm si musia zachovať výnimočnú toleranciu rovinnosti menej ako 20 mikrometrov po celej ploche svojho povrchu, aby sa zabezpečili rovnomerné medzery medzi bunkami tekutých kryštálov.

Samotná vrstva tekutých kryštálov predstavuje zázrak molekulárneho inžinierstva, využívajúc starostlivo formulované nematické zmesi tekutých kryštálov optimalizované pre široký rozsah teplôt a rýchle časy odozvy. Moderné-displeje barového typu využívajú pokročilé formulácie z tekutých kryštálov, ktoré obsahujú fluórované zlúčeniny a špecializované dopanty, ktoré zlepšujú dielektrickú anizotropiu a umožňujú nižšie riadiace napätie pri zachovaní vynikajúcich optických vlastností.

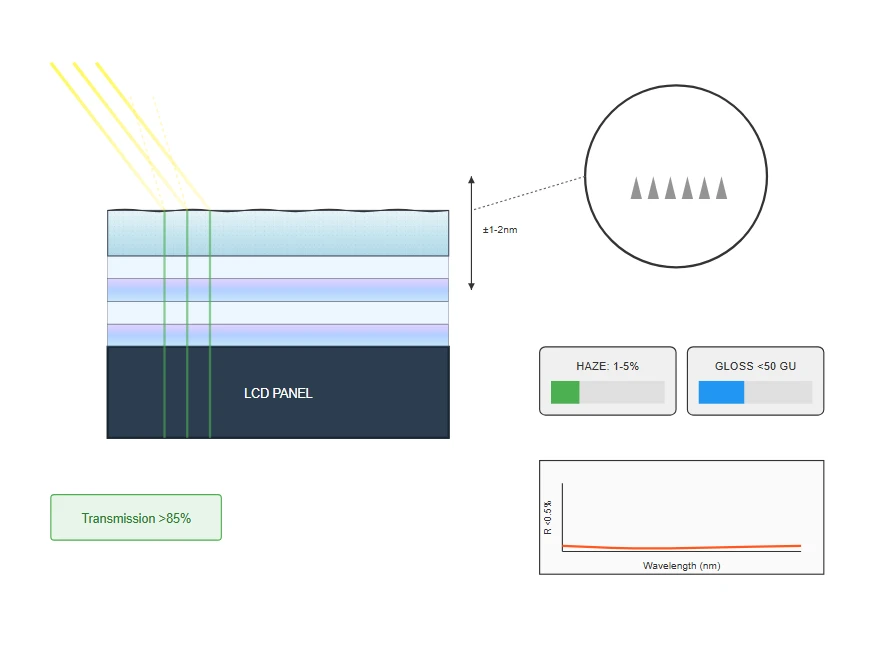

Produkty s profesionálnymi-displejmi LCD typu bar obsahujú pokročilé technológie povrchovej úpravy na optimalizáciu viditeľnosti v náročných okolitých svetelných podmienkach. Úpravy proti oslneniu využívajú buď leptané sklenené povrchy s riadenými parametrami drsnosti, alebo viac{3}}vrstvové náterové systémy obsahujúce nano{4}}štruktúrované častice.

Tieto úpravy dosahujú optimálnu rovnováhu medzi redukciou odleskov a čistotou obrazu, udržiavaním hodnôt zákalu medzi 1-5 % pri dosahovaní úrovní lesku pod 50 jednotiek lesku pri 60-stupňových uhloch merania.

Anti{0}}reflexné náterové systémy využívajú sofistikované viac{1}}vrstvové dielektrické vrstvy s presne kontrolovanými profilmi hrúbky, ktoré dosahujú hodnoty odrazivosti pod 0,5 % vo viditeľnom spektre. Tieto povlaky využívajú striedanie materiálov s vysokým a nízkym indexom lomu nanášaných procesmi magnetrónového naprašovania alebo odparovania elektrónovým lúčom, s riadením individuálnej hrúbky vrstvy v rozmedzí 1-2 nanometrov.

Pokročilé implementácie zahŕňajú gradientné{0}}indexové štruktúry alebo nano-textúry inšpirované{1}}moľím okom, ktoré poskytujú širokopásmový antireflexný-výkon pri zachovaní mechanickej odolnosti.

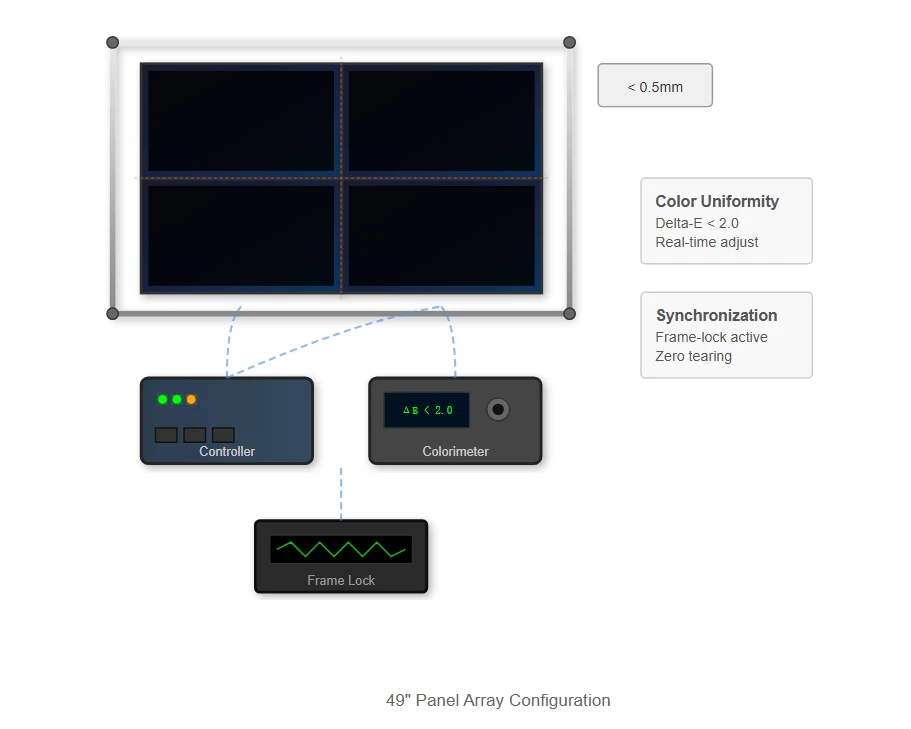

Systémy svetelných obrazoviek LCD, najmä tie, ktoré využívajú viacero 49- palcových panelov v koordinovaných konfiguráciách, vyžadujú výnimočnú presnosť mechanického zarovnania a kalibrácie farieb. Tieto systémy využívajú sofistikované montážne rámce s možnosťami mikroúprav, ktoré umožňujú bezproblémovú vizuálnu kontinuitu cez hranice panelov s toleranciami medzier pod 0,5 milimetra.

Proces kalibrácie farieb využíva pokročilé kolorimetrické systémy spätnej väzby, ktoré nepretržite monitorujú a upravujú charakteristiky jednotlivých panelov, pričom zachovávajú jednotnosť farieb s hodnotami Delta{0}}E pod 2,0 v celom poli displeja.

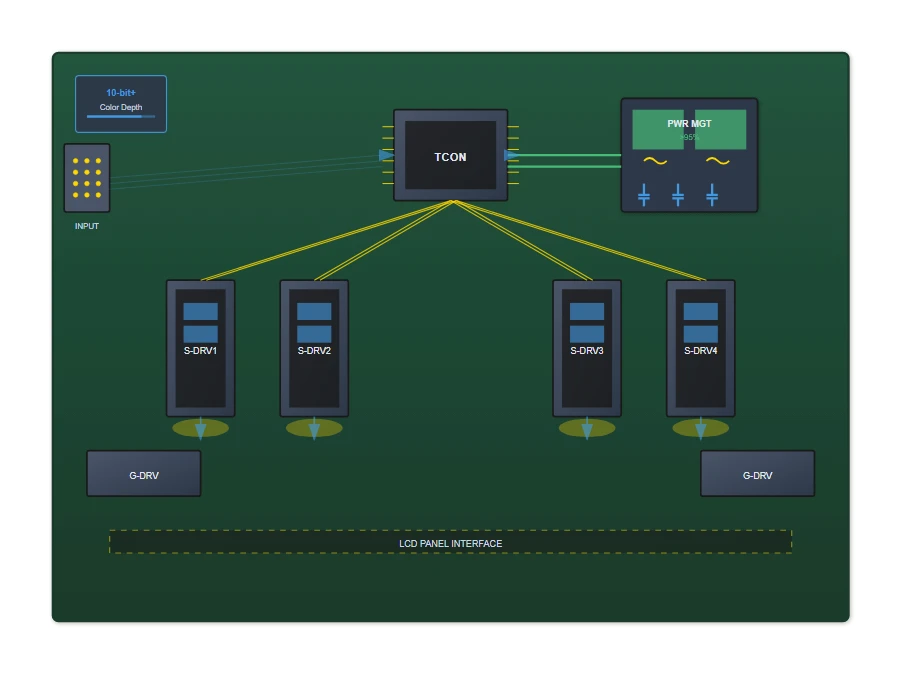

Architektúra spracovania signálu pre konfigurácie s viacerými{0}}displejmi zahŕňa špecializované ovládače videosteny s pokročilými možnosťami škálovania a zobrazovania okien. Tieto ovládače využívajú sofistikované algoritmy na kompenzáciu rámu a deformáciu obrazu, čím vytvárajú vizuálne bezproblémovú prezentáciu obsahu na viacerých fyzických displejoch.

Synchronizačné systémy využívajú generátory presného časovania a mechanizmy-uzamykania snímok, ktoré zaisťujú časovú koherenciu naprieč všetkými prvkami zobrazenia, čím eliminujú viditeľné trhanie alebo zasekávanie počas prezentácie dynamického obsahu.
