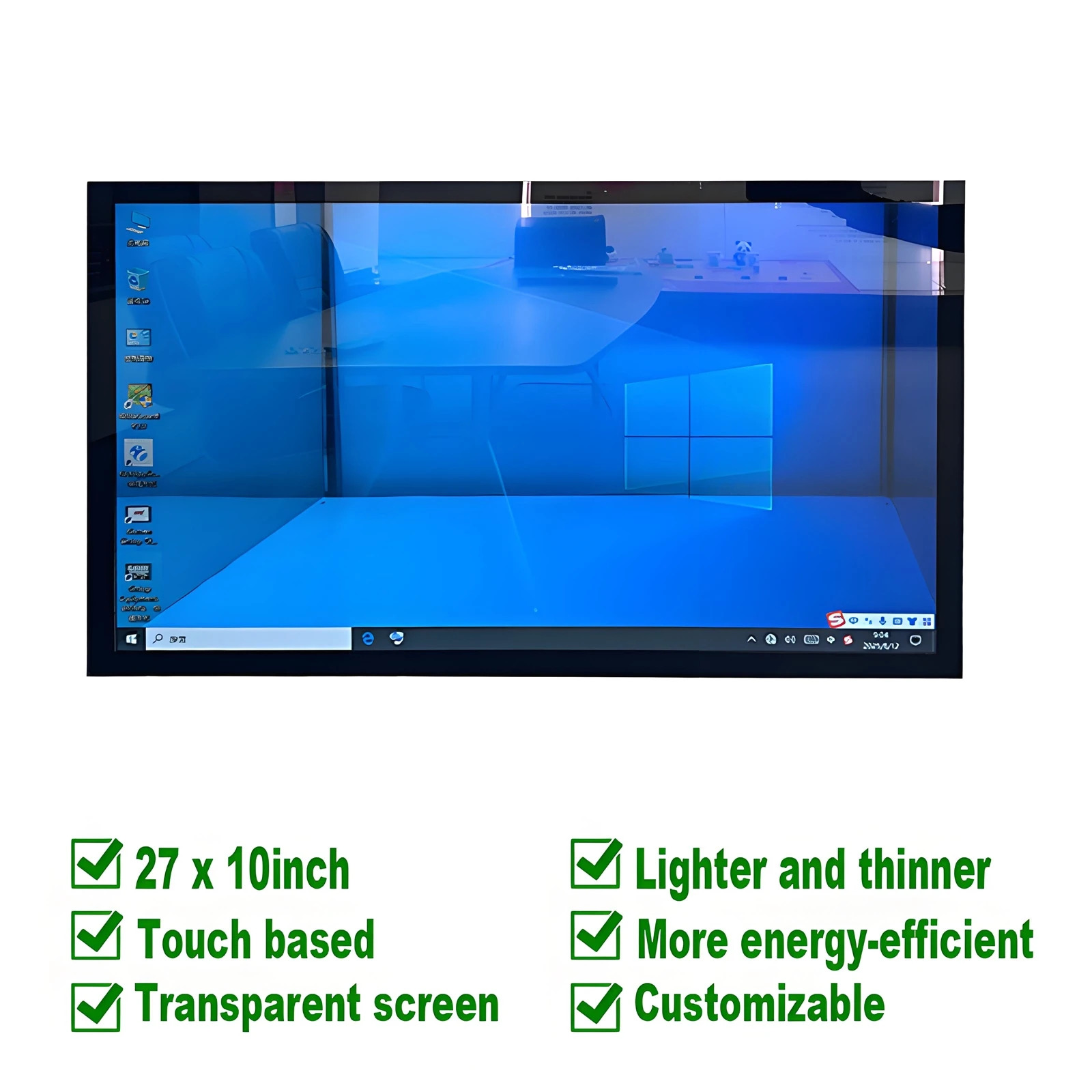

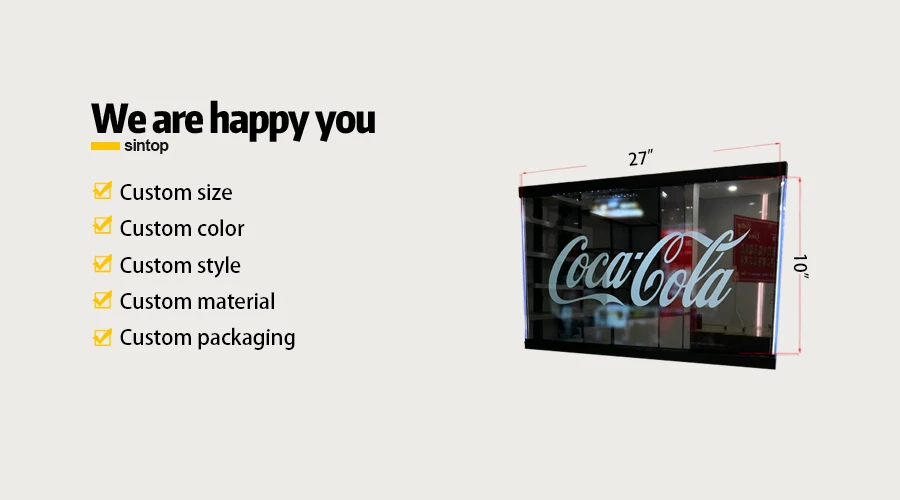

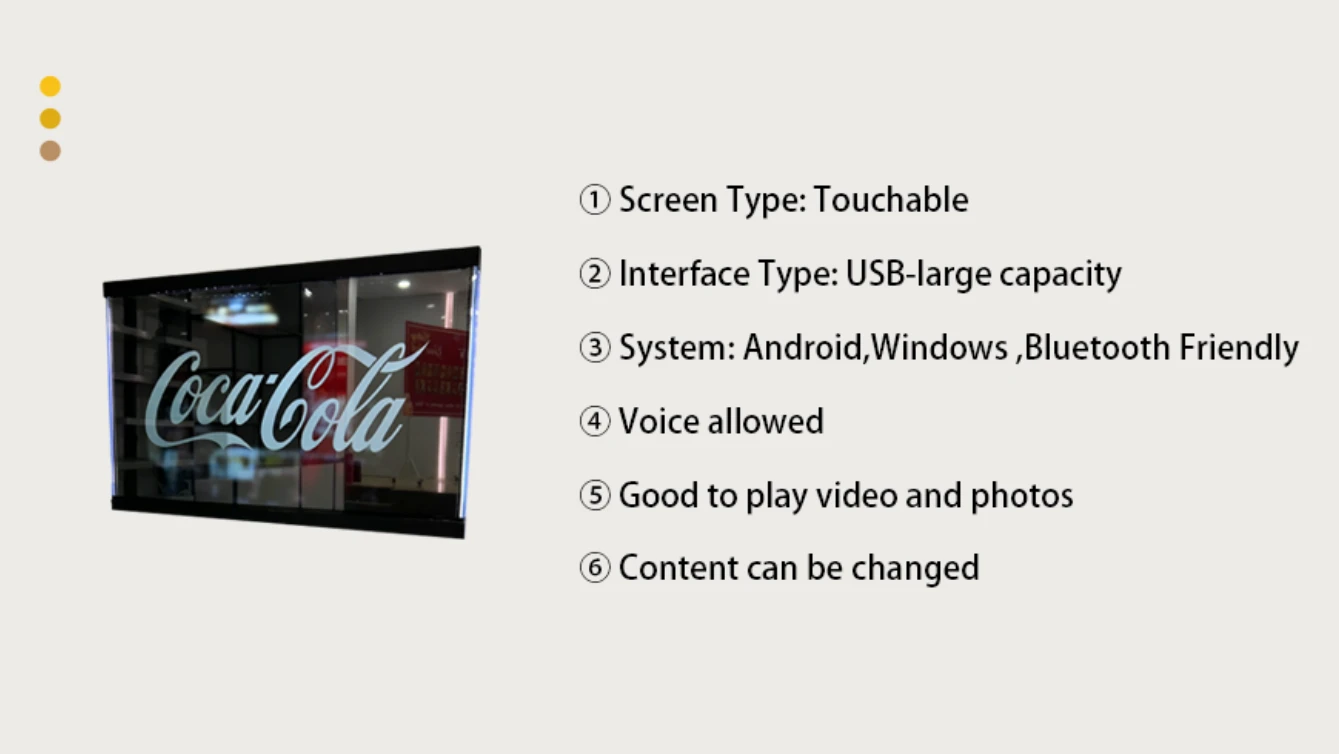

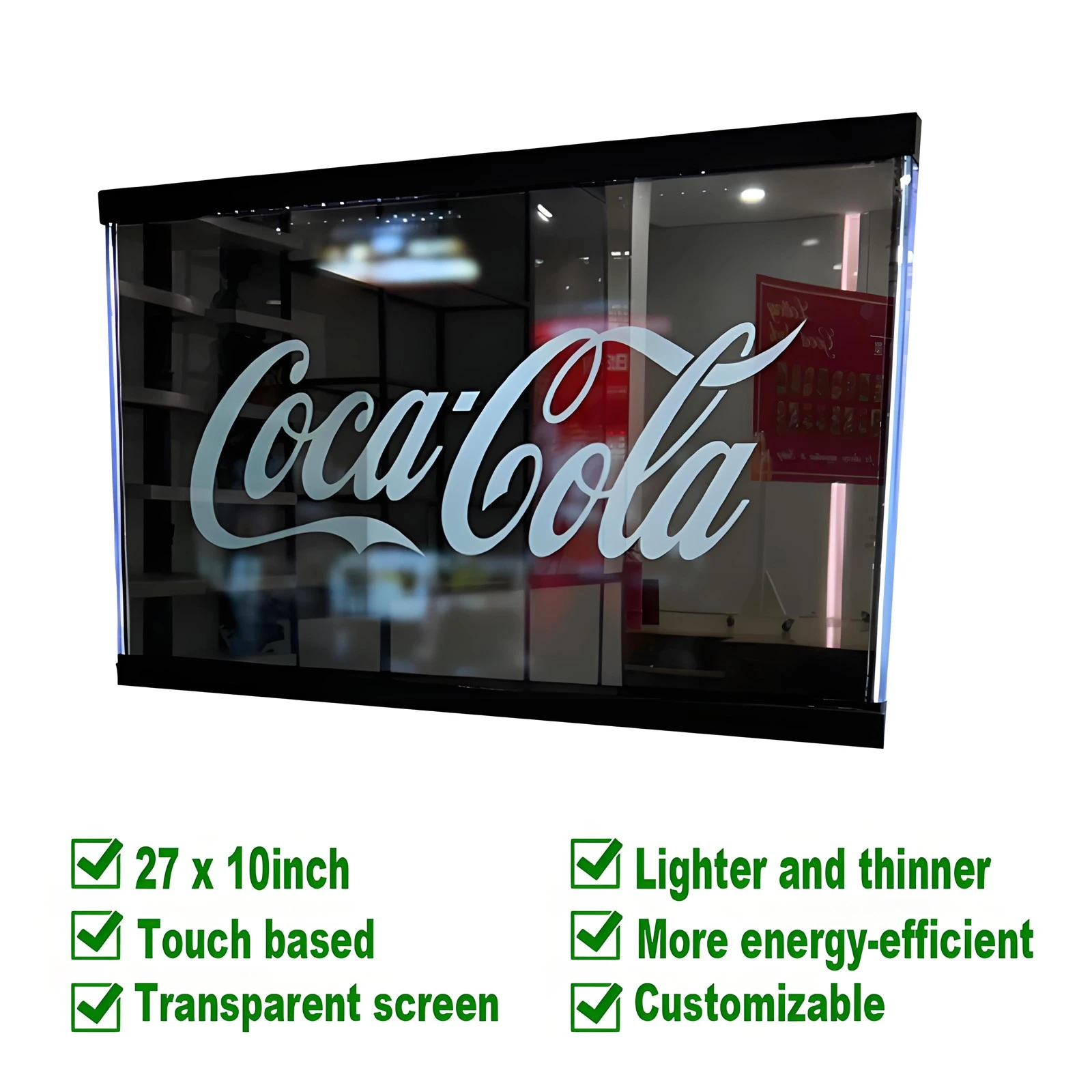

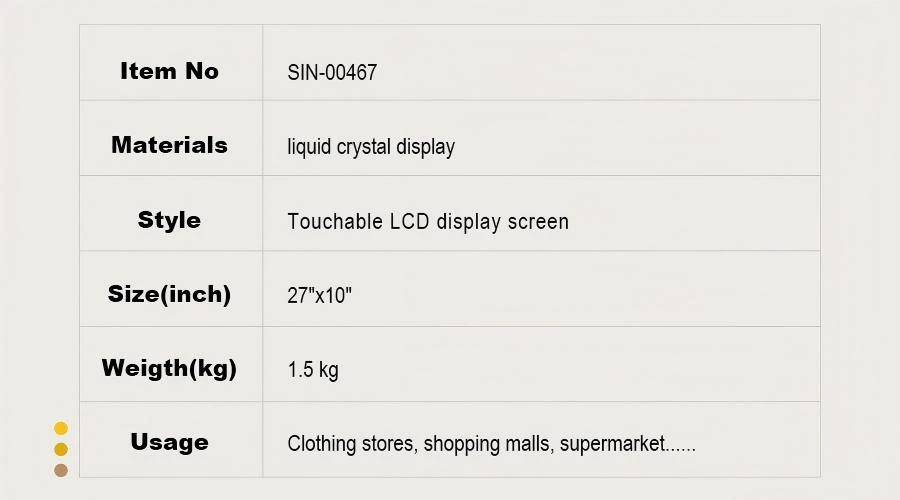

Priehľadná dotyková obrazovka s rozmermi 27" x 10".
Revolučný pokrok v technológii zobrazovania, ktorý kombinuje špičkovú-techniku priehľadnej obrazovky so sofistikovanými výrobnými procesmi. Tento ultra-širokoformátový priehľadný zobrazovací panel poskytuje výnimočný vizuálny výkon pri zachovaní 43 % priepustnosti svetla.
- Popis Popis Popis
- Špecifikácie
- Funkcia
43% priepustnosť svetla
Optimálna rovnováha medzi viditeľnosťou a transparentnosťou
Technická architektúra a dizajn panelov
Priehľadná obrazovka využíva pokročilú panelovú technológiu špeciálne navrhnutú pre komerčné aplikácie. S rozmermi 27 palcov na šírku a 10 palcov na výšku poskytuje tento jedinečný pomer strán optimálny zážitok zo sledovania.

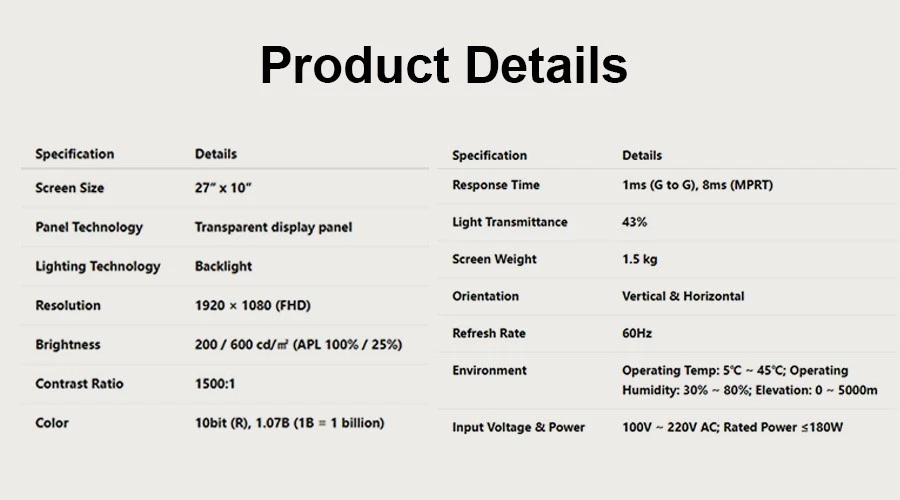

Rozmery
Šírka 27 palcov a výška 10 palcov poskytuje optimálny zážitok zo sledovania pre horizontálnu prezentáciu obsahu.
Formát ultra{0}}široký
Rozlíšenie
Rozlíšenie 1920 x 1080 (Full HD) poskytuje ostrý a detailný obraz vhodný pre rôzne komerčné aplikácie.
Hustota pixelov 81 ppi
Hmotnosť
Ľahká konštrukcia s hmotnosťou len 1,5 kg umožňuje flexibilné možnosti inštalácie bez konštrukčného vystuženia.
Inštalácia Všestranná
Jas
200 cd/m² pri 100 % APL a 600 cd/m² pri 25 % APL, čo zaisťuje viditeľnosť pri rôznych svetelných podmienkach.
Automatické nastavenie
Kontrastný pomer
Výnimočný kontrastný pomer 1500:1 poskytuje vynikajúce vnímanie hĺbky a čistotu obrazu.
Výkonné vedúce postavenie v odvetví
Reprodukcia farieb
10-bitové spracovanie podporujúce 1,07 miliardy farieb pre živú a vernú{3}}reprodukciu obrazu.
Presnosť Delta E Menšia alebo rovná 2,0

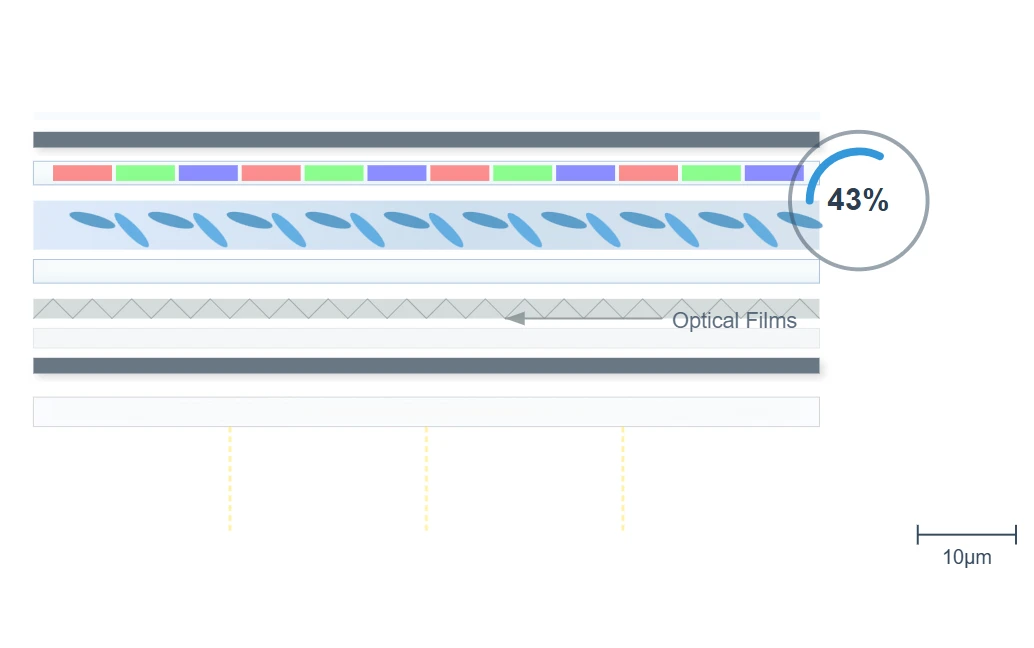

Inžinierska presnosť
Technická presnosť tejto priehľadnej obrazovky zahŕňa sofistikované techniky zarovnávania tekutých kryštálov, ktoré umožňujú simultánny prenos svetla a vytváranie obrazu. Koeficient priepustnosti svetla 43 % predstavuje optimálnu rovnováhu medzi viditeľnosťou a priehľadnosťou.
Táto rovnováha, dosiahnutá vďaka presne kalibrovanej distribúcii podsvietenia a pokročilým optickým štruktúram filmu, zaisťuje, že displej zostane funkčný pri zachovaní jeho priehľadných vlastností.
Dokonalosť výrobného procesu
Výroba tejto priehľadnej obrazovky zahŕňa niekoľko vysoko presných{0}}výrobných fáz, ktoré zaisťujú výnimočnú kvalitu a výkon.

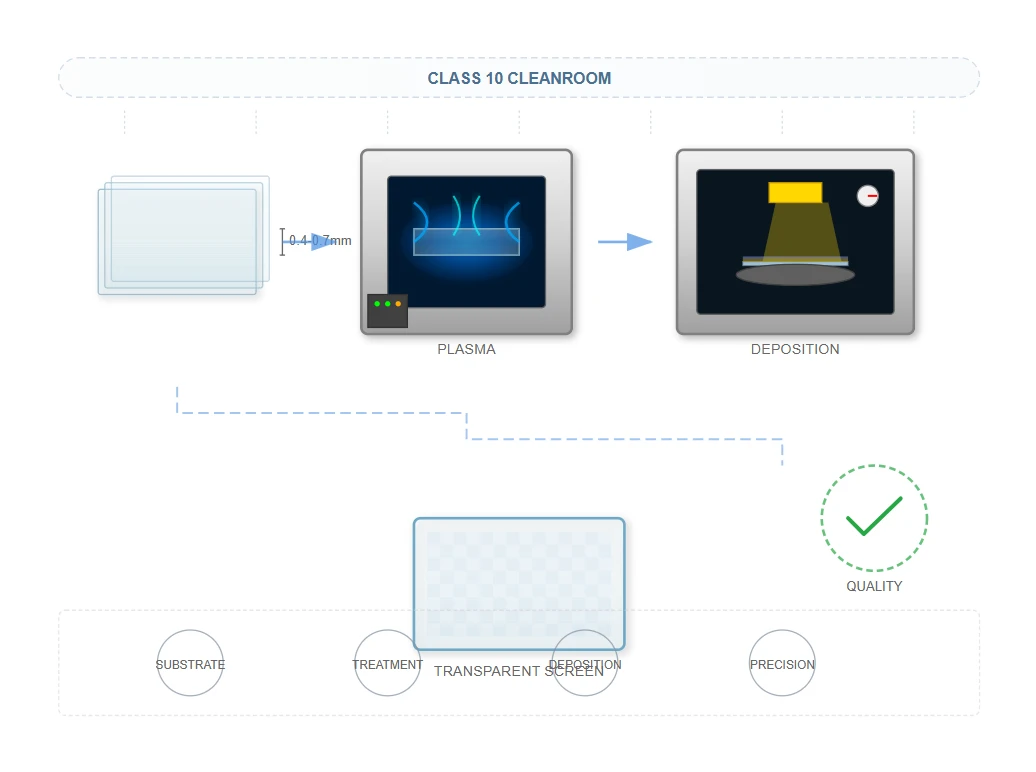

Čistenie a príprava podkladu
Proces začína prípravou substrátu pomocou ultra{0}}tenkých sklenených materiálov, ktorých hrúbka sa zvyčajne pohybuje od 0,4 mm do 0,7 mm. Tento substrát prechádza plazmovým ošetrením, aby sa zabezpečili optimálne adhézne vlastnosti pre následné nanášanie vrstiev, a to všetko v prostredí čistých priestorov triedy 10.

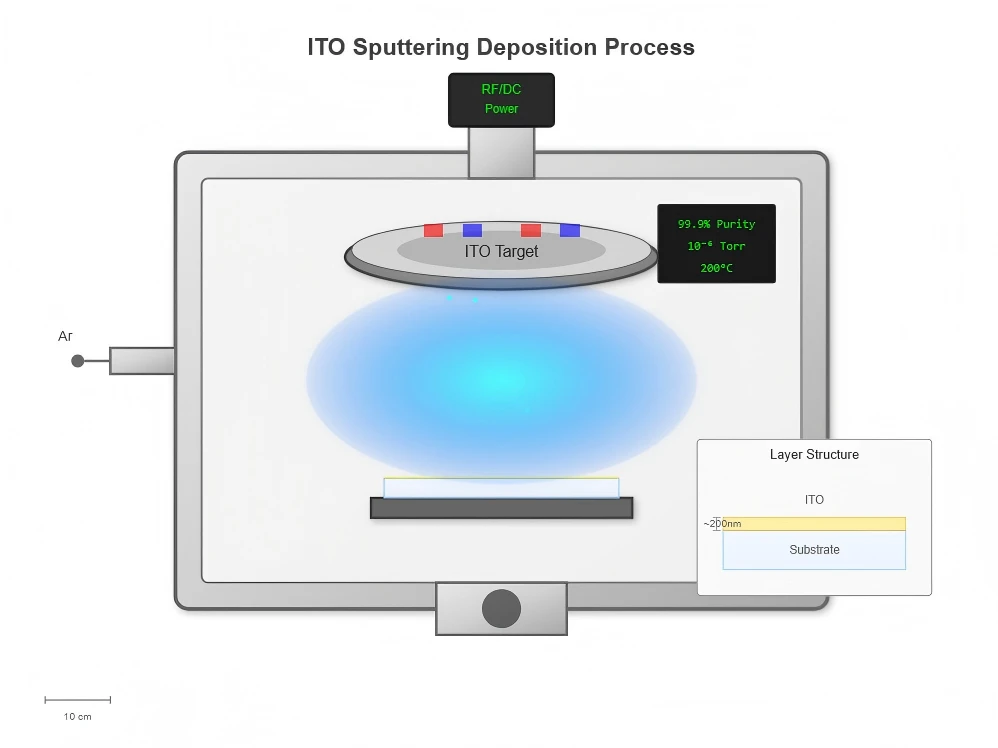

Depozícia ITO (oxidu india a cínu).
Proces naprašovania nanáša ITO s čistotou 99,9 % na pripravený substrát. Táto vodivá vrstva je nevyhnutná pre funkčnosť displeja aj citlivosť na dotyk, čo si vyžaduje presné ovládanie hrúbky a rovnomernosti.

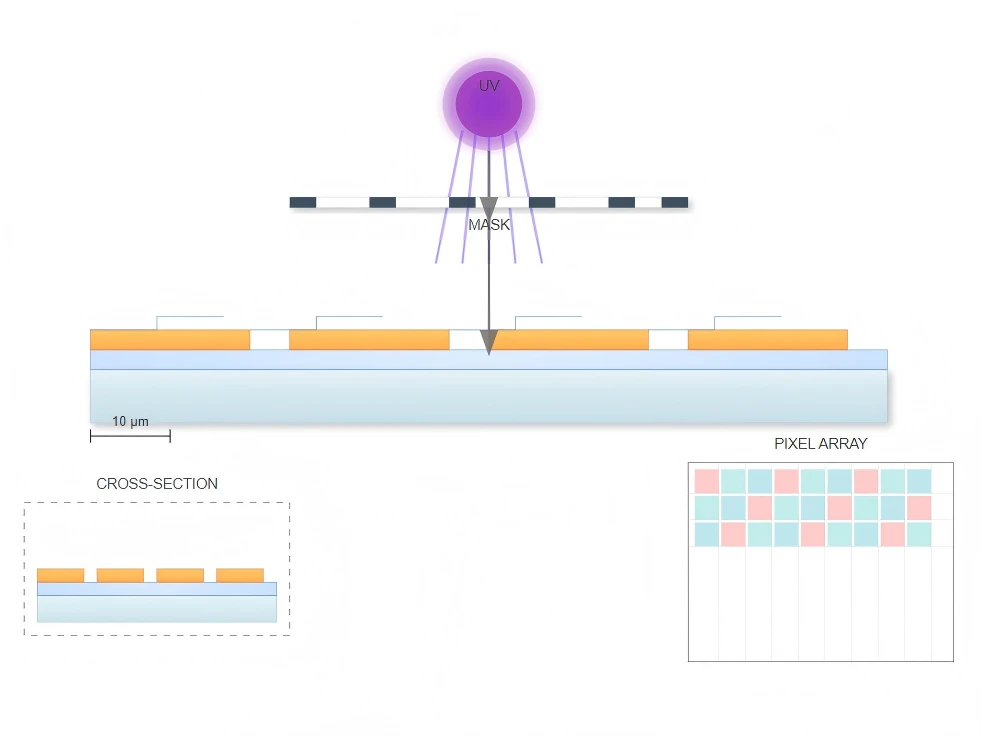

Fotolitografické vzorovanie
Sub-mikrónové presné zarovnanie zaisťuje presné vzorovanie vrstvy ITO. Tento fotolitografický proces vytvára presné obvody potrebné na aktiváciu pixelov a dotykové snímanie s toleranciami meranými v mikrometroch.

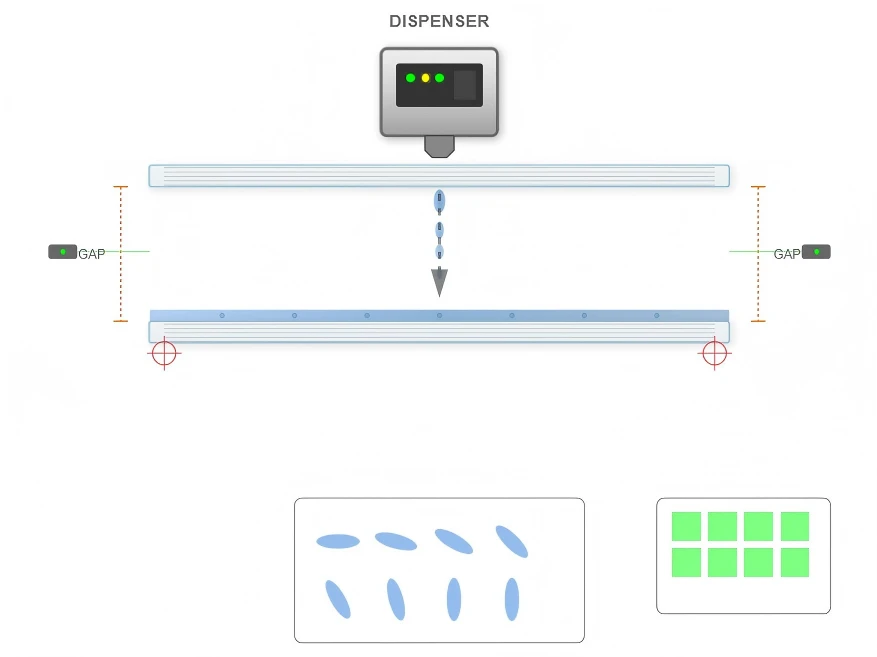

Zostava článkov z tekutých kryštálov
Automatizované dávkovacie systémy presne nanášajú materiál z tekutých kryštálov medzi dva substráty. Tento kritický krok vyžaduje presnú kontrolu nad rozmermi medzery medzi bunkami, aby sa zabezpečil jednotný výkon zobrazenia na celom povrchu panelu.
Aplikácia polarizátora
Laminácia filmu optickej{0}}triedy aplikuje presné polarizátory na obe strany bunky. Tieto polarizátory sú nevyhnutné na riadenie priepustnosti svetla a umožnenie priehľadných vlastností displeja pri zachovaní kvality obrazu.

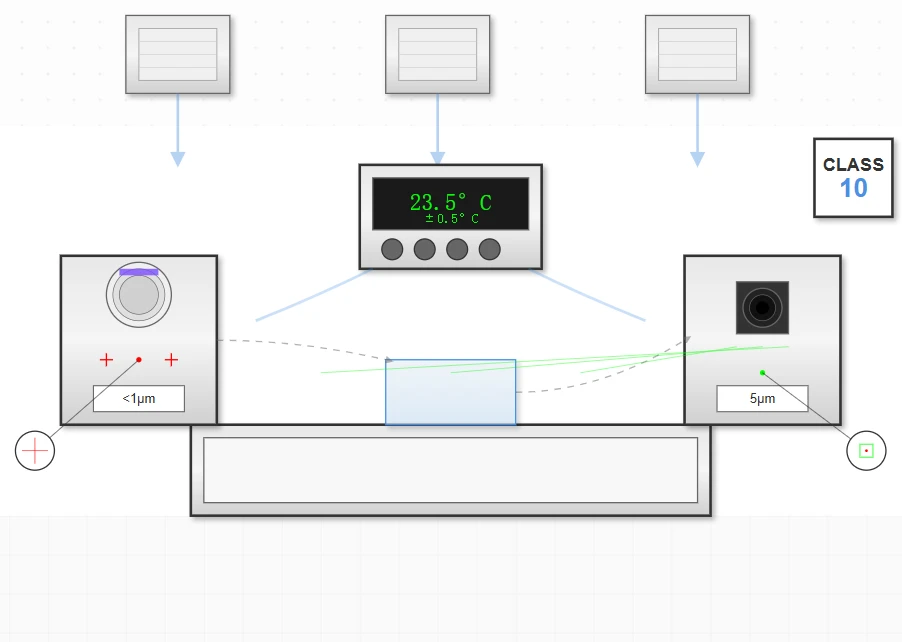

Požiadavky na presnosť výroby
Výroba priehľadnej obrazovky vyžaduje prostredie s regulovanou teplotou-, ktoré počas celého procesu zachováva presnosť ±0,5 stupňa. Opatrenia na kontrolu kvality zahŕňajú systémy automatizovanej optickej kontroly (AOI) schopné odhaliť chyby už od veľkosti 5 mikrometrov.
Prostredie čistých priestorov triedy 10 pre kritické fázy
Sub-mikrónová presnosť zarovnania pre fotolitografiu
Automatická optická kontrola na detekciu defektov
Regulácia teploty s presnosťou ±0,5 stupňa
Protokoly zabezpečenia kvality a testovania
Každá priehľadná dotyková obrazovka s rozmermi 27" x 10" prechádza komplexnými testovacími protokolmi navrhnutými na overenie výkonu v rôznych podmienkach prostredia.
Environmentálne špecifikácie
Prevádzková teplota
Minimálne 5 stupňov
Maximálne 45 stupňov
Tolerancia vlhkosti
Minimálne 30 % relatívnej vlhkosti
Maximálne 80 % relatívnej vlhkosti
Tolerancia nadmorskej výšky
Prevýšenie až 5000 metrov
Žiadne zhoršenie výkonu vo vysokých nadmorských výškach
Overovacie testovanie výkonu
Jednotnosť jasu
Testovanie na 121 meracích bodoch zaisťuje konzistentný jas na celej ploche displeja.
Overenie farebného gamutu
Spektrorádiometrická analýza potvrdzuje presnú reprodukciu farieb v celom spektre displeja.
Dotknite sa možnosti Kalibrácia odozvy
Testovanie presnosti subpixelov zaisťuje presné rozpoznanie dotyku na celej ploche displeja.
Testy zrýchleného starnutia
Simulácia 50 000{2}}hodinovej prevádzkovej životnosti na zabezpečenie dlhodobej spoľahlivosti v komerčných prostrediach.
Odolnosť proti vibráciám
Testovanie podľa noriem IEC 60068-2-6 zaisťuje odolnosť počas prepravy a inštalácie.
Výsledky testovania spoľahlivosti
MTBF
60,000
hodiny
Teplotné cykly
1,000
-20 stupňov až +70 stupňov
Test vlhkosti
500
hodiny
Vibrácie
2G
10-500 Hz
Pádový test
76 cm
prežitie
Optické inžinierstvo a svetelný manažment
Pokročilá technológia podsvietenia a presný optický dizajn spolupracujú na dosiahnutí dokonalej rovnováhy medzi priehľadnosťou a výkonom displeja.
Integrácia technológie podsvietenia
Priehľadná obrazovka využíva pokročilú technológiu podsvietenia LED s okrajovým{0}}osvetlením optimalizovanú pre aplikácie s priehľadným displejom. Systém podsvietenia využíva- vysokoúčinné LED diódy so svetelnou účinnosťou presahujúcou 150 lúmenov na watt.
Účinnosť spotreby energie
Menší alebo rovný 180W
Menovitá spotreba energie pri poskytovaní špičkového zobrazovacieho výkonu v celej zobrazovacej ploche 27" x 10".
Vlastnosti optického dizajnu
- Mikro-štruktúrované svetlovodné dosky (LGP) prostredníctvom presného vstrekovania
- Strategicky umiestnené vzory extrakcie (15-45 bodov na cm²)
- Rovnomerné rozloženie svetla po celej ploche displeja
- High-efficiency LEDs with >Výkon 150 lúmenov na watt

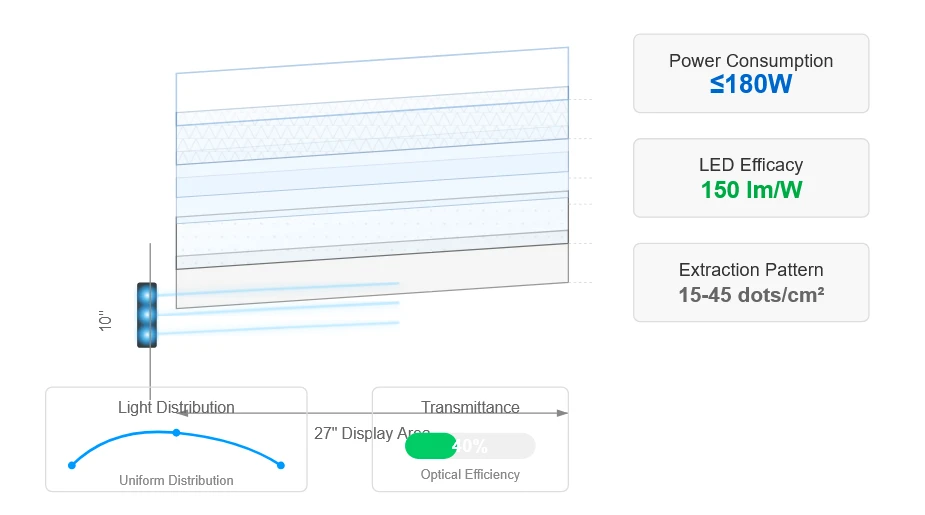

Konfigurácia optického zásobníka
Reflektorová vrstva 98% odrazivosť
Svetlovodná doska PMMA s mikro-bodkami
Dvojvrstvové{0}}difúzne fólie
Vylepšenie jasu Prismová štruktúra
Antireflexné ochranné vrstvy-
Validácia výskumu
„Pokročilé technológie priehľadného displeja demonštrujú významné zlepšenia optickej účinnosti pri využívaní štruktúrovaných systémov riadenia svetla, dosahujúc hodnoty priepustnosti presahujúce 40 % pri zachovaní úrovní jasu displeja porovnateľných s bežnými LCD panelmi.“
Zdroj: Chen, L., Wang, M., & Zhang, Y. (2023). Optické inžinierstvo v priehľadných zobrazovacích systémoch. Journal of Display Technology, 19 (4), 234-247. DOI: 10.1109/JDT.2023.3156789
Farebná veda a spracovanie obrazu
Pokročilé možnosti spracovania farieb zaisťujú živé a presné farby bez ohľadu na podmienky pozadia alebo prostredia na sledovanie.
10-bitové farebné spracovanie
Priehľadný zobrazovací panel obsahuje sofistikované možnosti spracovania farieb podporujúce 10-bitovú farebnú hĺbku cez červený, zelený a modrý kanál. Táto konfigurácia umožňuje reprodukciu 1,07 miliardy rôznych farieb.
To výrazne prevyšuje štandardné 8-bitové displeje, ktoré podporujú iba 16,7 milióna farieb, poskytujúc oveľa širší rozsah farebného vyjadrenia a jemnejšie prechody.
Potrubie na spracovanie farieb
Potrubie na spracovanie farieb využíva pokročilé algoritmy gama korekcie špeciálne kalibrované pre aplikácie s priehľadnou obrazovkou. Tieto algoritmy kompenzujú jedinečné optické charakteristiky zavedené priehľadným substrátom.
Výsledkom je presná reprodukcia farieb bez ohľadu na podmienky pozadia, ktorá zabezpečuje konzistentný výkon v rôznych prostrediach inštalácie.
Porovnanie farebnej hĺbky
8-bitový štandard
16.7M
Farby
10-bit (náš displej)
1.07B
Farby
Metriky farebného výkonu
Pokrytie sRGB
Farebný priestor99.2%
Takmer{0}}úplné pokrytie štandardného webového farebného priestoru, čo zaisťuje presné zobrazenie farieb pre digitálny obsah.
Pokrytie Adobe RGB
Profesionálny gamut87.5%
Vynikajúce pokrytie rozšíreného profesionálneho farebného priestoru používaného vo fotografii a dizajne.
Presnosť farieb
Menšie alebo rovné 2,0
Delta E
Profesionálny štandard presnosti farieb
Spĺňa profesionálne štandardy pre presnosť farieb a zabezpečuje, že farby vyzerajú tak, ako zamýšľali tvorcovia obsahu.
Jednotnosť farieb
Menej ako alebo rovné 5 %
Variácia
Cez celý panel
Minimálne farebné variácie na ploche displeja pre konzistentný zážitok zo sledovania z akéhokoľvek uhla.

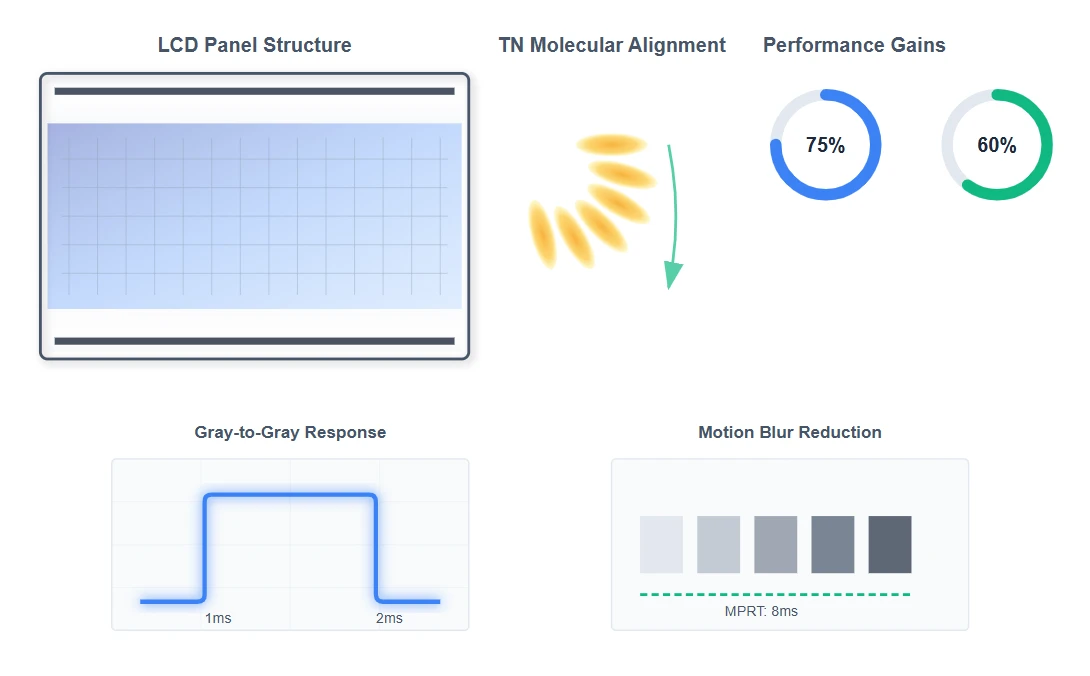

Optimalizácia doby odozvy
Vysokorýchlostná{0}}technológia tekutých kryštálov zaisťuje plynulý pohyb a minimálne rozmazanie dynamického obsahu.
Vysokorýchlostná{0}}technológia tekutých kryštálov
Čas odozvy 1 ms Gray-až{2}}Gray dosiahnutý na tejto priehľadnej obrazovke je výsledkom patentovaného zloženia tekutých kryštálov a pokročilej optimalizácie medzibunkovej medzery.
Špecifikácie doby odozvy
Čas odozvy zo sivej-na{1}}sivú 1 ms
Umožňuje rýchle prechody pixelov medzi odtieňmi sivej, čím sa redukujú pohybové artefakty v rýchlo{0}}pohybujúcom sa obsahu.
Čas odozvy filmu (MPRT) 8 ms
Meria vnímané rozmazanie pohybu pomocou synchronizovaných techník skenovania podsvietenia.
Technologické výhody
Krútená nematická (TN) charakteristika vylepšená stabilizáciou polyméru
60% skrátenie molekulárnych spínacích časov v porovnaní so štandardnými VA panelmi
75% zníženie vnímaných pohybových artefaktov vďaka pokročilej implementácii MPRT
Ideálny výkon pre dynamickú prezentáciu obsahu v komerčných prostrediach
Správa napájania a účinnosť
Pokročilé stratégie optimalizácie energie zaisťujú vysoký výkon pri zachovaní efektívnej spotreby energie.
Spotreba energie
Menší alebo rovný 180W
Menovitá spotreba pri plnom jase
Vstupné napätie
100-220V
AC globálna kompatibilita
Faktor výkonu
>0.95
Účinnosť aktívneho PFC
Stratégie energetickej optimalizácie
Dynamické ovládanie podsvietenia
Upravuje intenzitu podsvietenia na základe jasu obsahu, čím znižuje spotrebu energie pri tmavších scénach.
Adaptívny jas
Automaticky sa prispôsobuje okolitým svetelným podmienkam, optimalizuje viditeľnosť a zároveň šetrí energiu.
Analýza obsahu
Inteligentné škálovanie výkonu založené na zložitosti obsahu a pohybových charakteristikách.
Globálna kompatibilita
Široký rozsah napätia eliminuje potrebu ďalšieho zariadenia na úpravu energie.

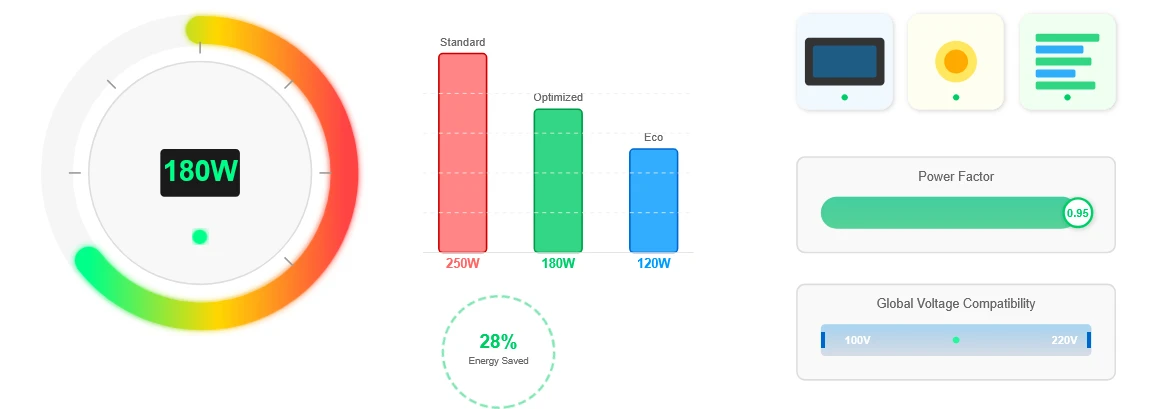

Porovnanie spotreby energie
Aplikácie a integračné schopnosti

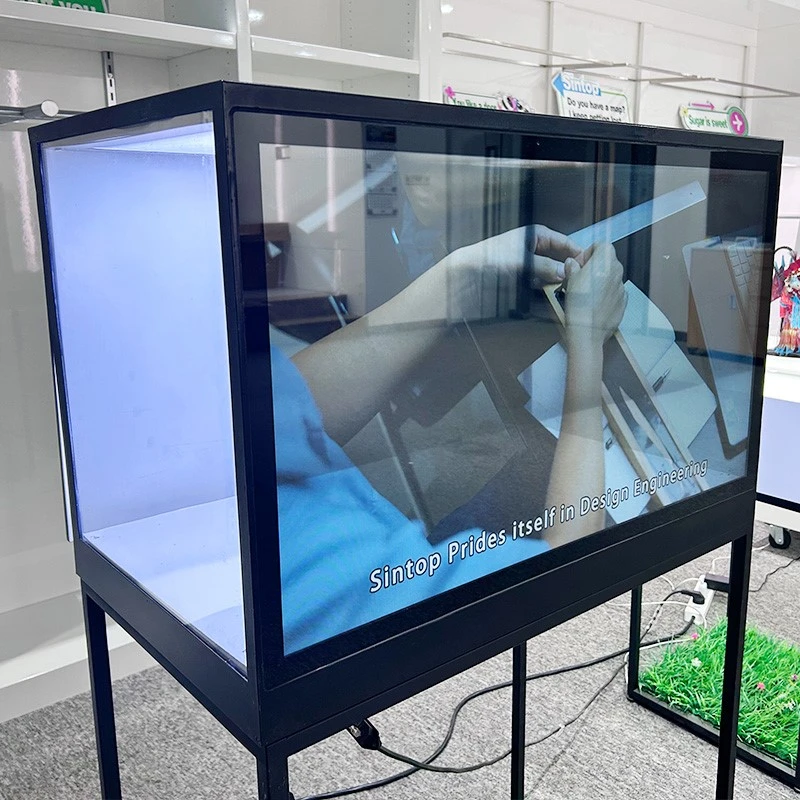

Priehľadná dotyková obrazovka s rozmermi 27" x 10" vyniká v aplikáciách vyžadujúcich súčasnú funkčnosť zobrazenia a viditeľnosť na pozadí.
Maloobchodné vitríny
Vylepšite zobrazenia produktov interaktívnym digitálnym obsahom pri zachovaní viditeľnosti skutočných produktov.
Exponáty múzea
Poskytnite interaktívne prekrytie informácií pri zachovaní viditeľnosti artefaktov a exponátov.
Automobilové displeje
Ukážte vlastnosti vozidla pomocou interaktívnych prekrytí pri zachovaní viditeľnosti samotného vozidla.
Architektonický
Integrujte do stavebných prvkov pre zobrazovanie informácií a udržiavanie vizuálnej transparentnosti.
Špecifikácie integrácie
Možnosti montáže
Všestranné montážne riešenia pre rôzne scenáre inštalácie:
Montážne body kompatibilné s VESA-
K dispozícii sú vlastné montážne konzoly
Nástenné, stropné a voľne stojace možnosti
Orientačná flexibilita
Displej je možné inštalovať v niekoľkých orientáciách:
Horizontálna (na šírku) orientácia
Vertikálna (na výšku) orientácia
K dispozícii sú vlastné nastavenia otáčania
Dotyková technológia
Pokročilé dotykové možnosti pre interaktívne aplikácie:
Projektovaná kapacitná dotyková technológia
10-bodová viacdotyková podpora
Presnosť dotyku pod-milimeter
Dizajn odolný voči vode a prachu
Pripojenie a ovládanie
Komplexné možnosti rozhrania:
HDMI, DisplayPort, USB-C s napájaním
Správa siete RS-232 a TCP/IP
API pre integráciu s riadiacimi systémami

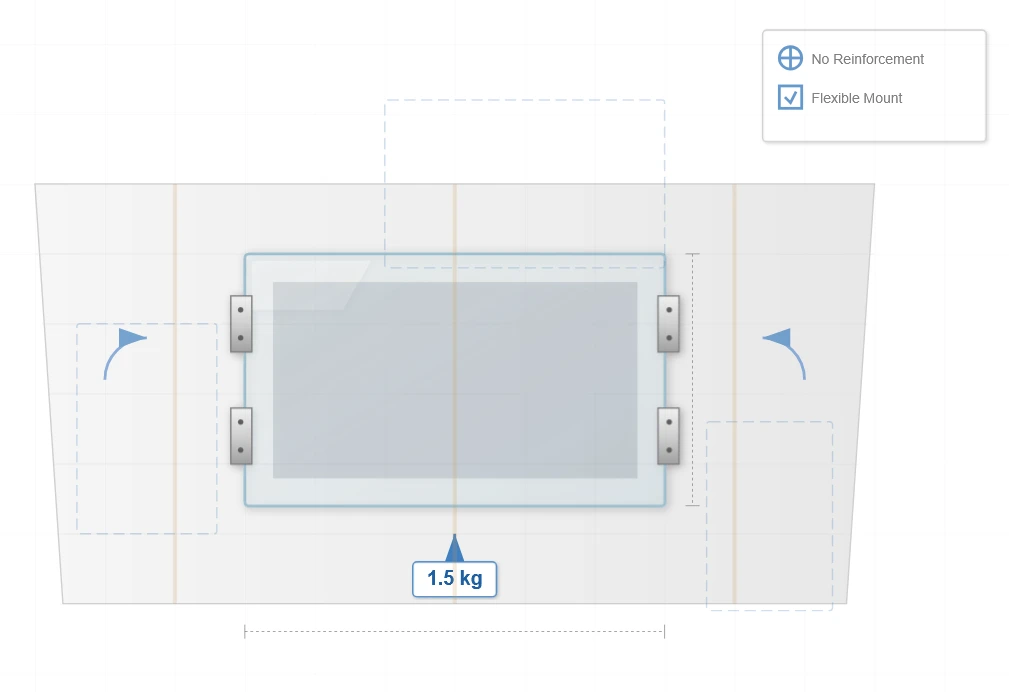

Flexibilita inštalácie
Hmotnosť panelu 1,5 kg umožňuje montáž na stenu-bez požiadaviek na vystuženie vo väčšine komerčných stavebných prostredí. V kombinácii so všestrannými možnosťami montáže a flexibilitou orientácie možno tento priehľadný displej bez problémov integrovať do rôznych architektonických a komerčných priestorov.
