Výroba elektronických policových štítkov
Evolúcia technológie Electronic Shelf Labels (ESL) predstavuje zmenu paradigmy v infraštruktúre maloobchodných cien, ktorá si vyžaduje sofistikované výrobné procesy, ktoré integrujú presné inžinierstvo s pokročilou vedou o materiáloch.
Moderné systémy ESL, od kompaktných 1,54--palcových displejov až po rozsiahle 15,6-palcové obrazovky s dvomi tvárami, si vyžadujú dôkladnú pozornosť výrobným toleranciám, výberu materiálu a montážnym metodológiám
Výroba elektronických policových štítkov zahŕňa viacero kritických etáp, z ktorých každá prispieva k spoľahlivosti, viditeľnosti a prevádzkovej životnosti konečného produktu v náročných maloobchodných prostrediach.
Technológia displeja a procesy výroby panelov
Základný komponent elektronických policových štítkov spočíva v zobrazovacej technológii, ktorá využíva prevažne elektroforetické zobrazovacie (EPD) panely.
Panelová technológia EPD
Výrobný proces začína precíznou aplikáciou vrstiev mikrokapsúl obsahujúcich nabité častice suspendované v čírej tekutine. Tieto mikrokapsuly s priemerom približne 40{2}}50 mikrometrov sa nanášajú na flexibilné substráty pomocou pokročilých techník poťahovania vrátane nanášania pomocou štrbinovej formy a sieťotlače.
Rovnomernosť distribúcie mikrokapsúl priamo ovplyvňuje kontrastné pomery displeja, ktoré v prémiových implementáciách elektronických policových štítkov zvyčajne dosahujú 15:1 alebo vyššie.
Príprava substrátu
Fáza prípravy substrátu zahŕňa plazmové ošetrenie na zlepšenie adhéznych vlastností povrchu, po ktorom nasleduje nanesenie vrstiev transparentného vodivého oxidu (TCO) prostredníctvom procesov vákuového nanášania.
Oxid indium cínu (ITO) zostáva prevládajúcou voľbou pre materiál elektród, ktorý sa nanáša v hrúbkach od 100 do 300 nanometrov, aby sa optimalizovala vodivosť pri zachovaní optickej priehľadnosti.
Vzorovanie týchto elektród využíva fotolitografické techniky s presnosťou registrácie v rozmedzí ±10 mikrometrov, čo zaisťuje presné rozlíšenie pixelov na rôznych veľkostiach displeja od 2,13-palcového až po 7,3-palcové formáty.
Zobrazenie toku výrobného procesu
Príprava substrátu
Plazmová úprava a úprava povrchu na optimalizáciu adhéznych vlastností pre nasledujúce vrstvy.
Depozícia vodivej vrstvy
Presná aplikácia ITO vrstiev prostredníctvom procesov vákuového nanášania s riadením hrúbky medzi 100-300nm.
Vzorovanie elektród
Fotolitografické techniky vytvárajúce presné elektródové vzory s presnosťou ±10 mikrometrov.
Aplikácia mikrokapsúl
Rovnomerné nanášanie mikrokapsúl s priemerom 40-50 mikrometrov obsahujúcich nabité častice.
Montáž a testovanie kvality
Spájanie finálnej vrstvy a komplexné testovanie jednotnosti a výkonu zobrazenia.

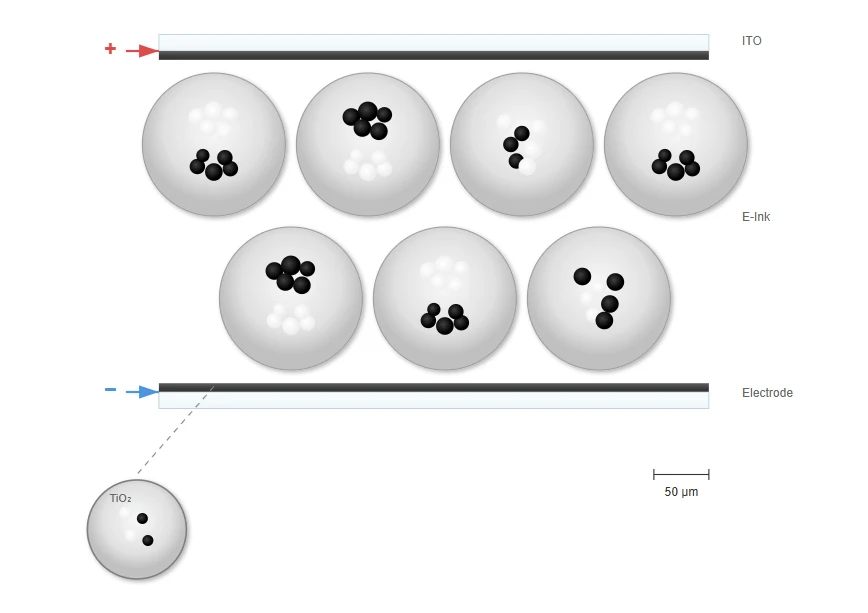

Technológia mikrokapsúl
Precízne-skonštruované mikrokapsuly obsahujúce nabité častice umožňujú výnimočnú energetickú účinnosť displejov EPD.

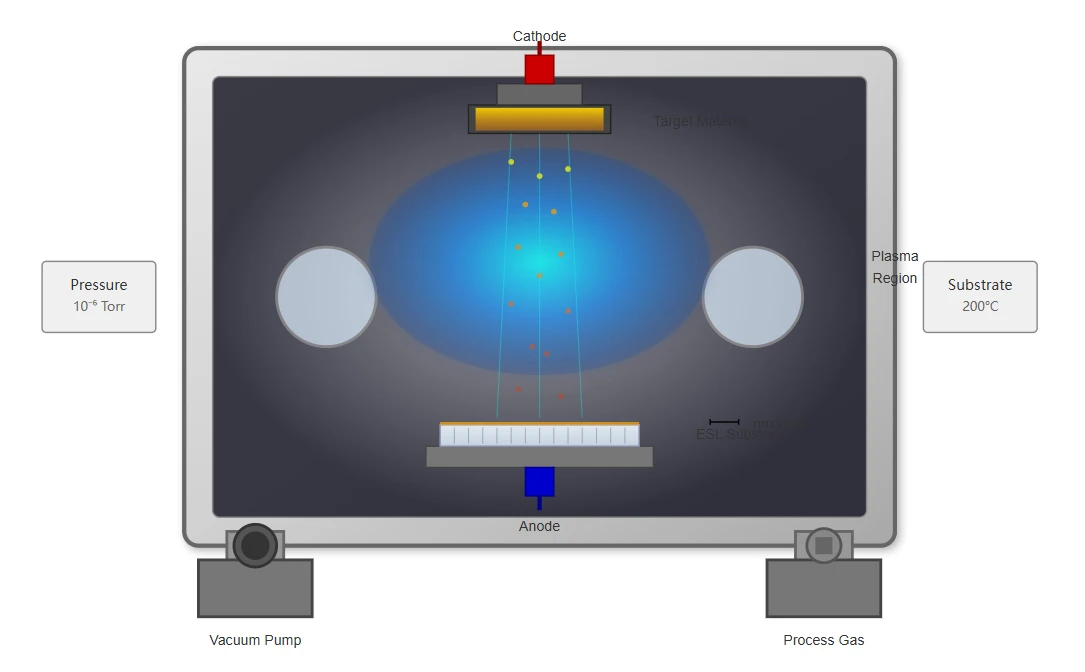

Vákuové nanášanie
Pokročilé vákuové procesy nanášajú ultra-tenké vodivé vrstvy s nanometrovou presnosťou.

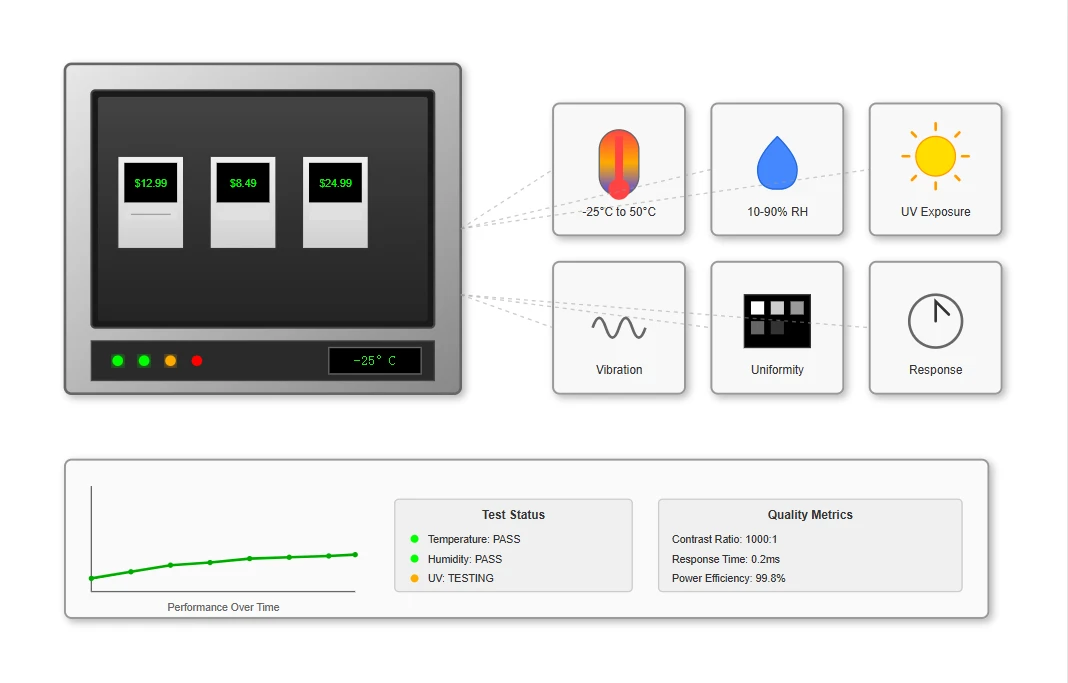

Testovanie kvality
Prísne testovanie zabezpečuje jednotnosť zobrazenia a výkon vo všetkých podmienkach prostredia.
Materiálové inžinierstvo a bytová výstavba
Štrukturálna integrita elektronických policových štítkov výrazne závisí od výberu materiálu krytu a výrobných techník.
Akrylové montážne riešenia
Procesy vstrekovania s teplotami dutiny udržiavanými medzi 180-220 stupňami
Strategické umiestnenie brány na minimalizáciu zvarových línií
Rovnomerné rozloženie hrúbky steny 2,0 ± 0,1 milimetra
Ultrazvukové zváranie na hermetické tesnenie s pevnosťou spoja nad 15 MPa
Navrhnuté pre 2,13- až 7,2-palcové formáty displeja
Montáž na plastový pásik
Umelé termoplasty, ako sú polykarbonát{0}}ABS zmesi
Vynikajúca odolnosť proti nárazu a rozmerová stálosť
Proces extrúzie zachováva tesné tolerancie ±0,05 milimetra
Textúra povrchu prostredníctvom elektrického výbojového obrábania (EDM)
Optimalizované pre aplikácie v maloobchode s nápojmi
Kovové montážne systémy
Oceľové substráty-valcované za studena s hrúbkou od 0,8 do 1,2 milimetra
Postupné razenie s presnosťou ±0,02 milimetra
Viaceré konfigurácie: vkladací-typ, špirálové{1}}uchytenie a štvorcové-uchytenie
Algoritmy kompenzácie-odpruženia v dizajne matrice
Práškové lakovanie s hrúbkou 60-80 mikrometrov pre odolnosť proti korózii
Kritériá výberu materiálu
Výber materiálov pre elektronické policové štítky zahŕňa vyváženie viacerých výkonnostných charakteristík na zabezpečenie optimálnej funkčnosti v rôznych maloobchodných prostrediach:
Teplotná odolnosť
Materiály musia odolávať teplotným výkyvom z chladeného prostredia do vykurovaných priestorov.
Odolnosť proti vlhkosti
Ochrana proti vlhkosti v rôznych maloobchodných zariadeniach vrátane sekcií potravín a chladiacich jednotiek.
Odolnosť proti nárazu
Odolnosť odolávať náhodným nárazom a bežnej manipulácii v rušných maloobchodných prostrediach.
Stabilita svetla
Odolnosť proti vyblednutiu farieb a degradácii materiálu pri dlhšom vystavení rôznym svetelným podmienkam.

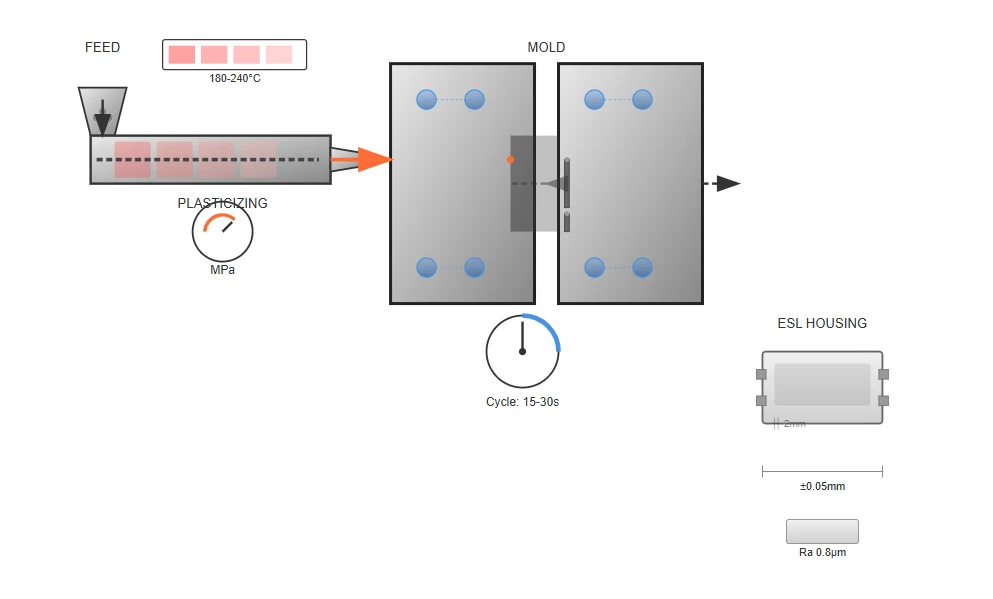

Presné vstrekovanie
Pokročilé procesy vstrekovania vytvárajú konzistentné, vysokokvalitné-komponenty krytu s úzkymi toleranciami. Dizajn formy zahŕňa strategické umiestnenie brány, aby sa minimalizovali zvarové línie a zachovala sa jednotná hrúbka steny, čím sa zabezpečí estetická príťažlivosť aj štrukturálna integrita.

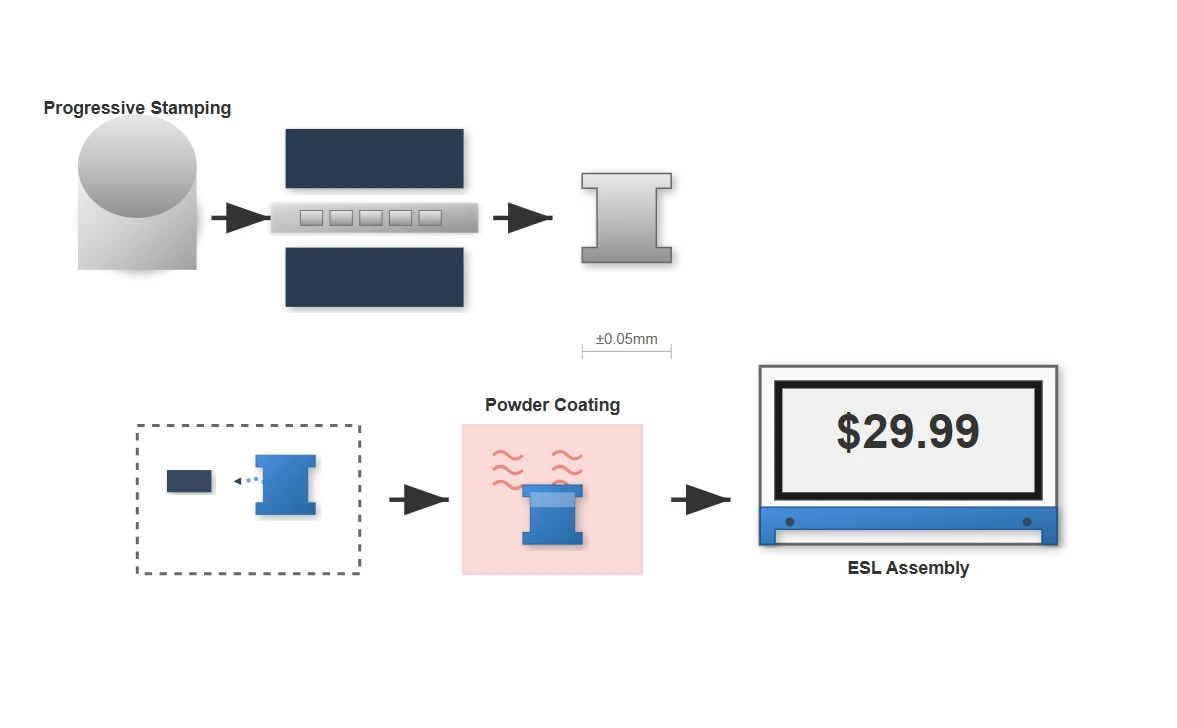

Excelentné spracovanie kovov
Kovové montážne systémy podstupujú progresívne lisovacie operácie, ktoré dosahujú výnimočnú rozmerovú presnosť. Aplikácie práškového lakovania poskytujú vynikajúcu odolnosť proti korózii pri zachovaní estetických kvalít požadovaných pre maloobchodné prostredie.
Elektronická integrácia a zostava obvodov
Pokročilá integrácia elektroniky umožňuje sofistikovanú funkčnosť moderných elektronických policových štítkov.

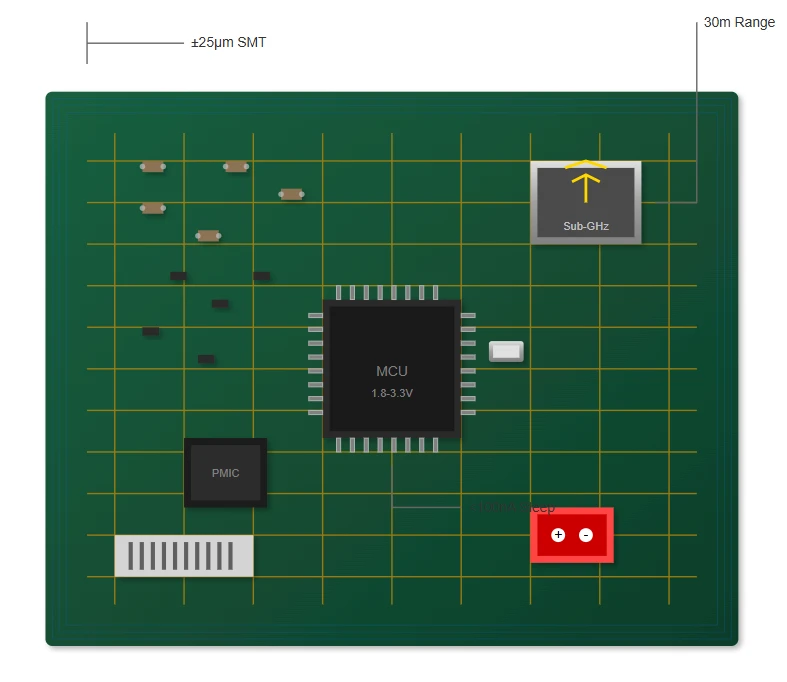

Technológia montáže PCB
Zostava dosky s plošnými spojmi (PCB) pre štítky Electronic Shelf Labels zahŕňa technológiu prepájania s vysokou{0}}hustotou (HDI), ktorá umožňuje umiestnenie miniaturizovaných komponentov v kompaktných rozmeroch.
Umiestňovacie stroje s technológiou povrchovej montáže (SMT) dosahujú presnosť polohovania súčiastok ±25 mikrometrov pre pasívne súčiastky veľkosti 0201-, pričom nanášanie spájkovacej pasty je riadené pomocou laserom vyrezaných šablón s toleranciou otvoru ±5 mikrometrov.
Optimalizácia profilu spájkovania pretavením zohľadňuje variácie tepelnej hmotnosti v rôznych veľkostiach elektronických políc, pričom implementuje reguláciu teploty špecifickú pre jednotlivé zóny, aby sa zabránilo tepelnému namáhaniu komponentov a zároveň sa zabezpečila spoľahlivá tvorba spájkovaného spoja.
Integrácia mikrokontroléra
Integrácia mikrokontroléra využíva architektúry s ultra{0}}nízkym{1}}napájaním, ktoré fungujú pri napájacom napätí medzi 1,8 a 3,3 voltu, so spotrebou prúdu v režime spánku pod 100 nanoampérov, aby sa maximalizovala výdrž batérie.
Proces vývoja firmvéru implementuje sofistikované algoritmy správy napájania, ktoré dynamicky upravujú obnovovacie frekvencie na základe frekvencie zmien obsahu, čím predlžujú prevádzkovú životnosť na viac ako päť rokov v typických maloobchodných podmienkach.
Bezdrôtová komunikácia
Rádiofrekvenčné komunikačné moduly, ktoré pracujú v sub{0}}GHz pásmach ISM, prechádzajú prísnym testovaním elektromagnetickej kompatibility (EMC), aby sa zabezpečila zhoda s medzinárodnými normami pri zachovaní komunikačného dosahu presahujúceho 30 metrov v neprehľadných maloobchodných prostrediach.
Pokročilé algoritmy spracovania signálu zaisťujú spoľahlivý prenos dát aj v náročných RF prostrediach s viacerými zdrojmi rušenia, ktoré sa bežne vyskytujú v maloobchodných predajniach.
Excelentná správa napájania
Predĺžená životnosť batérie
Dizajn s mimoriadne{0}}nízkou{1}} spotrebou energie umožňuje prevádzkovú životnosť presahujúcu päť rokov v typických podmienkach maloobchodu, čím sa minimalizujú požiadavky na údržbu.
Dynamická správa napájania
Sofistikované algoritmy upravujú obnovovacie frekvencie na základe frekvencie zmien obsahu, čím optimalizujú spotrebu energie pre konkrétne maloobchodné aplikácie.
Efektívna distribúcia energie
Presná regulácia napätia zaisťuje stabilnú prevádzku v celom rozsahu prevádzkových teplôt a zároveň minimalizuje straty energie.
Proces integrácie elektronických komponentov
| Krok procesu | Technológia | Presnosť | Kontrola kvality |
|---|---|---|---|
| Dizajn PCB | High{0}}Density Interconnect (HDI) | 50μm stopa/priestor | Kontrola pravidiel návrhu, analýza DFM |
| Aplikácia spájkovacej pasty | Laserom-vyrezané šablóny | Tolerancia clony ±5μm | 3D kontrola spájkovacej pasty |
| Umiestnenie komponentov | Umiestňovacie stroje SMT | ±25μm pre komponenty 0201 | Automatická optická kontrola |
| Spájkovanie | Infračervené konvekčné pretavenie | Regulácia teploty ±1 stupeň | Röntgenová kontrola komponentov BGA |
| Funkčné testovanie | Automatizované testovacie zariadenie | 100% pokrytie | Overenie elektrického výkonu, RF testovanie |
Protokoly zabezpečenia kvality a testovania
Prísne testovanie zabezpečuje, že elektronické štítky na poličkách spĺňajú náročné požiadavky maloobchodného prostredia.

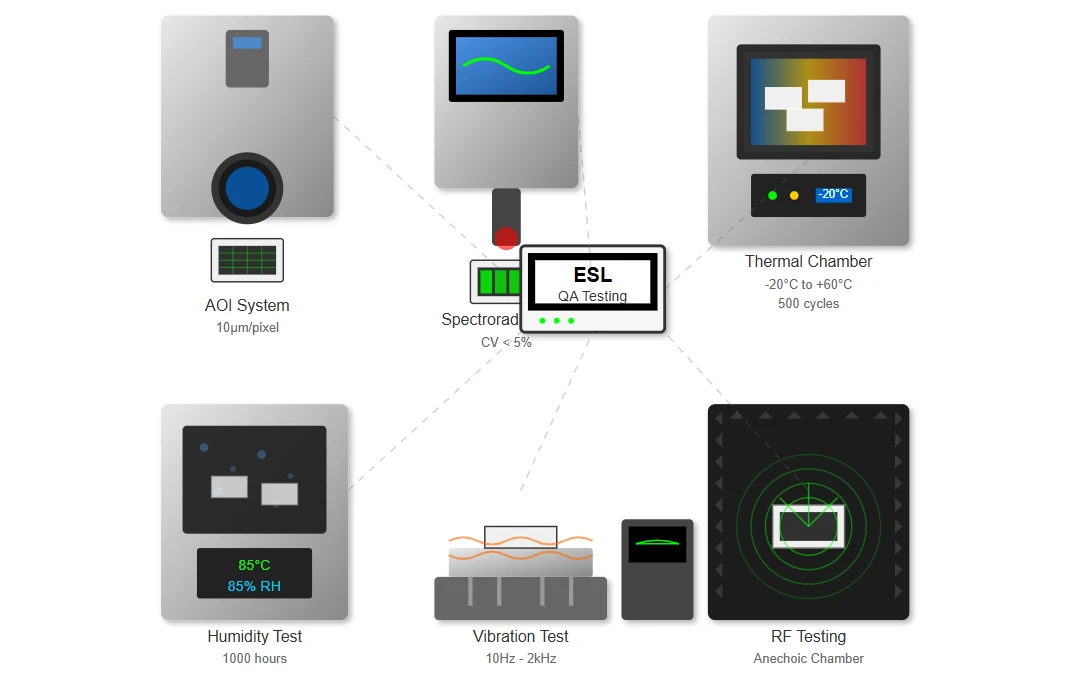

Komplexná kontrola kvality
Kontrola kvality výroby elektronických policových štítkov implementuje viac{0}}stupňové kontrolné protokoly využívajúce systémy automatizovanej optickej kontroly (AOI) s rozlíšením 10 mikrometrov na pixel.
Testovanie uniformity displeja využíva spektrorádiometrické merania na kvantifikáciu variácií jasu, pričom variačné koeficienty sa udržiavajú pod 5 % na aktívnej ploche displeja.
Skríning environmentálnej záťaže podrobuje elektronické štítky polic teplotným cyklom medzi -20 stupňov a +60 stupňov počas 500 cyklov, po ktorých nasleduje vystavenie vlhkosti pri 85 stupňoch / 85 % relatívnej vlhkosti počas 1000 hodín, aby sa overila dlhodobá spoľahlivosť.
Testovanie teploty
500 cyklov medzi -20 stupňami a +60 stupňami na zabezpečenie výkonu v extrémnych teplotných rozsahoch.
Testovanie vlhkosti
1000 hodín pri 85 stupňoch / 85% relatívnej vlhkosti na overenie odolnosti proti vlhkosti.
Testovanie vibrácií
Frekvencia sa pohybuje od 10 Hz do 2000 Hz na simuláciu podmienok prepravy a manipulácie.
RF výkon
Testovanie anechoickej komory na charakterizáciu vzorov antén a spoľahlivosti komunikácie.
Testovanie mechanickej odolnosti
Testovanie pádom
1,5 metra na betónové povrchy
Viacnásobná orientácia nárazu
Po-overení funkčnosti vplyvu
Cyklistické testovanie
10, 000+ cyklov vkladania/vyťahovania
Zobrazte výdrž obnovovacieho cyklu
Testovanie životnosti mechanického spínača
Odolnosť voči životnému prostrediu
Testovanie vystavenia UV žiareniu počas 1000+ hodín
Chemická odolnosť voči bežným čistiacim prostriedkom
Testovanie ochrany proti vniknutiu prachu

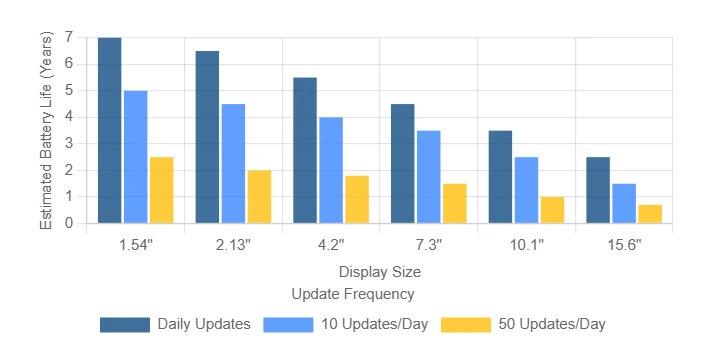

Metodika testovania životnosti batérie
Projekcie životnosti batérie využívajú protokoly zrýchleného starnutia, ktoré simulujú päť rokov prevádzkového cyklu v rámci 90-dňových testovacích období. Tieto komplexné testy berú do úvahy rôzne spôsoby používania a podmienky prostredia:
- Rôzne frekvencie aktualizácií (od raz denne po 50+-krát za deň)
- Analýza vplyvu zmeny teploty
- Účinky dosahu bezdrôtovej komunikácie a sily signálu
- Korelácie veľkosti zobrazenia a vzoru obnovenia
Pokročilá automatizácia výroby
Integrácia Industry 4.0 umožňuje presnosť a efektivitu pri výrobe ESL.

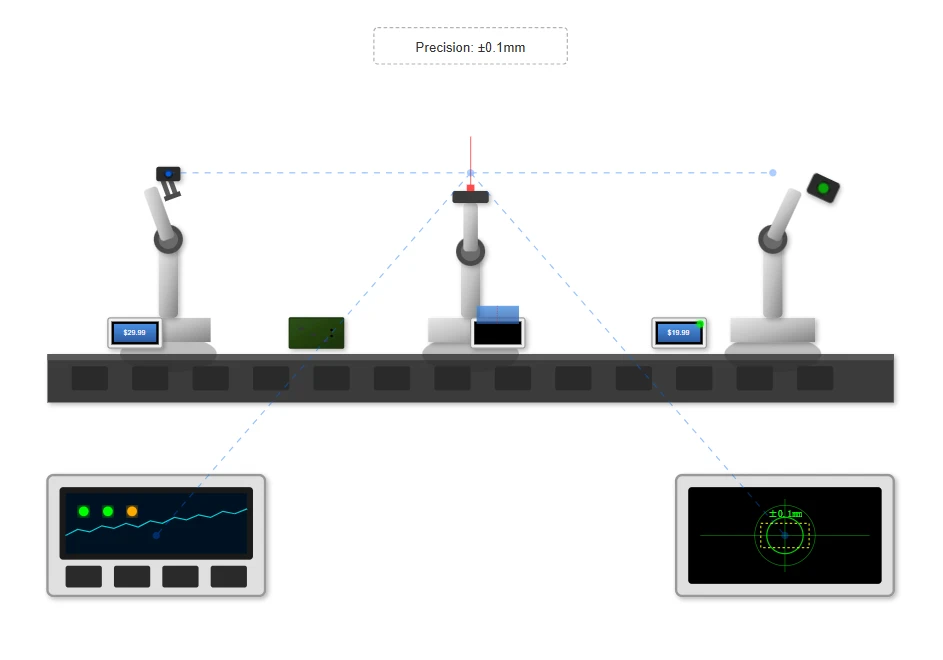

Kolaboratívna robotika
Moderné výrobné zariadenia Electronic Shelf Labels implementujú komplexné automatizačné stratégie využívajúce kolaboratívne roboty (coboty) na manipuláciu s materiálom a montážne operácie. Robotické systémy{1}}navádzané zrakom dosahujú presnosť umiestnenia ±0,1 milimetra pri integrácii zobrazovacieho modulu.

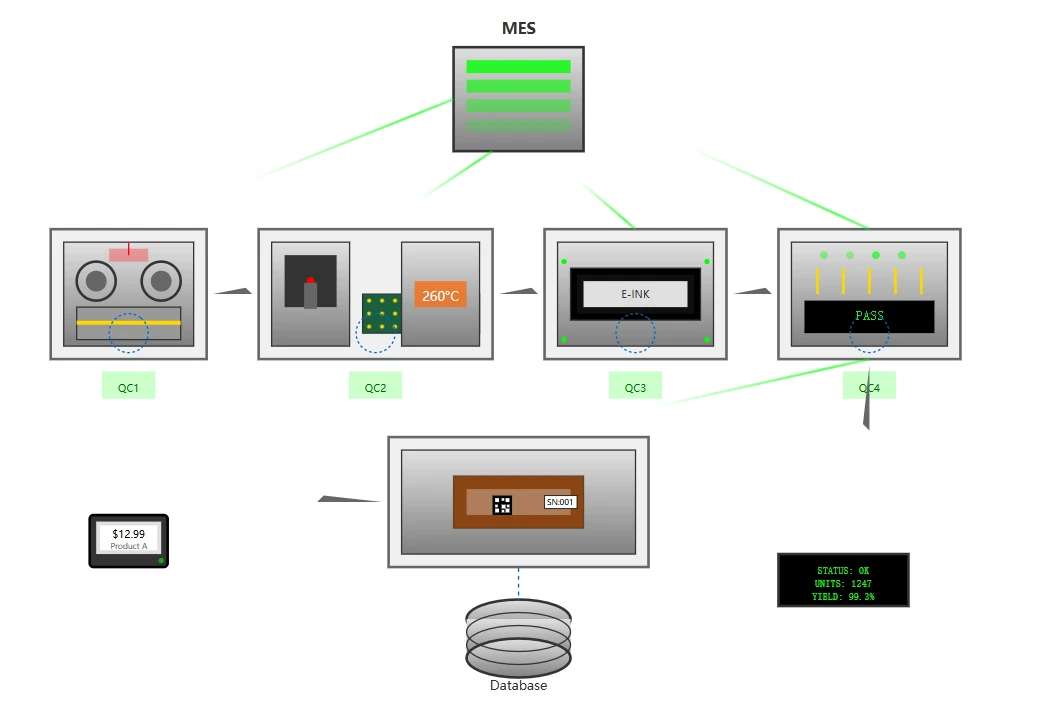

Výrobné vykonávacie systémy
Systémy vykonávania výroby v reálnom čase (MES) sledujú jednotlivé štítky elektronických políc cez výrobné fázy, pričom zachovávajú úplnú sledovateľnosť od získavania komponentov až po záverečné testovanie. Toto digitálne vlákno zabezpečuje úplnú genealógiu produktov a kvalitnú dokumentáciu.

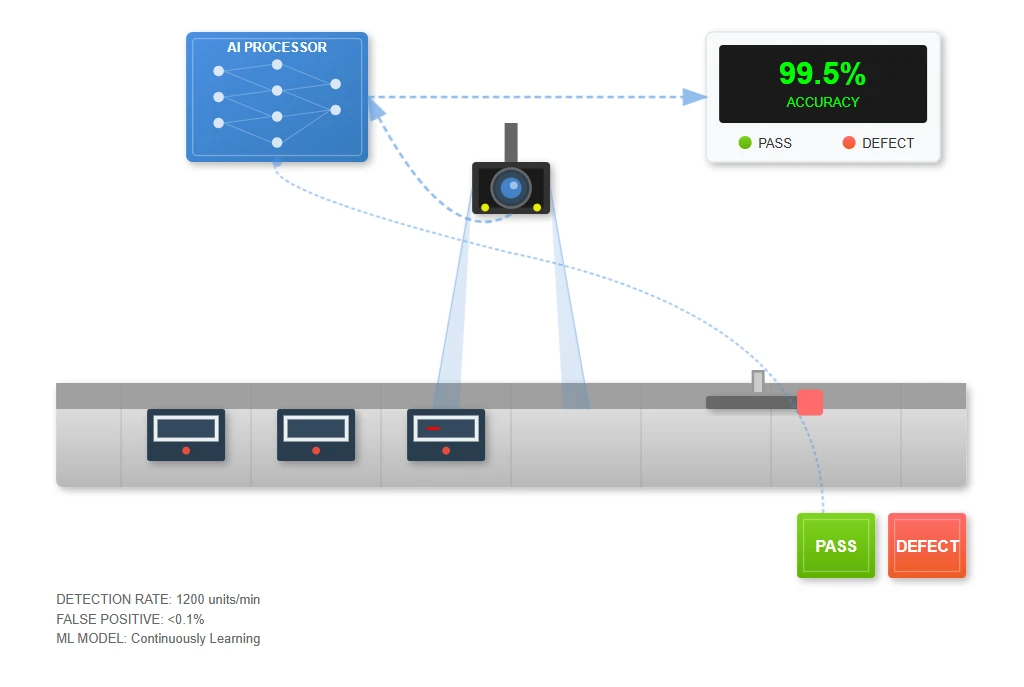

Kontrola kvality-poháňaná AI
Integráciou umelej inteligencie do systémov detekcie defektov sa dosahuje presnosť rozpoznávania presahujúca 99,5 % pre bežné výrobné anomálie. Algoritmy strojového učenia sa neustále zlepšujú na základe analýzy výrobných údajov.

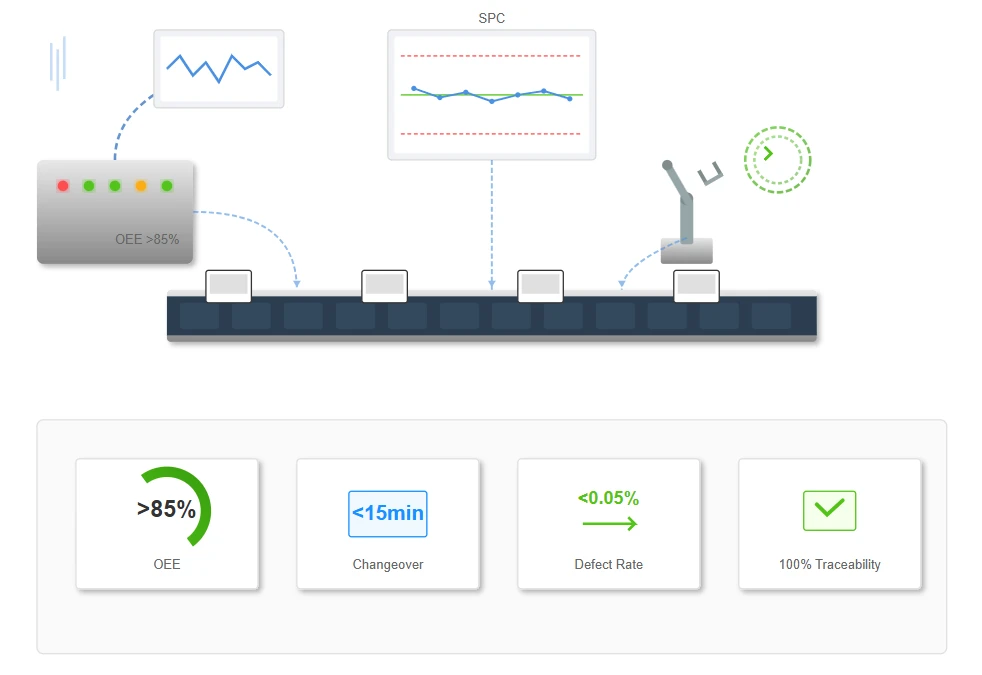

Inteligentné výrobné schopnosti
Prediktívna údržba
Algoritmy analyzujú údaje zo snímačov zariadení, aby identifikovali potenciálne poruchy skôr, ako sa prejavia vplyvy na výrobu, pričom udržiavajú mieru celkovej efektívnosti zariadení (OEE) presahujúcu 85 %.
Štatistická kontrola procesov
Implementácia SPC monitoruje kritické parametre procesu vrátane objemu spájkovacej pasty, presnosti umiestnenia komponentov a zobrazovaných charakteristických meraní, pričom spúšťa automatické úpravy, keď sa odchýlky priblížia kontrolným limitom.
Adaptívna výroba
Samo{0}}optimalizujúce sa výrobné linky upravujú parametre v reálnom-čase na základe variácií prichádzajúcich komponentov a podmienok prostredia, čím zaisťujú konzistentnú kvalitu produktu.
Výrobné metriky
Celková účinnosť zariadenia
>85%
Čas prechodu
<15 minutes
Miera defektov
<0.05%
Vysledovateľnosť
100%
Výhody integrácie s Industry 4.0
Zvýšená produktivita
Automatizované procesy a optimalizácia v{0}}reálnom čase zvyšujú priepustnosť výroby až o 35 %.
Vyššia kvalita
Inšpekcia-poháňaná AI znižuje mieru chybovosti o viac ako 70 % v porovnaní s tradičnými metódami.
Zníženie nákladov
Prediktívna údržba a optimalizácia procesov znižujú prevádzkové náklady o 20 – 25 %.
Súlad s predpismi
Úplná sledovateľnosť a dokumentácia zjednodušujú súlad s priemyselnými predpismi.
Možnosti prispôsobenia
Flexibilné výrobné systémy umožňujú prispôsobené riešenia pre rôzne maloobchodné požiadavky.
Flexibilné výrobné systémy
Rôznorodá škála veľkostí elektronických policových štítkov od 1,54-palcového až po 15,6-palcové formáty si vyžaduje flexibilné výrobné systémy schopné rýchlej zmeny medzi variantmi produktov.
Modulárne konštrukcie svietidiel sa prispôsobujú rôznym veľkostiam displeja bez toho, aby vyžadovali kompletnú rekonfiguráciu linky, čím sa skrátili časy prestavenia pod 15 minút.
Vlastné možnosti vývoja firmvéru umožňujú{0}}špecifické funkcie maloobchodu vrátane špecializovaných komunikačných protokolov, jedinečných rozložení displeja a integrácie s proprietárnymi systémami správy inventára.
Dostupné veľkosti ESL
- 1,54 palca
- 2,13-palcový
- 2,66-palcový
- 2,9-palcový
- 4,2-palcový
- 5,8-palcový
- 7,2-palcový
- 7,3-palcový
- 10,1-palcový
- 15,6-palcový

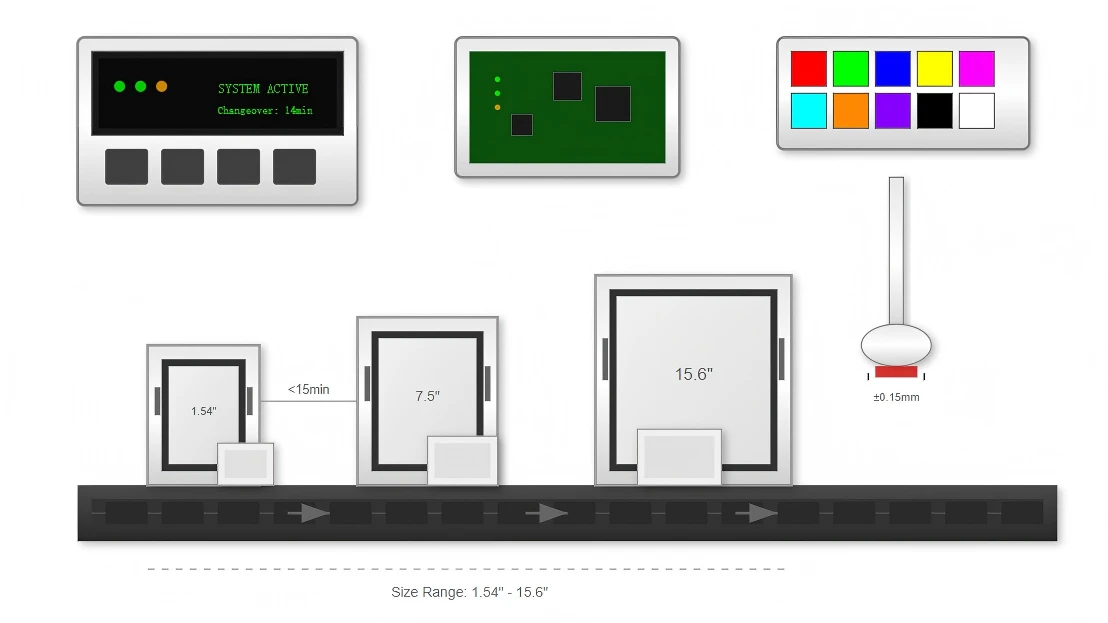

Prispôsobenie farieb
Pokročilé techniky tampónovej tlače na aplikáciu loga s presnosťou registrácie ±0,15 milimetra a presným zladením farieb.

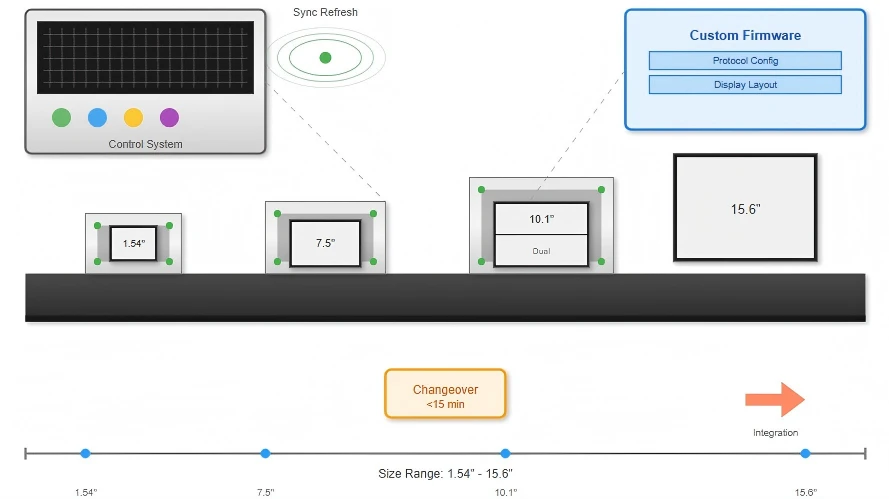

Konfigurácie dvoch-tvárí
10,1-palcové a 15,6-palcové ESL so synchronizovanými obnovovacími algoritmami zabraňujúcimi vizuálnym artefaktom počas aktualizácie obsahu.

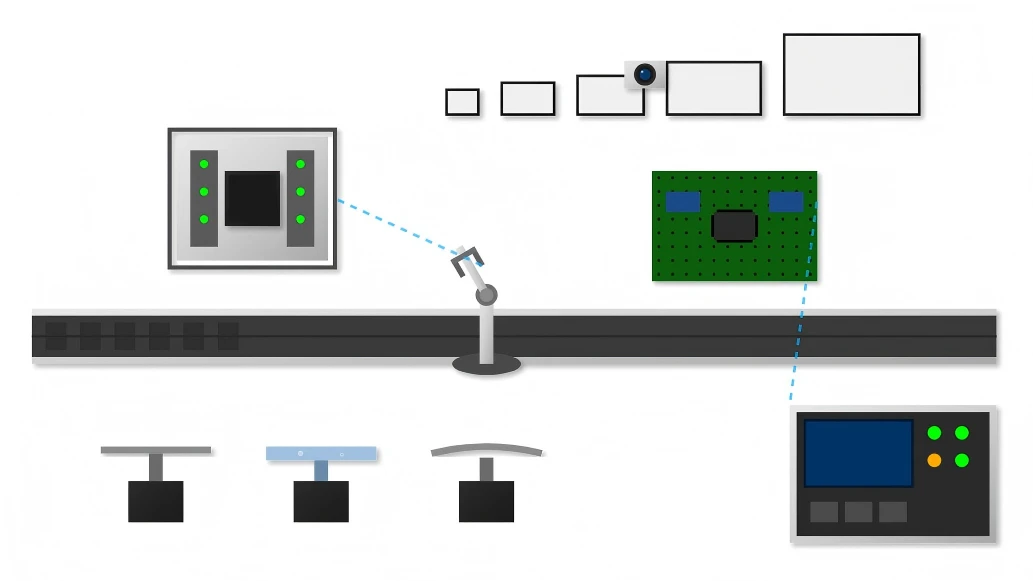

Možnosti montážneho systému
Zákazkové riešenia pre rôzne maloobchodné zariadenia od štandardných políc až po chladiace jednotky a zakrivené povrchy.

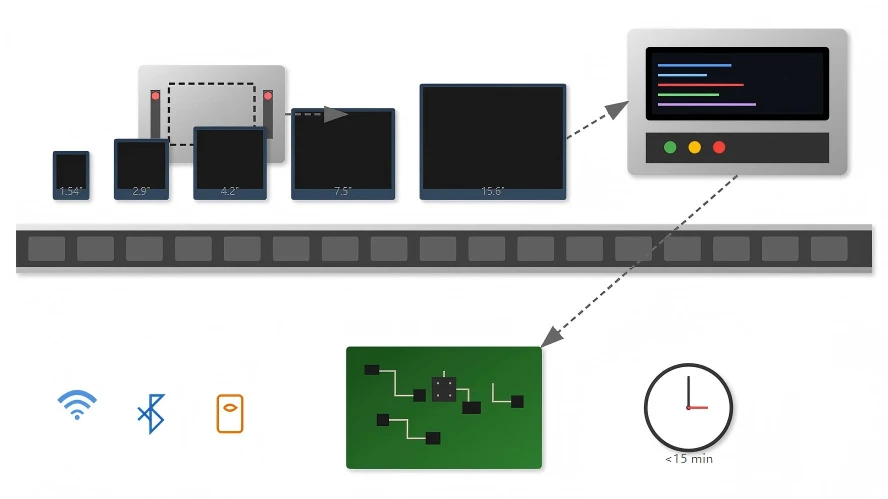

Prispôsobenie firmvéru
Funkcie špecifické pre-predajcu so špecializovanými komunikačnými protokolmi a jedinečnými rozloženiami zobrazenia.
Špecializované aplikácie
Všeobecný maloobchod
Štandardné riešenia ESL pre supermarkety, obchodné domy a maloobchody so zmiešaným tovarom s rôznymi veľkosťami.
Možnosti riadenia cien a propagácie
Integrácia s POS systémami
Viaceré možnosti montáže
Maloobchod s potravinami
Špecializované ESL navrhnuté pre chladené prostredie a vitríny na potraviny so zvýšenou odolnosťou proti vlhkosti.
Prevádzka pri nízkych-teplotách (-20 stupňov až +40 stupňov)
Odolnosť proti vlhkosti a kondenzácii
Dodržiavanie bezpečnosti potravín
Špeciálny maloobchod
Prispôsobené riešenia ESL pre elektroniku, módu, kozmetiku a iných špecializovaných predajcov s jedinečnými požiadavkami.
Vylepšená grafika a informácie o produkte
Možnosti farieb-zodpovedajúce značke
Špeciálna montáž pre jedinečné svietidlá
Udržateľnosť a environmentálne hľadiská
Výrobné procesy čoraz viac zdôrazňujú environmentálnu udržateľnosť prostredníctvom výberu a optimalizácie materiálov.
Ekologická-výroba
Udržateľnosť materiálu
Obsah recyklovaných plastov v komponentoch bývania dosahuje 30 % bez ohrozenia mechanických vlastností, zatiaľ čo výrobné odpadové toky podliehajú separácii a recyklácii, aby sa dosiahla miera odklonu na skládkach presahujúca 95 %.
Energetická optimalizácia
Optimalizácia spotreby energie vo výrobných zariadeniach Electronic Shelf Labels implementuje regeneračné brzdové systémy na automatizovaných zariadeniach, čím sa zníži spotreba elektrickej energie o 15 – 20 %.
Ekologické-procesy
Náterové -systémy na báze vody nahrádzajú alternatívy-na báze rozpúšťadiel tam, kde je to možné, čím sa znižujú emisie prchavých organických zlúčenín (VOC) o 80 %.
Bezplatná{0}výroba
Procesy spájkovania bez olova{0}} využívajú zliatiny SAC305 s bodmi topenia okolo 217 stupňov, čo si vyžaduje presné tepelné riadenie, aby sa zabránilo poškodeniu komponentov a zároveň sa zabezpečila spoľahlivá tvorba spojov.
Koniec-správy života-
Programy recyklácie-po{1}}životnosti uľahčujú obnovu komponentov, pričom zobrazovacie moduly, batérie a elektronické komponenty sa spracúvajú prostredníctvom špecializovaných recyklačných tokov, aby sa získali cenné materiály vrátane india, lítia a prvkov vzácnych zemín.
Environmentálne certifikácie
- V súlade s RoHS
- V súlade s REACH
- WEEE registrované
- Certifikované podľa ISO 14001
Výhody trvalej udržateľnosti
Znížený vplyv na životné prostredie
Nižšia uhlíková stopa vďaka energeticky{0}}efektívnej výrobe a programom recyklácie materiálov.
Súlad s predpismi
Splnenie globálnych environmentálnych predpisov a noriem pre elektronický odpad a nebezpečné materiály.
Zodpovednosť spoločnosti
Podpora cieľov udržateľnosti maloobchodníkov prostredníctvom ekologickej{0}}cenovej infraštruktúry.
Ochrana zdrojov
Obnova cenných materiálov znižuje potrebu ťažby a spracovania prírodných zdrojov.

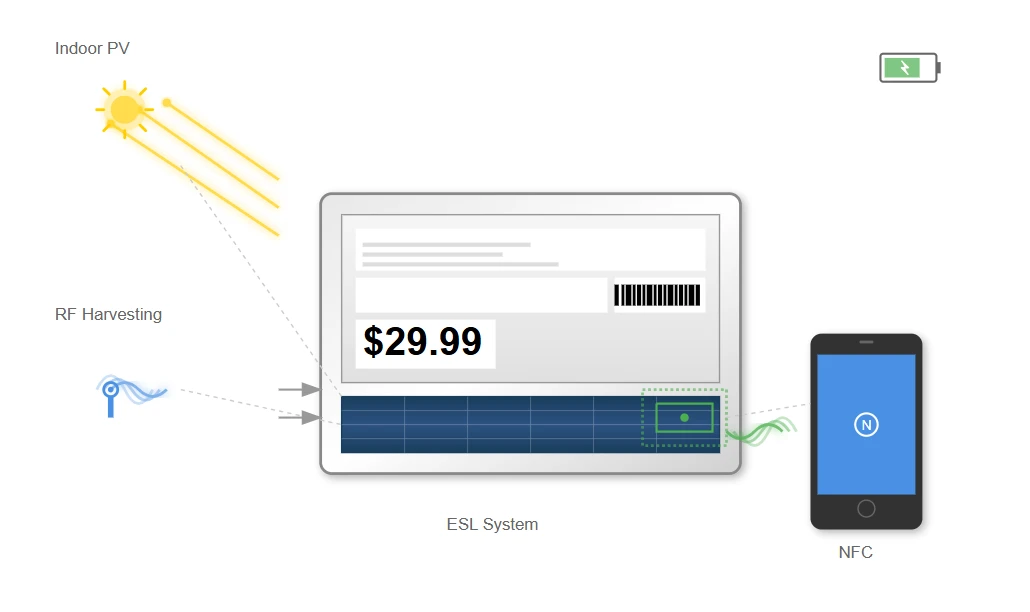

Budúci technologický vývoj
Inovácie formujúce ďalšiu generáciu výroby elektronických policových štítkov.

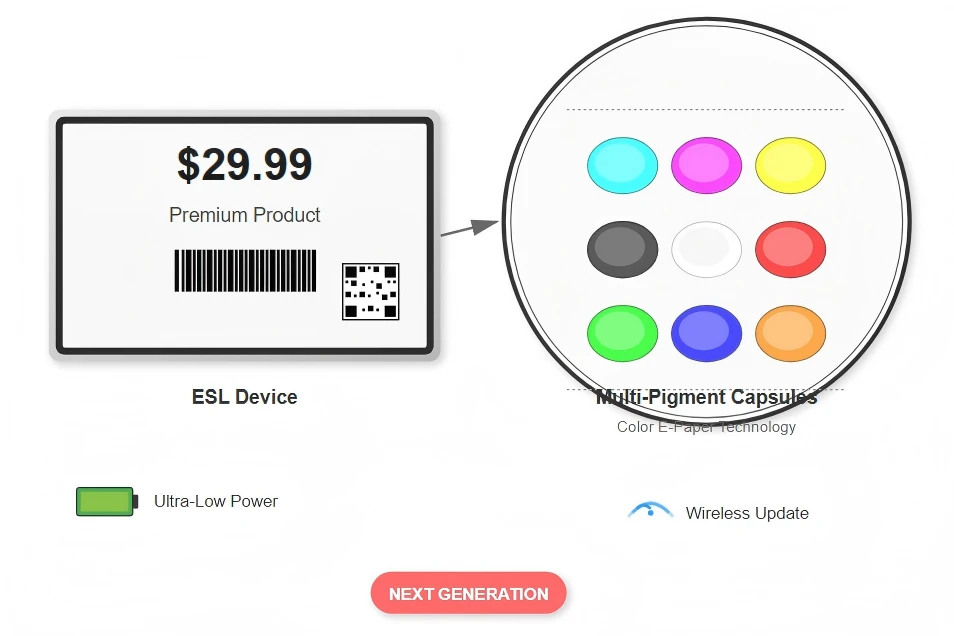

Farebné E-papierové displeje
Medzi nové technológie patrí integrácia farebných displejov na e-papieri využívajúcich viac-systémy pigmentových kapsúl, ktoré umožňujú plnú-farebnú kapacitu pri zachovaní ultra-nízkej spotreby energie.

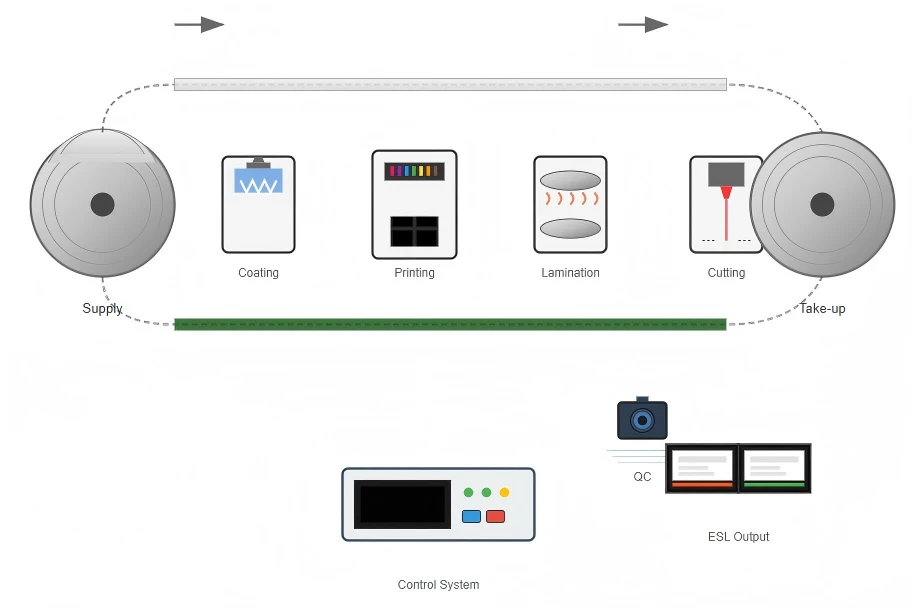

Flexibilné displeje
Flexibilné zobrazovacie substráty založené na polyimidových fóliách umožňujú konfigurácie zakrivených elektronických policových štítkov, ktoré zodpovedajú ne-rovinným maloobchodným zariadeniam, čím otvárajú nové možnosti dizajnu pre maloobchodné prostredia.

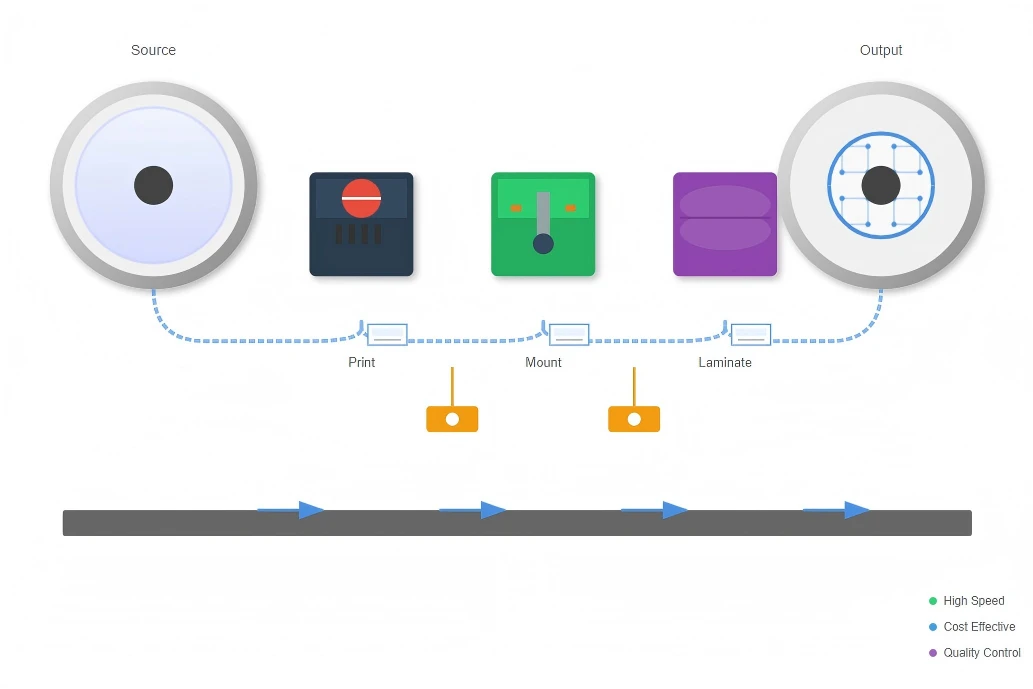

Spracovanie-do{1}}rollu
Pokročilé výrobné techniky vrátane spracovania{0}}do{1}}rolovania na výrobu displejov sľubujú výrazné zníženie nákladov pri zachovaní štandardov kvality, čo umožňuje širšie prijatie ESL.
Vznikajúce integračné technológie
Zber energie
Začlenenie technológií získavania energie, vrátane vnútorných fotovoltaických článkov a získavania RF energie, má za cieľ úplne eliminovať požiadavky na výmenu batérií. Výrobné procesy sa prispôsobujú tak, aby vyhovovali týmto integrovaným energetickým systémom, pričom montážne postupy sú upravené tak, aby zabezpečili optimálne umiestnenie pre zber energie.
Integrácia NFC
Integrácia blízkej{0}}komunikácie (NFC) umožňuje interakciu smartfónu s elektronickými štítkami, čo si vyžaduje dodatočný návrh antény a testovacie postupy počas výroby. Zákazníkom to umožňuje prístup k ďalším informáciám o produkte priamo zo štítku na poličke pomocou ich mobilných zariadení.
Sme profesionálni výrobcovia a dodávatelia elektronických regálových štítkov v Číne, ktorí sa špecializujú na poskytovanie vysoko kvalitných výrobkov na mieru. Srdečne vás vítame, aby ste si tu kúpili hromadné elektronické policové štítky na predaj z našej továrne.
