Môžete si prispôsobiť priehľadnú LED obrazovku?

áno. Ale o to nejde.

„Prispôsobenie“ v priemysle priehľadných LED obrazoviek je marketingovým módnym slovom. Otvorte webovú stránku ľubovoľného výrobcu a uvidíte „dostupné prispôsobenie“, „prispôsobené vašim potrebám“, „jedno{1}}služba prispôsobenia“. To vytvára ilúziu: ako keby bolo možné vytvoriť akýkoľvek požadovaný tvar, veľkosť alebo efekt.

90 % takzvaného{1}}prispôsobenia“ je len modulárne zostavenie-kombinácie.

Základnou jednotkou priehľadnej LED obrazovky je modul-zvyčajne štandardné kusy s rozmermi 500 mm × 500 mm alebo 1 000 mm × 500 mm. Obrazovka 3m × 2m? Zobrať 6 modulov a poskladať ich dohromady. 5m×3m? Kus spolu 15.

Skutočné prispôsobenie-ne-štandardné veľkosti modulov, nepravidelné rezy, špeciálne zakrivenia-väčšina výrobcov jednoducho nechce robiť, alebo uvádzajú cenu, ktorá má odradiť od prijatia. prečo? Pretože „prispôsobenie“ vo výrobe znamená nové formy, úpravy výrobnej linky, individuálne kontroly kvality-všetky náklady. A okraje priehľadnej LED obrazovky sa už stláčajú; výrobcovia nemajú motiváciu vyhovieť špeciálnym požiadavkám.

Čo vlastne znamená „prispôsobenie“ (takže predaj vás nemôže oklamať)

Veľkosť-Prispôsobiteľné, ale v mriežke

Veľkosti priehľadných obrazoviek sú celočíselné násobky veľkostí modulov. Bežné špecifikácie modulu: šírka 500 × 500 mm, 500 × 1 000 mm, 1 000 × 500 mm, 1 000 × 1 000 mm. 3.5 metrov? Neexistuje,{10}}je to 3 metre alebo 4 metre. 2.7 metre vysoké? 2,5 metra alebo 3 metre{16}}vyberte si jeden.

Niektorí výrobcovia dokážu vyrobiť „rezané moduly“, aby dosiahli ne-štandardné veľkosti, ale to znamená zákazkové dosky plošných spojov, nové formy, počnúc 30 – 50 % zvýšením nákladov a o 2 – 4 týždne dlhší dodací čas. Či to stojí za to, si vyžaduje kalkuláciu.

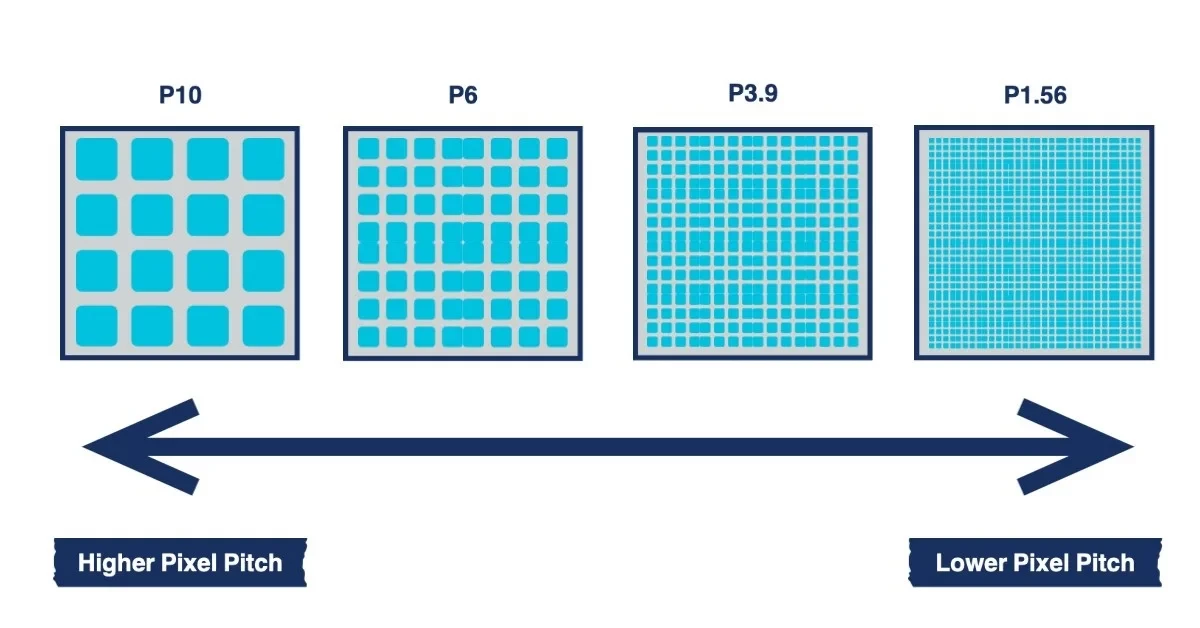

Pixel Pitch-Základná voľba

P3.9, P7.8, P10, P15, P20... Tento parameter priamo určuje rovnováhu medzi prehľadnosťou, transparentnosťou a cenou.

P3.9 funguje na 3-6 metrovú vzdialenosť, poskytuje 55 – 65 % transparentnosť, stojí najviac. P7.8 sa hodí na 6-12 metrov, priehľadnosť narastá až na 65-75%, stredná cena. P10 je na vzdialenosť 10+ metrov, 70 – 80 % transparentný, cenovo dostupnejší. P15 a P20? Tie sú na billboardy - pozorovacia vzdialenosť 15-30 metrov, priehľadnosť 75-85%, najlacnejšia možnosť.

Menší rozstup pixelov nie je vždy lepší-lepšie je to, čo zodpovedá pozorovacej vzdialenosti. Átriá nákupných centier, vonkajšie závesné steny,-výlohy na oknách-sú úplne odlišné.

Jas-Veľký rozdiel medzi interiérom a exteriérom

Vnútorné použitie: 800-2000 nits stačí. Vonkajšie alebo priame slnečné svetlo: aspoň 4000-6000 nits, inak cez deň nebude nič vidieť.

Jas je prispôsobiteľný, ale vyšší jas znamená väčšiu spotrebu energie, viac tepla a vyššiu cenu. Opýtajte sa výrobcu, či uvádza „špičkový jas“ alebo „trvalý prevádzkový jas“-niektorí výrobcovia uvádzajú maximálne hodnoty, ktoré sa pri nepretržitom používaní v skutočnosti nedajú udržať.

Ako montujete túto vec?

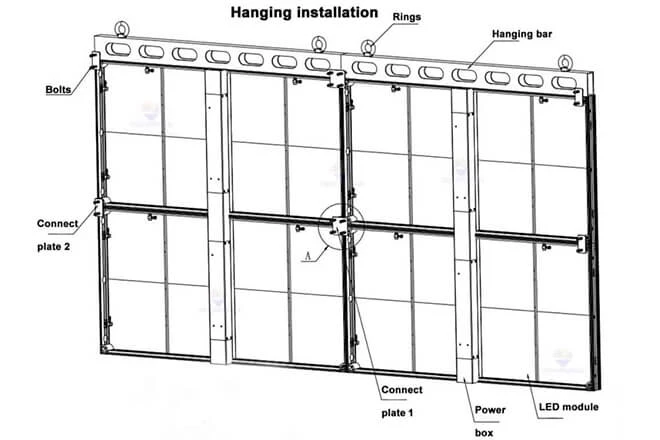

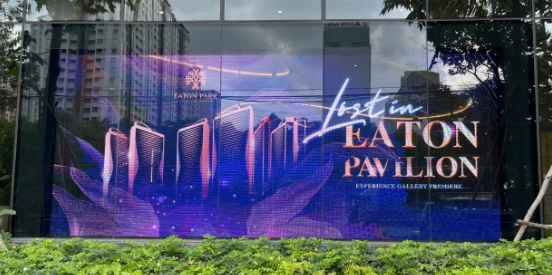

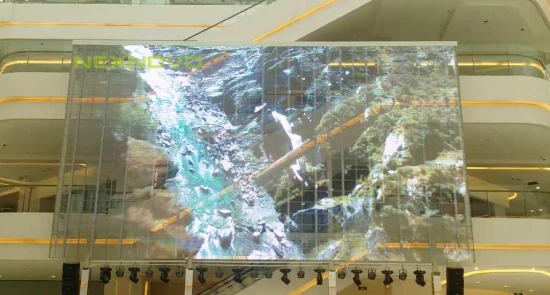

Závesné z vrchu sú vhodné pre átriá a javiskové kulisy. Pozemné-stojanie alebo stohovanie sa hodí na dočasné výstavy. Najbežnejšou architektonickou aplikáciou je povrch-namontovaný alebo zabudovaný-pripevnený k vnútornej strane sklenených závesových stien-. Stĺp-namontovaný s nezávislým držiakom funguje pre vonkajšiu reklamu.

Spôsob inštalácie určuje orientáciu údržby modulu (predná údržba alebo údržba zozadu), výber príslušenstva a dokonca aj konštrukčný návrh samotných modulov. Toto sa musí rozhodnúť pred objednaním-neprišlo sa na to počas inštalácie.

Údržba vpredu alebo vzadu? Pomýlite sa a búrate múry

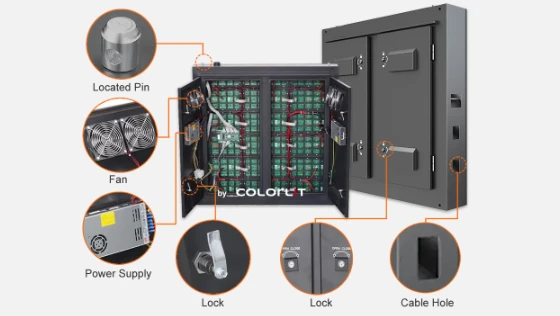

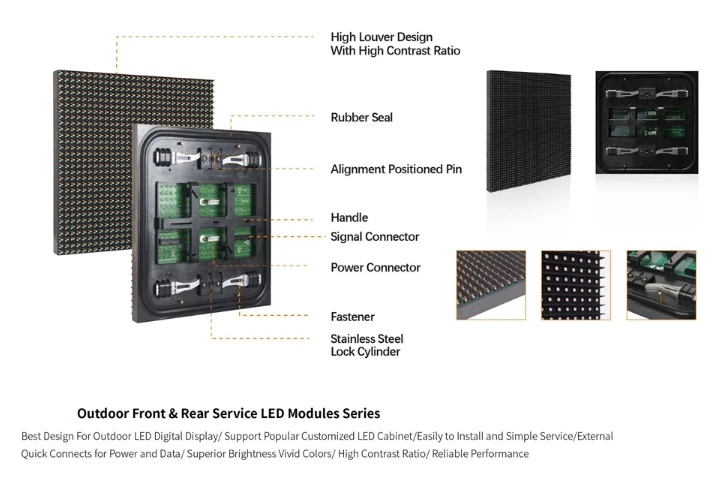

Údržba zadnej časti znamená odstránenie modulov zo zadnej strany. Vyžaduje aspoň 50 cm priestoru za obrazovkou. Nižšie náklady. Údržba prednej časti znamená demontáž modulov spredu. Vhodné pre nástenné{5}}inštalácie bez priestoru za sebou, zložitejšia modulová štruktúra, o 10 – 20 % vyššie náklady.

Zvoľte nesprávny spôsob údržby a možno bude potrebné zbúrať celú stenu, len aby ste vymenili jeden modul.

Ovládací systém-Vyhnite sa uzamknutiu-

Renomovaní výrobcovia dajú na výber: použijú svoj vlastný riadiaci systém alebo použijú štandardné priemyselné-systémy (NovaStar, Colorlight, Linsn).

Odporúčanie: Zvoľte univerzálny systém. Proprietárne systémy sú okovy. Budúce vylepšenia a údržba budú na ich milosť a nemilosť.

Hodnotenie ochrany-Závisí od scenára

Vnútorné suché prostredie: IP30-IP40 je dostatočné. Vnútorná vlhkosť alebo vodná para: IP54. Čiastočne-vonkajšie alebo úplne vonkajšie: IP65 alebo vyššie. Každá úroveň vyššie v hodnotení ochrany pridáva 5-15% k cene. Neprekonštruujte, ale ani nepodceňujte a nechajte obrazovku zničiť vodou.

Podrobnosti o vzhľade-Nastaviteľné, ale obmedzené

Farba rámu (čierna/biela/strieborná/sivá), farba pásika LED, poloha napájacej skrinky-väčšina výrobcov to dokáže prispôsobiť.

Očakávania by však mali byť obmedzené: farby čipu LED, šírka pásika a hrúbka modulu-sú štandardizované. Pokiaľ objem nie je dostatočne veľký na to, aby odôvodnil vyhradenú výrobnú linku, nie je možné ich meniť.

Tak{0}}prispôsobenie je z 80 % o vytváraní kombinácií v rámci pevných možností. Získajte rozstup pixelov, jas, veľkosť, spôsob inštalácie, spôsob údržby, systém ovládania a hodnotenie ochrany-obrazovka je ušitá na mieru-. Pomýlite si ich a žiadne peniaze vynaložené na „špeciálne tvary“ to nezachránia. Zvyšných 20%? Buď nehorázne drahé, alebo jednoducho neakceptované.

Podvod s transparentnosťou

Hlavným predajným bodom priehľadných LED obrazoviek je „transparentnosť“. Ale označenie transparentnosti v tomto odvetví je neporiadok.

Keď výrobca povie 80% transparentnosť, ako sa k tomuto číslu dostal? Niektorí merajú pomer medzier medzi pásikmi LED k celkovej ploche,-čo je geometrická priehľadnosť. Niektorí merajú skutočnú priepustnosť svetla,-čo je optická priehľadnosť. Niektoré úplne vylučujú rám, napájací zdroj a káble, pričom merajú len najpriehľadnejšiu oblasť. Niektorí dokonca uvádzajú „teoretickú transparentnosť“, ktorú skutočný produkt nemôže dosiahnuť. Neexistuje jednotný štandard-čísla sú také, aké určí výrobca.

Vysoká transparentnosť znamená tenšie LED pásiky, väčšie rozostupy, menej LED čipov. Menej LED čipov znamená nižší jas, redšie pixely. Postavte sa 3 metre od obrazovky P10 s 85 % priehľadnosťou a obraz je rozptýlený-pixely sú jasne viditeľné. Nie je to „obrazovka“, ale rady svietiacich bodov.

Keď sa teda výrobca chváli „90% transparentnosťou“, treba si položiť otázky: aká je hustota pixelov? Aký je skutočný jas? Aká pozorovacia vzdialenosť? Ak tieto nie sú objasnené, po podpise zmluvy nasleduje ľútosť.

Mnohé zlyhania projektu pramenia presne z tohto: na klienta zapôsobila „vysoká transparentnosť“, ale po inštalácii zistil, že obsah bol cez deň neviditeľný a v noci príliš oslňujúci. Transparentné, áno,-ale polovica funkcií obrazovky bola zničená.

Zabudnite na „Prispôsobenie“-Začnite so vzdialenosťou zobrazenia

Namiesto posadnutosti otázkou „dá sa to prispôsobiť“, zistite jednu vec: aká je pozorovacia vzdialenosť? Toto určuje rozstup pixelov. Rozstup pixelov určuje cenu, transparentnosť a kvalitu zobrazenia-určuje takmer všetko.

Výpočet je jednoduchý: Minimálna pozorovacia vzdialenosť (metre) ≈ Rozstup pixelov (milimetre)

Obrazovka P3.9 funguje dobre na sledovanie do vzdialenosti 4 metrov. Obrazovka P10 sa spojí iba zo vzdialenosti 10+ metrov. Obrazovka P20 je určená pre divákov vzdialených desiatky metrov. Zvoľte nesprávny rozstup pixelov a nezachránia to žiadne peniaze.

Tu je niečo, čo som videl znova a znova: displeje nákupných centier s priehľadnými obrazovkami P10 alebo dokonca P16, majitelia sa sťažujú na zlé výsledky. Pozorovacia vzdialenosť z okna je len 2-3 metre-P10 s pixelmi väčšími ako palec nainštalovaný a očakáva sa, že bude vyzerať dobre? Ale P10 je lacno ušetrené peniaze, ničilo efekt.

Skutočný význam „prispôsobenia“ nespočíva v tom, že výrobca postaví nejakú čudne -tvarovanú obrazovku-, ale v nájdení rovnováhy medzi rozstupom pixelov, priehľadnosťou, jasom a rozpočtom, ktorý najlepšie vyhovuje danému scenáru. Vyžaduje si to odborný úsudok, nie vypĺňanie formulára požiadaviek a čakanie na cenové ponuky.

Zakrivené obrazovky vyzerajú na veľtrhoch úžasne. V skutočných projektoch sú nočnou morou.

Zakrivené, cylindrické, vlnové{0}}tvary, guľaté-toto sú na výstavách najpútavejšie-veci, ktoré výrobcovia radi predvádzajú ako svoje „možnosti prispôsobenia“.

Ale v reálnych projektoch majú nepravidelné obrazovky oveľa viac úskalí ako ploché obrazovky.

Náklady nerastú lineárne-rastú exponenciálne. Zakrivená obrazovka s rovnakou plochou môže stáť 2-3-krát viac ako plochá obrazovka, pretože vyžaduje flexibilné dosky plošných spojov alebo zostavu malých modulov s nízkou výťažnosťou a zložitými procesmi.

Zakrivenie má fyzické limity. Výrobca by mohol povedať „môžeme urobiť zakrivené“, ale aký je minimálny polomer ohybu? Limit pre štandardné produkty je okolo 500-1000 mm. Chcete pevnejšiu krivku? LED čipy odpadnú, DPS prasknú.

Existuje ďalší problém, o ktorom veľa ľudí neuvažuje: švy sú zväčšené na zakrivených povrchoch. Modulové švy na plochých obrazovkách je možné ovládať tak, aby boli voľným okom takmer neviditeľné. Na zakrivených povrchoch sa však moduly stretávajú pod uhlom, vďaka čomu sú švy zreteľné-najmä na tmavých scénach, kde sa objavujú viditeľné čierne čiary.

A potom je tu údržba. Keď modul na plochej obrazovke zlyhá, vyberte ho a vymeňte-trvá to niekoľko minút. Zakrivené moduly obrazoviek sa vyrábajú pod vlastnými uhlami. Výmena jedného môže znamenať čakanie, kým ho výrobca znova vyrobí. Čo ak bude prerušená?

Je možné vykonať nepravidelné obrazovky. Ale pokiaľ scenár skutočne nevyžaduje pre efekt nepravidelný tvar, uprednostňujú sa ploché obrazovky. Lacnejšie, stabilnejšie, jednoduchšie na údržbu.

Kam peniaze v skutočnosti idú (a kam sa účtuje)

Pochopenie štruktúry zisku tohto odvetvia odhalí, kde je označenie v úvodzovkách.

Najväčšou nákladovou zložkou priehľadných LED obrazoviek je LED čip, ktorý predstavuje 30-40 % celkových nákladov. Výrobcovia čipov (Sanan, Changelight, Epistar) sú proti prúdu, s hrubými maržami 15-25% - tieto ceny sú relatívne transparentné.

Balenie-premena čipov na LED korálky- predstavuje 15 – 20 %. Spoločnosti ako Nationstar a MLS to riešia s hrubými maržami 10 – 20 %.

Kde sú marže najvyššie, sú pri výrobe obrazoviek a systémovej integrácii-hrubé marže 20 – 40 %. Toto je tiež miesto, kde existuje najviac značiek.

Obdržaná cenová ponuka mohla prejsť 2-3 vrstvami od výrobcu ku koncovému užívateľovi: výrobca → regionálny distribútor → integrátor → koncový užívateľ. Každá vrstva pridáva 10-30%. Cena toho istého produktu prostredníctvom rôznych kanálov sa môže líšiť o 50 %.

Je tu aj skrytý bod zisku: riadiaci systém. Mnoho výrobcov používa proprietárne protokoly-po použití ich obrazovky, ich ovládacích kariet, softvéru a technickej podpory. Následná údržba, inovácie-bez ohľadu na cenu, ktorú ponúkajú, nie je na výber.

Ako sa vyhnúť nástrahám? Pokúste sa získať zdroje priamo od výrobcov obrazoviek a vynechajte sprostredkovateľov. Trvajte na univerzálnych riadiacich systémoch (NovaStar, Colorlight sú priemyselné štandardy)-nezamykajte sa do proprietárnych systémov. Porovnajte aspoň tri cenové ponuky-ak existujú výrazné rozdiely v cene pre rovnaké špecifikácie, niečo si vyžaduje prešetrenie.

Obrazovka je len polovičná. vážne.

V prípade priehľadnej LED obrazovky môže samotný produkt predstavovať len 50 – 60 % celkovej investície. Kam ide zvyšok?

Inštalačné a podporné systémy.

Priehľadné obrazovky vyzerajú ľahké a tenké, no nie sú ľahké-8-15 kg na meter štvorcový. Sklenená závesná stena s rozlohou 100 metrov štvorcových s priehľadnými obrazovkami pridáva takmer tonu dodatočného zaťaženia. Dokáže to existujúca konštrukcia predsteny zvládnuť? Potrebuje posilnenie? Nie je to zodpovednosťou výrobcu – potrebujú odborné posúdenie statika.

Elektrika je ďalší problém. Priehľadné obrazovky spotrebujú 200-600 wattov na meter štvorcový. Pri 100 metroch štvorcových je to 20-60 kilowattov. Je elektrický rozvod dostatočný? Sú potrebné špeciálne elektrické vedenia?

A čo odvod tepla? LED diódy generujú teplo a sklenené závesy nedýchajú. Priestor medzi obrazovkou a sklom je veľmi horúci, najmä na južných{1}}fasádach v lete. Bez riešenia rozptylu tepla výrazne trpí životnosť obrazovky.

Problémová je aj koordinácia výstavby. Pre nové budovy je potrebné priehľadné zásteny vopred zosúladiť s dizajnom závesových stien. V prípade projektov renovácie môžu práce na vonkajšej fasáde vyžadovať schválenie. Komerčné budovy musia tiež zvážiť, ako výstavba ovplyvňuje obchodné operácie.

Ide o skutočné „prispôsobenie“-nie prispôsobenie obrazovky, ale prispôsobenie kompletného riešenia. Výrobcovia alebo integrátori, ktorí toto všetko berú do úvahy, sú tí, ktorí majú skutočnú schopnosť dodávky. Tí, ktorí hovoria len o obrazovkách bez toho, aby diskutovali o inštalácii, buď čakajú na neskoršie účtovanie, alebo plánujú po doručení zmiznúť.

Zrátané a podčiarknuté

Slovo „prispôsobenie“ spôsobuje, že priehľadné LED obrazovky vyzerajú všemocne. Ale v skutočnosti ide o vyspelý priemyselný produkt s jasnými technickými hranicami a ekonomickými princípmi.

Výrobcovia môžu pomôcť nájsť správnu konfiguráciu v rámci zavedených technických rámcov. Čo výrobcovia nedokážu, je odporovať fyzikálnym zákonom.

Namiesto otázky „dá sa to prispôsobiť“, sa opýtajte „čo je vlastne potrebné?“ Zvážte pozorovaciu vzdialenosť, jas okolia, podmienky inštalácie a rozpočtové limity. Keď sú tieto obmedzenia definované, prirodzene sa objaví optimálne riešenie. Zvyšok je len nájsť spoľahlivého výrobcu, ktorý to vykoná.
