Základný rozdiel, ktorý potrebujete vedieť ako prvý

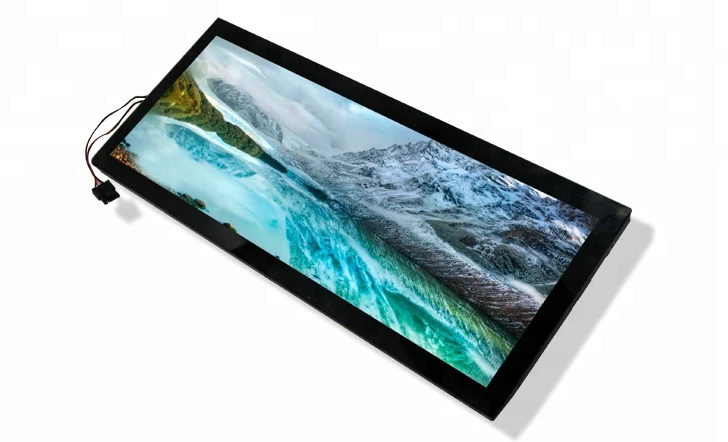

Panelové LCD obrazovky a LED barové obrazovky fungujú úplne odlišným spôsobom. Keď to pochopíte, výber medzi nimi bude oveľa jednoduchší.
LCD barové obrazovkypracujte ovládaním svetla, ktoré prichádza zozadu. Je tu jednotka podsvietenia a molekuly tekutých kryštálov sa otáčajú a prepúšťajú svetlo alebo ho blokujú. Samotné kryštály neprodukujú žiadne svetlo,-v podstate sú to clony s farebnými filtrami.
LED barové obrazovkyvytvoriť si vlastné svetlo. Drobné červené, zelené a modré LED diódy produkujú svetlo aj farbu súčasne. Každý pixel je vlastným malým zdrojom svetla.
Jas
Jas rozhoduje o tom, kde bude displej skutočne fungovať. Toto meriame vhnidy (cd/m²), a existujú tvrdé limity, ktoré nemôžete obísť šikovnými inštalačnými trikmi.

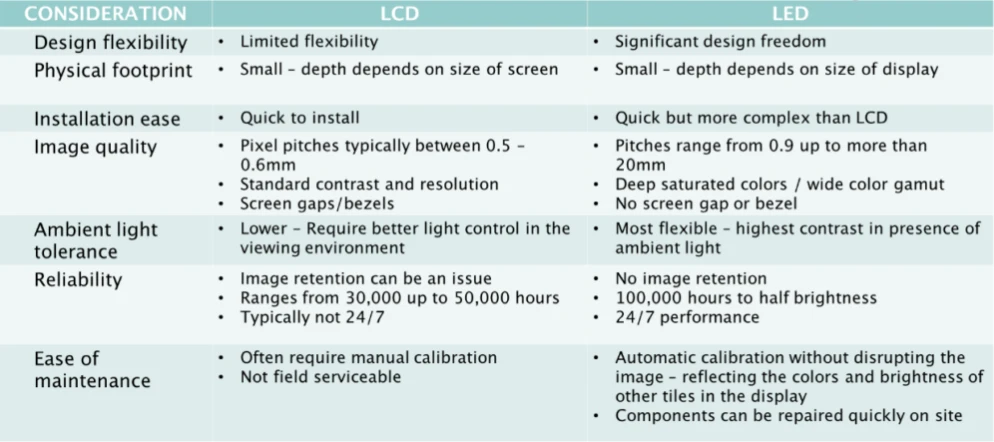

Pre vnútorný predaj s riadeným osvetlením potrebujete min350 nitov. Niekde vRozsah 500-700funguje lepšie. Umiestnite ten displej blízko okna a zrazu sa naňho pozeráteminimálne 700, s1000-1500byť bezpečnejší. Polo-vonkajšie miesta s nepriamym slnečným žiarením to nútia2000-3500 nits. Plne vonku na priamom slnku?Minimálne 5000 nitova väčšina inštalatérov odporúča6000-8000.
LCD dosahuje maximum okolo 2500 nitova dostanú sa tam iba špecializované-modely s vysokým jasom. Tieto jednotky sú hrubšie-možno o 40{4}}60 % viac do hĺbky – a rýchlejšie vyhoria.
LED začína na 800 a prechádza cez 10 000 nitov.
Plne vonkajšie znamená LED.

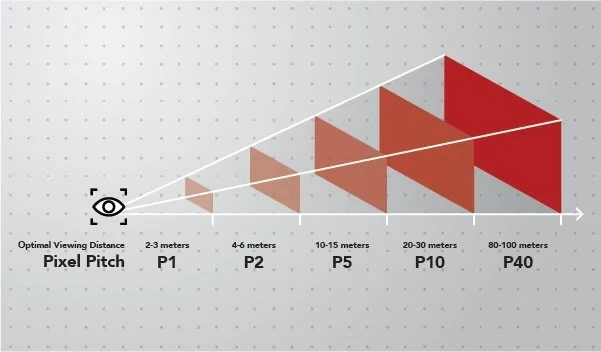

Hustota pixelov a pozorovacia vzdialenosť
Panelové LCD obrazovky sa dodávajú s pevným počtom pixelov z výroby. Vezmite 37-palcovú lištu LCD s rozlíšením 1920 × 540. Získate konzistentnosť60+ PPIbez ohľadu na to, kde stojíš. To je ostré na pol metra, zbytočné na päť metrov.
Panelové LED obrazovky vám umožňujú zvoliť hustotu pixelovrozstup pixelov. Matematika je jednoduchá: vezmite rozstup pixelov v milimetroch a vynásobte ich 1,0 až 1,5, aby ste získali optimálnu pozorovaciu vzdialenosť v metroch.
P4.0je miesto, kde väčšina projektov{0}}zahŕňa4-6 metrový sweet spotktorý funguje pre inštalácie nákupných centier, letiskové značenie a výklady maloobchodných predajní. Ak potrebujete, choďte tesnejšie.P2.0zvládne dosah 2-3 metrov a platíte zhruba dvojnásobok.P1.2existuje pre tie zriedkavé situácie, keď ľudia stoja na dosah ruky od veľkej LED steny. Za 5x cenu.
LCD má zmysel, keď sa diváci priblížia na viac ako 2 metrea zobrazujete podrobný text alebo grafiku.LED vyhráva, keď vzdialenosť sledovania presiahne 2,5 metraa vizuálny dojem je dôležitejší ako drobná tlač.
Kontrastný pomer: Prečo LED vyhráva na tmavom pozadí
Kontrastný pomer meria rozdiel medzi najjasnejšou bielou a najtmavšou čiernou, ktorú môže displej produkovať.
LCD tu má štrukturálny problém. Podsvietenie prebieha po celú dobu cez celý panel. Keď chcete zobraziť čiernu, tieto pixely nemôžu úplne blokovať svetlo. Namiesto skutočnej čiernej získate tmavosivú. Panely IPS zvyčajne dosahujú1000:1 až 1500:1kontrast. VA panely sú na tom lepšie3000:1 až 5000:1.
Každý pixel LED sa môže úplne vypnúť. Žiadny prúd znamená žiadne svetlo, čo znamenáskutočná čierna. Zasiahli štandardné SMD LED panely5000:1 až 8000:1. COB LED na vyššej úrovni{1}}dosahuje10 000:1 alebo dokonca 100 000:1.
Ak váš obsah používa tmavé pozadie alebo{0}}vysoko kontrastné logá, záleží na tom. Text na svetlom pozadí si väčšina ľudí nevšimne.
Farebný výkon
Panelové LCD obrazovky zvyčajne pokrývajú72 – 100 % sRGB, pracovať v8-bitová farebná hĺbka (16,7 milióna farieb)a dosiahnuťPresnosť farieb ΔE medzi 2-5. Ich silnou stránkou je konzistentnosť-podsvietenie sa rozptyľuje rovnomerne, takže farby sa zhodujú na celom paneli bez kalibrácie.
LED ponúka širší rozsah(90 – 140 % sRGB)a hlbšiu farebnú hĺbku(10-16 bit, viac ako miliarda farieb). Presnosť-z--štandardov je horšia, s ΔE beží 3-6 a dosiahnuť zhodu farieb medzi modulmi vyžaduje prácu. Každá seriózna inštalácia LED zahŕňa kalibráciu založenú na kolorimetri.
Obnovovacia frekvencia a snímanie fotoaparátom
Obnovovacia frekvencia sa stáva skutočným problémom, keď ľudia fotografujú alebo filmujú váš displej. To sa deje neustále v maloobchodných a verejných priestoroch.
LCD beží na60Hz štandard, pričom 120 Hz je k dispozícii na prémiových modeloch. To je v poriadku pre ľudské oči, ale môže to spôsobiť pruhovanie, keď niekto natáča video pomocou svojho telefónu. Bežne fungujú komerčné LED panely1920 Hz až 3840 Hz, čím sa eliminujú tie artefakty skenovania-, ktoré sa objavujú v záberoch smartfónov.
Chcete si to sami vyskúšať?Zaznamenajte obrazovku v režime spomaleného{0}}pohybu telefónu pri 240 snímkach za sekundu. Vodorovné čierne pruhy posúvajúce sa po obrázku znamenajú, že obnovovacia frekvencia nie je dostatočne vysoká.
Panelová technológia

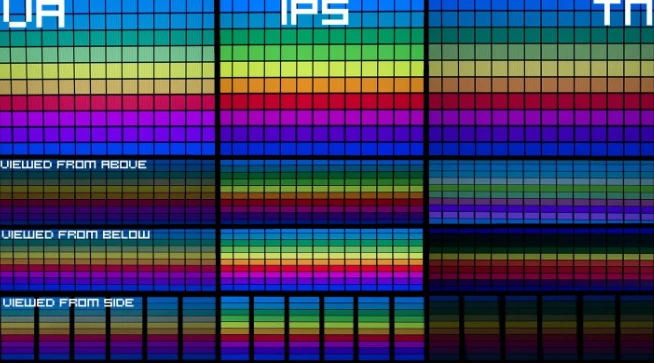

Typy LCD panelov
IPS (In{0}}prepínanie roviny)panely vám poskytnúPozorovacie uhly 178 stupňov / 178 stupňovs vynikajúcou presnosťou farieb. Čas odozvy je 8{2}}14 ms a úrovne čiernej sú mierne-, takže si všimnete skôr sivastú čiernu ako skutočnú čiernu. Tieto fungujú dobre pre displeje na okraji police, ktoré sa pozerajú z viacerých uhlov a pre panely s ponukami, kde záleží na presnosti farieb.
VA (vertikálne zarovnanie)ponuka panelovPozorovacie uhly 178 stupňov / 160 stupňov. Vertikálny výkon často klesá pri extrémnych uhloch. Presnosť farieb je dobrá, doba odozvy je rýchlejšia – 4-8 ms a úrovne čiernej prevyšujú IPS. Tieto sa hodia k obsahu s vysokým obsahom videa a značkám, ktoré používajú tmavé farebné schémy.
Varianty ADS/AFFSsú možnosti priemyselnej{0}}triedy s rozšírenou toleranciou teploty od-30 stupňov až +80 stupňov. Stojí za prémiu iba pri preprave alebo extrémnom prostredí.
LED technológie balenia
Terminológia sa rýchlo zamotáva.

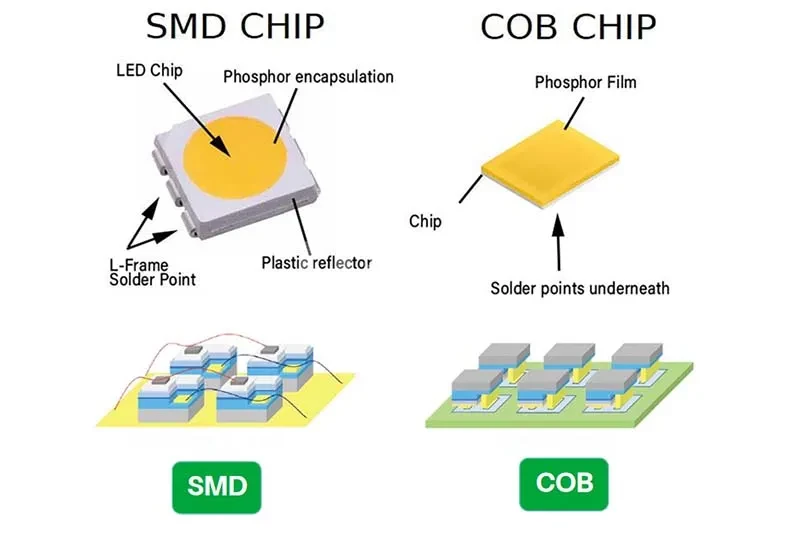

SMD (zariadenie na{0}}montáž na povrch)dominuje vnútorným a čiastočne{0}}vonkajším inštaláciám. Tri LED čipy (červený, zelený, modrý) sa montujú na jeden držiak a sú zaliate do živice. Rozstupy pixelov sa pohybujú od P1,0 do P10.
Zraniteľnosť je skutočná: odkryté povrchy LED sa môžu fyzicky poškodiť, vlhkosť môže preniknúť na hraniciach živice a priamy kontakt prstov môže uvoľniť komponenty. Na maloobchodných podlažiach a tranzitných staniciach, kde sa ľudia môžu dotýkať displeja, je to dôležité.
COB (čip-na{1}}doske)montuje LED čipy priamo na substrát PCB, potom všetko pokrýva jednotnou ochrannou vrstvou. Celý povrch modulu je hladký a súvislý s-lepšou fyzickou trvanlivosťou, odolnosťou proti vlhkosti a lepším kontrastom vďaka vrstve pohlcujúcej svetlo- medzi pixelmi. Náklady bežiao 30-50% vyššieako ekvivalentné SMD.
GOB (lepidlo-na{1}}dosku)je kompromisná možnosť: štandardná technológia SMD s epoxidovým náterom pridaným po montáži. Ochrana podobná COB-za nižšiu cenu. Pri dlhšom vystavení UV žiareniu uvidíte mierne zníženie jasu (5 – 10 %) a potenciálne zožltnutie.

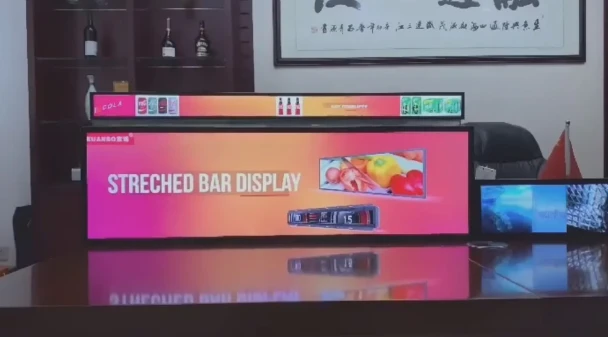

Natívne vs. vyrezané panely
Výrobcovia barových obrazoviek získavajú svoje panely dvoma spôsobmi a na rozdiele záleží viac, než si väčšina kupujúcich uvedomuje.
Natívne barové panely
Vyrábajú sa pomocou výrobných masiek navrhnutých špeciálne pre ultra{0}}široké pomery strán. Rozmery sú od začiatku zámerné. Dodávatelia majú radiBOE, AUO, Innolux a CSOTvytvárať špecializované produktové rady-roztiahnutého formátu.
Čo získate: rovnomerné rozloženie podsvietenia až po okraje, úplná štrukturálna integrita so štandardnou hrúbkou skla, konzistentné tesnenia po celom obvode a štandardné vzory rozlíšenia ako1920×158, 1920×360 alebo 1920×540.
Vystrihnúť a zmeniť veľkosť panelov
Začínajú ako štandardné panely 16:9, ktoré sú po výrobe fyzicky narezané na rozmery tyče. Panel s rozlíšením 1920 × 1080 sa môže stať viacerými pásikmi s rozlíšením 1920 × 270.
Rezanie porušuje tesnenie medzi vrstvami skla-svetlo uniká na okrajoch. Integrita skla je narušená na líniách rezu, čo znamená väčšie rozbitie počas prepravy a inštalácie. Pôvodné podsvietenie bolo navrhnuté pre celý panel, takže čiastočné panely majú nerovnomerné osvetlenie. A tieto narušené tesnenia prepúšťajú vlhkosť a urýchľujú degradáciu tekutých kryštálov v priebehu času.
Bodové rezané panely:hľadajte ne-štandardné vertikálne rozlíšenia, napr158, 203 alebo 270 pixelov. Vyžiadajte si hárky so špecifikáciami panelov so skutočnými číslami dielov výrobcu. Skutočné natívne panely majú zdokumentované čísla modelov v katalógoch dodávateľov.
Rezané panely bežia o 30-50% lacnejšie.Zľava je tam, pretože kvalita je skutočne nižšia.
Skutočné aplikácie

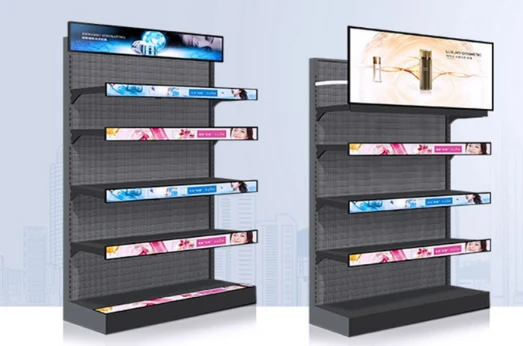

Maloobchodný pult{0}}Okrajové displeje
Máte riadené vnútorné osvetlenie, ľudí stojacich naozaj blízko (niekedy pod meter, keď siahajú po produktoch) a obsah, ktorý je väčšinou text a ceny. Navyše pravdepodobne zavádzate desiatky alebo stovky týchto vecí.
Tu víťazí LCD a nie je to nijak zvlášť blízko.Nikto nestojí 4 metre od okraja police. Vaši diváci sú blízko, čo znamená, že skutočne potrebujete hustotu pixelov, ktorú poskytuje LCD. Text vyzerá ostro, vďaka tomu, ako LCD zvláda vykresľovanie subpixelov. A keď si kúpite 200 jednotiek namiesto 2, tento cenový rozdiel medzi LCD a LED sa skutočne sčítava.
Pomáha aj tenký profil. Väčšina koľajníc-pre montáž okrajov políc bola navrhnutá s ohľadom na rozmery LCD, takže nemusíte bojovať s hardvérom.
Niečo vRozsah 500-700 nitov s IPS panelmifunguje dobre. VA funguje, ak sa všetci blížia z rovnakého smeru, ale ľudia nakupujú len zriedka. Uistite sa, že získavate natívne panely a veľkosť-, na ktorú sa zvyčajne pozeráteRozsah 23-42 palcov.
Dopravné informačné displeje
Vlaky, autobusy, letiská. Prostredie je drsné spôsobom, o ktorom ľudia nepremýšľajú, kým sa niečo nezlomí. Neustále vibrácie. Výkyvy teplôt, ktoré by zabili spotrebnú elektroniku. A tieto veci bežia 18+ hodín denne.
Požiadavky na certifikáciu robia toto rozhodnutie v podstate za vás.Železničný priemysel má EN50155, automobilový priemysel potrebuje certifikáciu E-Mark a schvaľovacie cesty pre LCD sú vyspelé a dobre{2}}zdokumentované. Certifikácia LED pre prepravu? Stále dobieham.
Okrem papierovania majú priemyselné montážne systémy LCD desiatky rokov overenú odolnosť voči vibráciám. Na hmotnosti záleží aj pri umiestňovaní displejov do vozidiel. A keďže ľudia sedia alebo stoja relatívne blízko, nestrácate výhodu rozlíšenia LCD.
Budete chcieť priemyselné-IPS panely, ktoré ovládajú minimálne-20 stupňov až +60 stupňov. Mali by sa zobraziť špecifikácie vibráciíMinimálna nepretržitá tolerancia 1G, ideálne s odolnosťou voči nárazom 3G. Jas okolo700-1000 nitovzvláda oslnenie z okien.

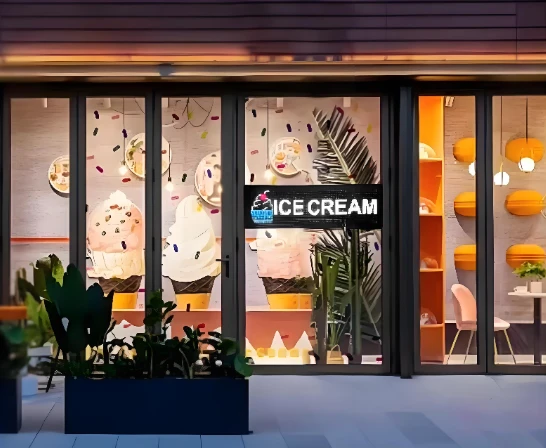

Vonkajšie výklady a výklady
Slnečné svetlo všetko mení. rozprávame sa100 000 luxovza jasného dňa. LCD tu fyzicky nemôže konkurovať.
LED je jediná skutočná možnosť vonku.Na boj s priamym slnečným žiarením potrebujete 5 000 – 8 000 nitov, a to nie je niečo, čo LCD dokáže poskytnúť. Odolnosť voči poveternostným vplyvom je tiež dôležitá, pretože budete chcieťIP65 alebo lepšiena prednej ploche. Dlhšie pozorovacie vzdialenosti (ľudia cez ulicu, okoloidúce autá) znamenajú, že by ste za hustotu pixelov LCD aj tak zaplatili.
Choď sRozstup pixelov P3-P6v závislosti od toho, ako ďaleko stojí váš typický divák. Uistite sa, že dostávateObnovovacia frekvencia 3840 Hztakže sa dobre fotí na sociálnych sieťach. Rozsah prevádzkových teplôt by mal zvládnuť čokoľvek, čo naň vrhá miestne podnebie.

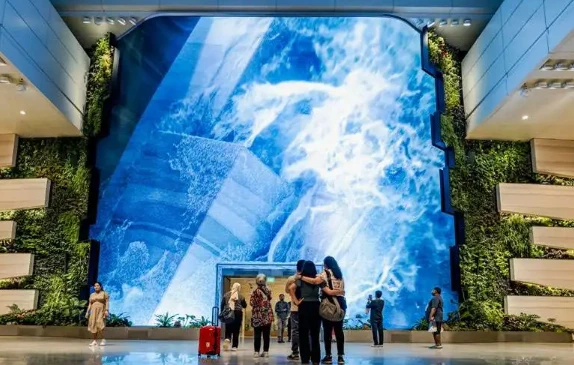

Veľké-inštalácie v interiéri
Obchodné centrá, letiská, kongresové centrá, firemné lobby. Veľké priestory s vysokými stropmi a divákmi, ktorí môžu byť vzdialení 20 metrov.
Bezproblémový faktor je to, čo tu zabíja LCD.Najväčší LCD panel, ktorý nájdete, má približne 88 palcov. Chcete ísť dlhšie? Dávate panely dohromady a tieto rámy sú viditeľné. Dizajnéri sa snažia začleniť rámy do estetiky.
LED moduly sa do seba hladko zamykajú.Chcete 30-metrové nepretržité zobrazenie? LED to zvláda. Zakrivená inštalácia ovinutá okolo stĺpa? LED to zvláda. Pozorovacie vzdialenosti v týchto priestoroch sa dokonale zhodujú s rozstupom pixelov P2,5-P4, čo je v každom prípade príjemná bodka pre LED.
Pre prémiové inštalácieP2.5funguje dobre. Štandardná komerčná práca funguje dobreP3-P4. Jas závisí od priestoru, ale zvyčajne800-1500 nitspokrýva väčšinu scenárov v interiéri. Určite si zaobstarajte návrh modulu s predným{1}}prístupom, pretože niekto bude musieť túto vec nakoniec opraviť a nechcete vysvetľovať, prečo musíte uzavrieť časť nákupného centra, aby ste sa dostali k zadnej časti displeja.

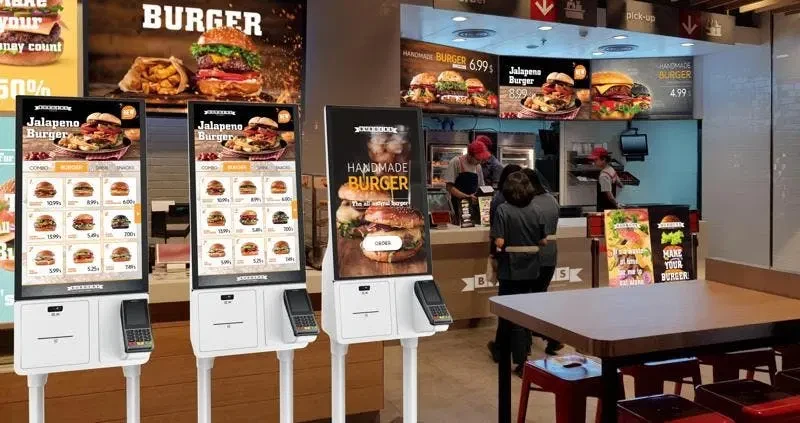

Reštauračné a QSR jedálne tabule
Tu záleží na rozpočte. Marže reštaurácií sú nízke a majitelia skúmajú každý nákup vybavenia.
Obsah tvorí prevažne text s občasným fotením jedla.LCD krásne vykresľuje text.Pozorovacia vzdialenosť je zvyčajne 1,5 až 4 metre, pričom obe technológie technicky fungujú dobre, ale kúpa a prevádzka LCD stojí podstatne menej.
Jedna vec, ktorú je potrebné zvážiť: kuchyne vytvárajú mastnotu a paru. Dokonca aj v jedálni tieto veci migrujú. Chcete nejaký druh ochranného skla na displeji. Štandardom je prekrytie tvrdeným sklom. Ak objednávate-samoobslužne,Dotyková schopnosť PCAPpridáva možno 15-20% k nákladom, ale otvára nové funkcie.
Jas okolo500-700 nitovzvláda typické osvetlenie reštaurácie.IP54 na prednej straneby sa mali považovať za povinné, nie voliteľné.
Dlhodobé{0}}úvahy o nákladoch
Počiatočné náklady sú len začiatok. Nižšie uvádzame hrubé porovnanie. Výsledky sa budú líšiť v závislosti od sadzieb za elektrinu, spôsobov používania a od toho, či sa niečo pokazí.
Pre lištovú obrazovku LCD (ekvivalent 37 palcov):akvizícia beží o$400, energia pri 12-hodinovej dennej prevádzke stojí možno 8 USD ročne v závislosti od sadzieb, vyčlenených približne 40 USD ročne na údržbu a výmena podsvietenia okolo 4. roku pridá ďalších približne 150 USD.Približne 800 dolárov za päť rokov.
Pre pruhovú obrazovku LED s ekvivalentnou zobrazovacou plochou na P2.5:akvizícia beží dookola$900, energia stojí o niečo viac, možno 13 dolárov ročne za rovnakých podmienok. Rezervy na údržbu môžu byť nižšie, pretože LED má tendenciu byť odolnejšie. Výmena modulu zvyčajne nie je potrebná do piatich rokov, ak je zakúpená slušná kvalita.Celkovo niekde okolo 1 050 – 1 100 USD.
LED beží o 35 % viac ako LCD za päť rokovv typických vnútorných scenároch.
Matematika sa mení pre rôzne situácie. Dlhšie nasadenia uprednostňujú LED-Podsvietenie LCD sa po 5. roku znižuje rýchlejšie, zatiaľ čo jas LED si zachováva 70 %+ až do 8. roku. Vonkajšie inštalácie posúvajú modely LCD s vysokým-jasom na $800+, pričom poskytujú horšiu životnosť, čím sú náklady LED-ekvivalentné alebo lacnejšie. Veľké bezproblémové inštalácie vyžadujú zložité zarovnanie rámčeka s LCD a jednoduchšia zostava LED vo veľkom rozsahu znižuje náklady na prácu dostatočne na to, aby sa medzera uzavrela.
Čo žiadať pri kúpe
Pre LCD barové obrazovky
Začnite so samotným panelom. Chcete vedieťkto to vlastne vyrobil (BOE, AUO, Innolux)a špecifické číslo modelu. Je to dôležité, pretože ide o to, ako overíte, že získavate natívny panel, a nie niečo, čo bolo vyrezané zo štandardného displeja. Rezané panely sú z nejakého dôvodu lacnejšie.
Špecifikácie jasu môžu byť zavádzajúce. Niektorí výrobcovia merajú v strede panelu, kde je to najjasnejšie, iní vám udávajú priemer cez celú plochu.Opýtajte sa, akú metódu použili.Stredová hodnota 700 nitov môže byť len 550 nitov v rohoch.
Získajtetyp podsvieteniav písaní od edge-lit a direct{1}}lit majú rôzne charakteristiky jednotnosti.Farebná škálaby mal byť špecifikovaný ako percento sRGB alebo iný štandard, ktorý si môžete skutočne overiť. Neprijímajte len „dobrú reprodukciu farieb“ ako odpoveď.
Dôležité sú aj prevádzkové veci:teplotný rozsah, hodnoty MTBF, na čo sa presne vzťahuje záruka (iba panely? podsvietenie? zdroj?). A uistite sa, že poznáte rozmery montážneho rozhrania predtým, ako navrhnete svoj inštalačný hardvér.
Pre LED barové obrazovky
Kvalita LED sa výrazne líši avýrobca čipuje vaša prvá stopa.Nationstar, Kinglight, Cree, Nichiasú mená, ktoré chcete vidieť. Všeobecná „vysoko{1}}kvalitná LED dióda nič neznamená.
Neverte hárku so špecifikáciami o rozstupe pixelov.Prineste si strmene, ak robíte inšpekciu v továrni.
Obnovovaciu frekvenciu si ľahko overíte sami. Vytiahnite telefón, prepnite na spomalené{1}}video s frekvenciou 240 snímok za sekundu a zaznamenajte obrazovku. Čierne pruhy rolujúce cez obrázok znamenajú, že obnovovacia frekvencia nie je taká, ako tvrdili. Trvá to 30 sekúnd a klientov to zachránilo pred zlými nákupmi.
Meranie jasu je ďalšou oblasťou, kde sú výrobcovia kreatívni. Ak míňate vážne peniaze,priniesť na kontrolu kalibrovaný merač. Displej s hodnotou 6 000 nitov, ktorý v skutočnosti poskytuje 4 500, ho na priamom slnečnom svetle nezničí.
Niektoré menej zrejmé veci, ktoré treba uviesť: Jekalibrácia fariebsúčasťou dodávky, alebo je to príplatok? Čo je to?tolerancia rovinnostimedzi modulmi? (Viditeľné švy často pochádzajú z modulov, ktoré nesedia dokonale v jednej rovine.) Ako dlho zaručiadostupnosť náhradného modulu? Minimálne päť rokov, pretože displej, ktorý nemôžete opraviť, je záväzok. A získajtepolitika mŕtvych pixelovv písomnej forme so skutočnými číslami, nie len "odvetvovou štandardnou prijateľnou sadzbou."
Tak ktorý?
LCD funguje lepšie pre:blízke zobrazenie do 1,5 metra, textový-obsah, štandardné vnútorné osvetlenie, projekty s ohľadom na rozpočet-, inštalácie s celkovou dĺžkou do 3 metrov, dotykové-aplikácie a dopravné prostredia s problémami s vibráciami.
LED má väčší zmysel pre:vzdialenosti sledovania viac ako 3 metre, video-dominantný obsah, prostredia s vysokým okolitým svetlom, akékoľvek polo{2}}vonkajšie alebo vonkajšie aplikácie, prezentácie prémiových značiek, plynulé presahy presahujúce 5 metrov, nepretržitá prevádzka plánovaná na viac ako 5 rokov a zakrivené alebo architektonicky kreatívne inštalácie.
Pozorovací rozsah 1,5 až 3 metre so štandardným vnútorným osvetlením môže byť oboma smermi. Pozrite sa na ďalšie faktory. Spočítajte, ktoré výhody sú dôležité pre konkrétny projekt.Keď je takmer rovnomerné, LCD zvyčajne vyhráva v cenepokiaľ nie je špecificky potrebná bezproblémová dĺžka, vonkajší jas alebo vplyv videa.
