Priemyselné{0}}LCD displeje: Praktická príručka špecifikácií pre 6 kľúčových odvetví

Priemyselná -trieda verzus komerčné LCD: Čo medzera v skutočnosti stojí

Priemyselná{0}}trieda je inžinierska klasifikácia, nie marketingová značka. V tabuľke nižšie sú zhrnuté merateľné rozdiely medzi panelmi vyrobenými pre kontrolované spotrebiteľské prostredia a panelmi navrhnutými pre skutočné-priemyselné nasadenie.

Komerčný monitor bežiaci na 60 stupňov znižuje podsvietenie v priebehu niekoľkých mesiacov. 300-nitový panel zmizne na priamom slnku. Dotykové rozhranie, ktoré zlyhá v rukaviciach, predstavuje bezpečnostný problém vo výrobe. Rozdiel v cene hardvéru medzi komerčnými a priemyselnými panelmi je takmer vždy menší ako následné náklady na poruchu vo výrobnom systéme alebo regulovanom zariadení. Porozumeniekde sa obmedzenia komerčnej{0}}úrovne zobrazenia stávajú praktickým problémomje prvým krokom k určeniu správnej alternatívy.

Šesť odvetví, ktoré závisia od priemyselných-LCD displejov

1. Výroba a priemyselná automatizácia

Panely HMI, monitory SCADA a operátorské terminály PLC bežia nepretržite v prostrediach kombinujúcich zvýšené teploty, častice vo vzduchu, hmlu chladiacej kvapaliny a pretrvávajúce vibrácie. Najčastejšou chybou špecifikácie v tomto sektore je podcenenie teplotného rozsahu: panel dimenzovaný na kancelárske podmienky - zvyčajne 0 až 50 stupňov - predčasne zlyhá na výrobných poschodiach, ktoré bežne dosahujú 55 – 65 stupňov blízko zariadenia produkujúceho teplo-. Operátori v rukaviciach OOP potrebujú dotykové rozhrania, ktoré spoľahlivo reagujú a okolité osvetlenie sa môže medzi zónami výrazne líšiť. Pre prehľad odostupné konfigurácie LCD displejov pre priemyselné prostredia, rad tvarových faktorov rieši najbežnejšie aplikácie HMI a ovládacích panelov.

• Jas:minimálne 300–500 nitov; vyššie v blízkosti stropného osvetlenia alebo okien
• Prevádzková teplota:-20 stupňov až 70 stupňov
• Ochrana:IP54 alebo vyššie pre otvorené výrobné prostredia
• Dotknite sa:Odporové alebo v rukaviciach-kompatibilné projektované kapacitné (PCAP)
• Príkon:Široký-rozsah jednosmerného prúdu (9–36 V) pre kompatibilitu s priemyselným napájaním

2. Lekárske a zdravotnícke vybavenie

Chirurgické vybavenie, pacientske monitory, rozhrania infúznych čerpadiel a diagnostické zariadenia-{1}}miesta starostlivosti kladú jedny z najnáročnejších požiadaviek na zobrazenie v akomkoľvek odvetví. Povrch musí vydržať opakovanú dezinfekciu pomocou nemocničných-činidiel - izopropylalkoholu, kvartérnych amóniových zlúčenín - bez optického zákalu alebo degradácie povrchu. Anti-reflexné vrstvy sú nevyhnutné pri vysoko{8}}intenzívnom hornom chirurgickom osvetlení. V sterilných procedurálnych nastaveniach sa{10}}dotykové funkcie rukavíc{11}}nedajú vyjednávať.

Jeden bod často prehliadaný vo fáze návrhu: samotný LCD modul nemá certifikáciu zdravotníckeho zariadenia. Na hotový produkt sa vzťahuje zhoda s normou IEC 60601-1. Displej musí byť vybraný a zdokumentovaný s ohľadom na túto cestu zhody od prvého dňa – dodávateľ, ktorý nie je schopný vypracovať protokoly o skúškach EMC alebo vyhlásenia o materiáli, oneskorí alebo vykoľají certifikáciu vo fáze kontroly, čo je podstatne drahší problém ako skorý výber správneho dodávateľa.

• Jas:400–700 nits pre rôzne klinické svetelné podmienky
• Povrchová úprava:Alkoholu-odolné, anti-statické, anti{2}}reflexné
• Dotknite sa:Kapacitné-kompatibilné s rukavicami; presná holá-kapacitná ruka pre diagnostické rozhrania
• Ochrana:Predný panel s krytím IP65 pre zariadenia vystavené kvapalinám alebo čistiacim prostriedkom
• Dokumentácia:Kompletné správy o EMC testoch a RoHS materiálové vyhlásenia požadované od dodávateľa panelov

3. Vozidlo-Montážne a prepravné systémy

Telematické panely vozového parku, informačné displeje pre vodiča, -diagnostické systémy v kabíne a železničné rozhrania HMI zdieľajú jednu základnú výzvu: čitateľnosť na slnku. 400-nitový displej je ťažko čitateľný v kabíne vozidla pri zamračenom dennom svetle; pod priamym letným slnkom efektívne mizne. Ten istý panel musí tiež prežiť −30 stupňov pri zimnom rannom štarte a 80 stupňov v zaparkovanej kabíne v lete - tepelný výkyv, ktorý eliminuje väčšinu komerčného hardvéru. Vibrácie pridávajú tretí rozmer zlyhania: uvoľnené konektory, prasknuté spájkované spoje a delaminované dotykové vrstvy sú bežné vo vozidlách s pretrvávajúcimi mechanickými vibráciami. ISO 16750-3 poskytuje relevantné testovacie štandardy pre automobilový priemysel. Pre aplikácie vyžadujúceodolný vonkajší výkon dotykovej obrazovky-v podmienkach vysokej premávkyplatia rovnaké požiadavky na jas a ochranu IP.

• Jas:minimálne 700 – 1 000 nitov; 1 500 nits pre panely priamo vystavené slnečnému žiareniu
• Prevádzková teplota:−30 stupňov až 80 stupňov alebo viac pre extrémne klimatické nasadenia
• Vibrácie a šok:Testované podľa ISO 16750-3 alebo ekvivalentnej prepravnej normy
• Ochrana:IP65 pre panely namontované v kabíne-; IP67 pre úplne exponované inštalácie
• Povrch:Difúzna anti{0}}reflexná alebo anti{1}}reflexná vrstva

4. Ropa, plyn a baníctvo

Monitorovacie stanice potrubí, kontrolné miestnosti na mori a podzemné banské zariadenia čelia kolísaniu teploty od -40 stupňov do 85 stupňov, neustálemu prachu a vlhkosti, pretrvávajúcim vibráciám a v určitých zónach potenciálne výbušnej atmosfére. Pre zariadenia inštalované v klasifikovaných nebezpečných oblastiach - bežných pri ťažbe ropy a plynu, chemickom spracovaní a určitých banských operáciách -Smernica ATEXv Európe (medzinárodne IECEx) je zákonná požiadavka na montáž konečného produktu. Výber komponentov na úrovni modulu displeja musí podporovať túto cestu zhody od začiatku návrhu. Zariadenia v tomto sektore bežne bežia 10 až 15 rokov a rovnaké prísne environmentálne normy platia aj v obranných aplikáciách, kde testovanie MIL-STD-810 pridáva ďalšie požiadavky na špecifikácie.

• Prevádzková teplota:−40 stupňov až 85 stupňov pre vonkajšie a podzemné inštalácie
• Ochrana:IP67 alebo IP68 pre riziko ponorenia alebo umývania pod vysokým-tlakom
• Súlad s nebezpečnou oblasťou:Výber komponentov kompatibilných s ATEX/IECEx- pre príslušné zóny
• Jas:500–1 000 nitov v závislosti od osvetlenia inštalácie
• Životný cyklus:Životnosť zariadení 10 až 15 rokov robí z potvrdenej-dlhodobej dostupnosti panela prevádzkovú požiadavku

5. Maloobchodné kiosky a samoobslužné-terminály

Samoobslužné{0}}kiosky, POS terminály, automaty na predaj lístkov a hotelové odbavovacie-systémy teraz bežne špecifikujú priemyselné-panely - nie pre extrémne podmienky prostredia, ale pre prevádzkové hodiny. Kiosk, ktorý beží 14 až 16 hodín denne, 365 dní v roku, akumuluje približne 5 000 až 6 000 prevádzkových hodín ročne. Podsvietenie spotrebiteľskej{13}}triedy hodnotené na zlomok tohto pracovného cyklu sa viditeľne zhorší počas prvého roka komerčného nasadenia. Antivandalská povrchová úprava je vo verejných inštaláciách dôležitá a panely IPS si zachovávajú presnosť farieb v širších pozorovacích uhloch ako alternatívy TN -, čo je dôležité, keď sa zákazníci približujú z rôznych výšok a uhlov. Preskúmajte našerozsah displeja kioskuasamoobslužné{0}}konfigurácie terminálov, alebo si pozritekompletný sprievodca nasadením samoobslužného kiosku-pre podrobný návod na inštaláciu a výber.

• Jas:500–700 nitov pre jasne osvetlené maloobchodné a tranzitné prostredia
• Dotknite sa:Projektovaná kapacita s anti{0}}vandalskou povrchovou úpravou
• Ochrana:Predný panel minimálne IP54 proti poliatiu a čistiacim prostriedkom
• Pozorovací uhol:Panel IPS je uprednostňovaný kvôli čitateľnosti zo širokého{0}}zákazníka-
• Životný cyklus:5+ rokov potvrdená dostupnosť náhradných dielov

6. Poľnohospodárstvo a priemyselný internet vecí

Presné ovládače zavlažovania, terminály na monitorovanie hospodárskych zvierat a okrajové uzly IIoT často fungujú na vzdialených miestach s obmedzeným prístupom k službám, vďaka čomu je primárnym hnacím motorom dlhodobá{0}}spoľahlivosť - v priebehu rokov, nie mesiacov -. Poľnohospodárske zariadenia čelia extrémnym teplotám, prachu, vlhkosti a vibráciám. Uzly IIoT bežiace na solárne alebo batériové napájanie pridávajú do zoznamu skutočných požiadaviek nízku spotrebu energie v pohotovostnom režime. Životnosť zariadení sedem až desať rokov znamená, že záväzky týkajúce sa dostupnosti panelov majú skutočnú prevádzkovú váhu.Integrované riešenia inteligentných LCD displejovkombinácia energeticky{0}}efektívneho dizajnu s robustnými environmentálnymi hodnoteniami je čoraz bežnejšia v precíznom poľnohospodárstve a infraštruktúre IIoT.

• Prevádzková teplota:−20 stupňov až 70 stupňov pre mierne oblasti; širšie pre extrémne podnebie
• Ochrana:Minimálne IP65 pre zariadenia-nasadené v teréne
• Dotknite sa:Rukavice-kompatibilné pre poľnohospodárske OOP
• Výkon:Efektívny jednosmerný vstup pre solárne{0}}aplikácie alebo aplikácie napájané batériou
• Životný cyklus:Životnosť 7 až 10 rokov vyžaduje potvrdenú dlhodobú-dostupnosť panelov

Ako prispôsobiť špecifikácie LCD vašej aplikácii

Pravý displej nie je najfunkčnejšou-kompletnou možnosťou v katalógu -, je to ten, ktorého špecifikácie sú v súlade so skutočným operačným prostredím. Spracovanie piatich rozhodnutí za sebou zabráni najbežnejším a nákladným chybám špecifikácií.

Krok 1: Pred hodnotením akéhokoľvek produktu zdokumentujte prevádzkové prostredie.Teplotný rozsah, vystavenie prachu a vlhkosti, úrovne vibrácií a okolité svetelné podmienky ovplyvňujú väčšinu rozhodnutí týkajúcich sa špecifikácií. Po zdokumentovaní môže byť každý nárok dodávateľa vyhodnotený na základe písomnej požiadavky, a nie ústneho predpokladu - a tento dokument chráni technické rozhodnutie počas životnosti produktu.

Krok 2: Nastavte jas na základe skutočných svetelných podmienok, nie na základe-najlepších predpokladov.Vnútorné kontrolované prostredia zvyčajne potrebujú 300–500 nitov. Silné okolité svetlo - maloobchodné podlahy, výrobné priestory v blízkosti okien, kabíny vozidiel - vo všeobecnosti vyžaduje 500 – 800 nitov. Priame slnečné svetlo vyžaduje minimálne 1 000 nitov. Pre aplikácie, kde je dôležitý faktor tvaru panelu popri jase, porovnanie medziFormáty LCD a LED lištypokrýva príslušné kompromisy-.

Krok 3: Vyberte si dotykovú technológiu tak, aby zodpovedala skutočným operátorom a podmienkam.Odporový dotyk funguje s rukavicami, mokrými rukami a dotykovými perami - spoľahlivo v špinavom prostredí alebo prostredí,{1}}ktorý sa vyžaduje OOP, ale je obmedzený na jeden-dotyk. Projektovaná kapacita (PCAP) poskytuje lepšiu čistotu obrazu a viac{4}}dotykovú podporu s možnosťou povrchu kompatibilného s rukavicami{5}}, ale je menej spoľahlivá pri silnom znečistení. Náš sprievodca poktoré scenáre najlepšie vyhovujú rôznym technológiám dotykovej obrazovkyposkytuje praktický východiskový rámec pre toto rozhodnutie.

Krok 4: Overte si dlhodobú-dostupnosť dodávok skôr, než sa zaviažete.Spotrebiteľské panely sú často prerušené bez varovania do 12 až 18 mesiacov od uvedenia na trh. Priemyselné zariadenia bežia desaťročie alebo viac. Opýtajte sa priamo: aký je záväzný životný cyklus produktu, aký je koniec--obdobia s upozornením na koniec životnosti a existuje posledný-čas-kúpy? Pri rozhodovaní o obstarávaní B2B vo veľkom rozsahu, akoObstarávanie a prispôsobenie displejov B2B kioskovfunguje - vrátane požiadaviek na dokumentáciu životného cyklu - stanovuje realistické očakávania.

Krok 5: Identifikujte požiadavky na certifikáciu v štádiu návrhu, nie v štádiu zhody.Lekárske produkty vyžadujú dokumentáciu IEC 60601-1 od dodávateľa displeja. Zariadenia do nebezpečných-zón si vyžadujú dokumentáciu ATEX alebo IECEx. Certifikáty CE, FCC a UL musia byť porovnané s existujúcimi správami o testoch dodávateľov. Objavenie medzery v dokumentácii vo fáze kontroly súladu stojí podstatne viac ako jej predchádzanie pri návrhu. náškompletný sortiment produktovzoznam dostupných certifikácií podľa modelu.

Často kladené otázky

Aké je minimálne hodnotenie IP pre vonkajší priemyselný displej?

IP65 poskytuje úplnú ochranu proti prachu a vode vrhajúcej sa z ľubovoľného smeru - praktická špecifikácia podlahy pre vonkajšie panely vystavené dažďu alebo bežnému{2}}čisteniu hadicou. IP67 rozširuje ochranu na dočasné ponorenie, čo je vhodné pre námorné aplikácie a prostredia spracovania potravín s vysokým-oplachom. Pre akúkoľvek vonkajšiu inštaláciu bez dodatočného ochranného krytu by sa IP65 malo považovať za minimálnu prijateľnú špecifikáciu, nie za cieľ.

Môže byť komerčný monitor použitý v priemyselnom prostredí?

Pre nenáročné-aplikácie s kontrolovanými teplotami, štandardnými prevádzkovými hodinami a minimálnym vystavením prachu alebo vlhkosti môže byť vhodný komerčný hardvér. V prostrediach s extrémnymi teplotami, nepretržitou prevádzkou 24 hodín denne, 7 dní v týždni, výraznými vibráciami alebo pravidelným umývaním, komerčné displeje zvyčajne zlyhajú pred dokončením jednej generácie produktu priemyselného systému. Rozdiel v nákladoch medzi komerčným a priemyselným panelom len zriedka odôvodňuje riziko neplánovaného prestoja vo výrobe alebo v regulovanom kontexte.

Aký je praktický rozdiel medzi odporovým a kapacitným dotykom na priemyselné použitie?

Odporové panely reagujú na prsty v rukaviciach, mokré ruky a dotykové perá - spoľahlivo v špinavom, mokrom alebo v prostredí, ktoré sa vyžaduje-v OOP, ale sú obmedzené na jeden-dotyk. Premietané kapacitné panely ponúkajú lepšiu čistotu obrazu a viac{4}}dotykovú podporu s povrchmi kompatibilnými s rukavicami{5}}, ale sú citlivejšie na silné znečistenie. Pre čisté-izby, lekárske aplikácie alebo aplikácie určené pre zákazníka- je kapacitné vo všeobecnosti tou správnou voľbou. pre vonkajšie použitie, výrobu a prostredie s vysokou{9}}kontamináciou je odpor spoľahlivejší.

Ako dlho zvyčajne vydrží podsvietenie LCD-priemyselnej kvality?

Zostavy podsvietenia priemyselnej{0}}triedy majú zvyčajne životnosť 50 000 hodín alebo viac. Pri ôsmich hodinách dennej prevádzky to znamená približne 17 rokov životnosti podsvietenia. Panelová-dostupnosť na úrovni panelov od zavedených priemyselných výrobcov LCD je vo všeobecnosti viazaná na päť rokov alebo viac, s formálnymi{7}}obdobiami{8}}upozornenia na ukončenie{8}}životnosti, aby sa umožnilo-plánovanie{10}}posledného{10}}kúpy - zmysluplná výhoda oproti spotrebiteľským panelom, ktorých výroba môže byť ukončená bez upozornenia do jedného až dvoch rokov od uvedenia na trh.

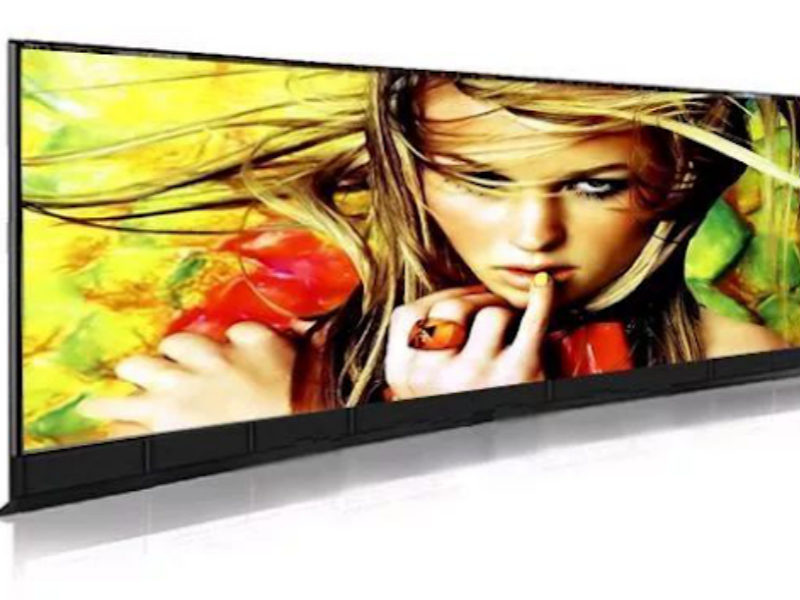

Ak ste v počiatočných fázach rozhodnutia o špecifikácii zobrazenia,osloviť priamos podrobnosťami vašej aplikácie a požiadavkami operačného prostredia. Pre aplikácie s neštandardným tvarovým faktorom -naširozsah obrazoviek LCD-v tvare pruhupokrýva konfigurácie vhodné pre-hrany políc, palubnú dosku vozidla a inštalácie prístrojového vybavenia, ktoré štandardné katalógové panely neriešia.
