Tieto zlyhania majú vzory a väčšinu z nich je možné diagnostikovať do 30 minút alebo menej. Táto príručka je štruktúrovaná podľa toho, ako riešenie problémov v skutočnosti funguje: počnúc tým, čo vidíte na obrazovke, a potom postupujte späť k príčine. Či už udržiavatekomerčné LCD obrazovkyv maloobchode, spúšťanie panelov vo verejných kioskoch alebo ladenie vstavaného hardvéru počas vývoja je diagnostický proces rovnaký.
Rýchly prehľad symptómov
Použite túto tabuľku ako svoj prvý filter. Viaceré príčiny môžu spôsobiť rovnaký príznak, preto ho berte ako východiskový smer, nie konečnú odpoveď.
| Symptóm | Najpravdepodobnejšia príčina | Prvá akcia |
|---|---|---|
| Úplne tmavá obrazovka, žiadne podsvietenie | Výpadok napájania alebo vypálená poistka | Zmerajte vstupné napätie na kolíkoch modulu |
| Obrazovka zapnutá, ale veľmi slabá | Zhoršenie podsvietenia alebo zlyhanie poľa LED | Nezávisle otestujte obvod podsvietenia |
| Slabý obraz viditeľný iba s baterkou | Samotný panel zlyhania podsvietenia - je funkčný | Skontrolujte pásy LED a obvod ovládača |
| Blikajúci alebo blikajúci displej | Uvoľnený plochý kábel alebo nestabilné napájacie napätie | Znovu pripojte všetky konektory; skontrolujte zvlnenie dodávky |
| Vertikálne alebo horizontálne čiary cez obrazovku | Prasknutý substrát alebo chyba IC ovládača | Vizuálna kontrola; vymeniť dosku ovládača |
| Pomiešané alebo chýbajúce znaky | Nezhoda protokolu alebo chyba firmvéru | Overte nastavenia komunikácie podľa údajového listu |
| Biela obrazovka bez obsahu | Zlyhanie inicializácie alebo strata signálu | Skontrolujte konfiguráciu protokolu; potvrďte načasovanie resetovania |
| Trvalý obraz duchov alebo vypálenie- | Statický obrázok na paneli starnutia je príliš dlhý | Cyklus napájania; spustiť pixel{0}}obnoviť testovací vzor |
| Dotykový vstup sa nezaregistruje | Poškodený dotykový kábel alebo poškodený firmvér | Skontrolujte plochý kábel; re-dotykový ovládač blesku |
| Náhodné reštarty alebo cyklovanie napájania | Napäťové špičky alebo nedostatočná prúdová kapacita | Meranie napájania osciloskopom; pridať prepäťovú ochranu |
Čo skutočne spôsobuje poruchy modulu LCD?
Degradácia podsvietenia
Podsvietenie je najčastejším{0}}zlyhaním jedného komponentu v moduloch LCD. Polia LED sa počas ich prevádzkovej životnosti postupne stlmujú -, na ktoré sa výrobcovia kvalifikujúNormy testovania spoľahlivosti polovodičov JEDECa hodnotená životnosť sa výrazne líši medzi panelmi spotrebiteľskej{0}}triedy a priemyselnej{1}triedy. Vždy si pozrite údajový list vášho konkrétneho modulu, kde nájdete jeho menovitú životnosť vo vašich prevádzkových podmienkach, nie všeobecný údaj z odvetvia.
Displej so zhoršeným podsvietením stále prechádza elektrickou kontrolou. Panel funguje -, len nemôže produkovať čitateľný obraz pri normálnom okolitom svetle. Ak obrazovka vyzerá prijateľne v tmavej miestnosti, ale pri jasnom osvetlení kancelárie alebo vonku je takmer neviditeľná, podsvietenie je prvou vecou, ktorú treba otestovať.
⚠️ Častá chyba:kompenzuje stmievanie podsvietenia posunutím jasu na maximum. To urýchľuje opotrebovanie LED a skracuje zostávajúcu životnosť už -degradujúceho komponentu. Výberom hardvéru s primeranou svetlosťou od začiatku sa problémom úplne vyhnete -, pozrite sa, čo odlišujeLCD moduly-komerčnej kvalityz alternatív{0}}pre spotrebiteľov.
Problémy s konektorom a káblom
Ploché káble, zebrové konektory a spájkované spoje sa vplyvom vibrácií, tepelných cyklov a opakovaného ohýbania zhoršujú. Režim zlyhania je takmer vždy prerušovaný: blikanie pri určitých orientáciách, poklesnuté segmenty displeja pri vibráciách alebo obrazovka, ktorá funguje pri spustení, ale zlyhá pri prevádzkovej teplote. Opätovné usadenie každého konektora pred objednaním dielov rieši významný podiel sťažností na mieste pri nulových nákladoch.
Environmentálny stres
Chlad spomaľuje odozvu tekutých kryštálov; teplo urýchľuje starnutie polarizátora a delamináciu lepidla; vlhkosť koroduje elektródy zvnútra a vytvára chýbajúce segmenty displeja, ktoré sa v priebehu týždňov postupne zhoršujú. Vždy špecifikujte najhoršie-prípady, nie priemerné. Pre aplikácie v náročných prostrediach,integrované riešenia LCD displejov so zodpovedajúcimi environmentálnymi hodnoteniamisa oplatí hodnotiť pred nasadením, nie po zlyhaní v teréne.
⚠️ Častá chyba:testovanie displeja v laboratórnych podmienkach a za predpokladu, že bude fungovať rovnako vonku, v chladnom sklade alebo v blízkosti zdroja vlhkosti - bez overenia, či sa trieda IP a teplotný rozsah modulu skutočne zhodujú s prostredím nasadenia.
Problémy s napájaním a poruchy ovládača
Napäťové špičky spôsobujú okamžité poškodenie IC vodiča. Zvlnenie napájania - Šum striedavého prúdu na koľajnici jednosmerného prúdu - spôsobuje jemnejšie, kumulatívne poškodenie: náhodné resety, šum obrazu a skrátenú životnosť LED. Maximálne povolené napätie zvlnenia nájdete v údajovom liste vášho modulu; neexistuje univerzálna prahová hodnota, ktorá by platila pre všetky typy panelov.
Chyby firmvéru a nesúlad protokolov sú samostatnou kategóriou, ktorá presvedčivo napodobňuje zlyhanie hardvéru. Biela obrazovka alebo zakódovaný výstup po výmene dosky alebo aktualizácii softvéru je veľmi často chybou konfigurácie, nie rozbitým panelom. Na tomto rozdiele záleží kedyporovnanie formátov LCD a LED lištových obrazoviek- rôzne technológie majú rôzne správanie protokolov a signatúry chýb.
Šesť{0}}krokový diagnostický proces
Prepracujte sa cez tieto v poradí. Zastavte hneď, ako zistíte chybu, - zbytočné výmeny strácajú čas a zavádzajú nové premenné.
Krok 1 - Vizuálna kontrola pred zapnutím-.Hľadajte praskliny, kondenzáciu za panelom, stopy po spálení na doske plošných spojov a posunuté alebo zalomené ploché káble. Ak zistíte fyzické poškodenie, nezapájajte napájanie. Skratované spojenie môže spôsobiť kaskádové poškodenie, ktoré je oveľa drahšie ako pôvodná porucha.
Krok 2 - Overte vstupné napätie.Na vstupné kolíky napájania modulu použite multimeter. Typické menovité napätia pre TFT panely sú 3,3 V, 5 V alebo 12 V - pozrite si svoj technický list. Čítanie viac ako 5 % mimo špecifikácie si vyžaduje vyšetrenie. V prípade občasných porúch pridajte osciloskop na kontrolu zvlnenia napájania v porovnaní s povolenou špecifikáciou v údajovom liste.
Krok 3 - Izolujte podsvietenie.V tmavej miestnosti svietijte baterkou na povrch panelu pod uhlom. Ak dokážete rozoznať slabý obraz, panel je funkčný a zlyhalo iba podsvietenie. Tento jediný test eliminuje polovicu diagnostického stromu za menej ako 10 sekúnd - a funguje rovnako dobrelištový-formát LCD displejovako na štandardných pravouhlých paneloch.
Krok 4 - Metodicky vymeňte káble a dosky.Načítajte známy-dobrý testovací vzor. Vymeňte plochý kábel za overenú pracovnú jednotku. Ak chyba nasleduje po kábli, problémom je kábel. Ak zostane na doske, doska je na rade. Najprv vymeňte najlacnejší a najdostupnejší komponent.
Krok 5 - Skontrolujte komunikačný protokol.Biela obrazovka alebo skomolený výstup po výmene dosky je takmer vždy chybou konfigurácie. Overte prenosovú rýchlosť (UART), režim SPI (CPOL/CPHA) alebo adresu I2C podľa údajového listu. Tento krok zachytáva neúmerný podiel porúch vprostredia zobrazovania kioskovkde sa moduly vymieňajú v teréne, často z neúplnej dokumentácie.
Krok 6 - Zopakujte podmienky poľa na lavičke.Displej, ktorý funguje v laboratóriu, ale zlyhá pri nasadení, má takmer vždy príčinu tepelnú alebo vibráciu. Konektor, ktorý je okrajový pri 22 stupňoch, sa môže úplne otvoriť pri 55 stupňoch. Aplikujte kontrolované teplo počas testovania na skúšobnom zariadení - porucha, ktorá sa objaví nad určitou teplotou, priamo identifikuje tepelnú rozťažnosť ako mechanizmus.
Opraviť alebo vymeniť? Rozhodovací rámec
Oprava má zmysel, keďchyba je lokalizovaná na jedinom vymeniteľnom komponente - kábli, poli podsvietenia, aktualizácii firmvéru - modul je súčasťou systému, kde zabezpečenie náhrady znamená značné prestoje alebo prepracovanie a náklady na opravu sú jednoznačne nižšie ako pri novej jednotke.
Výmena dáva väčší zmysel, keďobjavia sa viaceré príznaky súčasne. Tlmené podsvietenie, opotrebovanie konektora a zdvojené zobrazenie obrazu je spoľahlivým indikátorom konca životnosti, nie je to jediná opraviteľná chyba. Výmena má zmysel aj vtedy, keď aktuálny modul ponúka lepšie špecifikácie - vyšší jas, širšiu prevádzkovú teplotu, lepšiu ochranu proti vniknutiu -, čo by znížilo budúcu záťaž na údržbu.
Predtým, ako sa pustíte do niektorej z týchto ciest, prečítajte si týchto päť otázok:
- Ide o prvé zlyhanie jednotky alebo už predtým?
- Je chyba obmedzená na jeden vymeniteľný komponent?
- Sú celkové náklady na opravu - dielov, práce a prestojov - zreteľne nižšie ako náklady na výmenu?
- Vydrží opravená jednotka reálne aj počas zostávajúcich servisných požiadaviek systému?
- Ponúka súčasná náhrada zmysluplne lepšie špecifikácie pre túto aplikáciu?

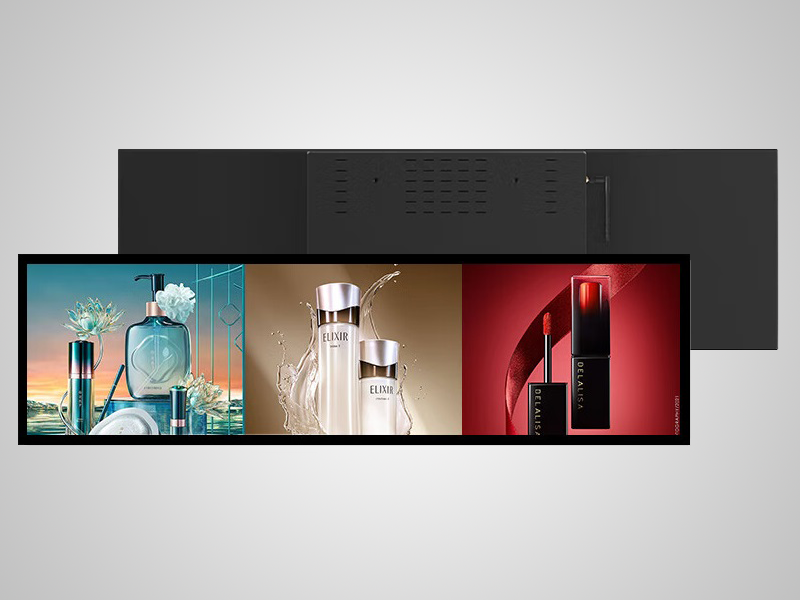

Ak tri alebo viac odpovedí uprednostňuje výmenu, je to vo všeobecnosti jasnejšia cesta. Prehliadajte celésortimentualeboporozprávajte sa s odborníkomo zdrojoch. Pre maloobchod a značenie,vlastné konfigurácie LCD pre maloobchodné značeniečasto poskytujú lepšiu dlhodobú{0}}ekonomickú stránku ako priama výmena typu-za-.
Preventívna údržba
- Kontrola prostredia:Nasaďte modul v rámci menovitého teplotného a vlhkostného rozsahu, pričom pri plánovaní použite najhoršie-prípady. V prostrediach s vysokou-vlhkosťou sú utesnené kryty s overeným hodnotením IP požiadavkou, nie preventívnym opatrením.
- Správa napájania:Používajte regulovaný spotrebný materiál s hardvérovou prepäťovou ochranou. Vyhnite sa nepretržitému spusteniu podsvietenia pri maximálnom jase - adaptívne ovládanie jasu znižuje opotrebovanie LED bez viditeľného vplyvu na použiteľnosť.
- Plánované kontroly:Mesačne - kontrolujte usadenie konektora a hľadajte kondenzáciu. Štvrťročne - spustite diagnostický testovací vzor a overte napájacie napätie pri záťaži. Každoročne - skontrolujte zvlnenie dodávky a skontrolujte optické vrstvy na delamináciu alebo starnutie polarizátora.

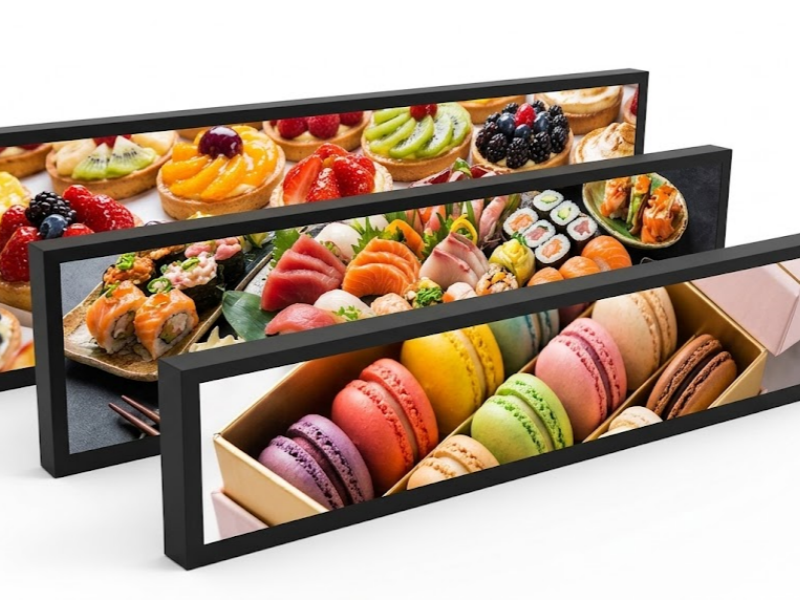

Presamoobslužný{0}}terminálnasadenia, ktoré bežia nepretržite v{0}}prostredí s vysokou návštevnosťou, je štvrťročná kontrola najhodnotnejšou-jednotlivou údržbou.Natiahnuté LCD obrazovky používané v prostredí supermarketovčelia špecifickému vystaveniu vlhkosti a čistiacim chemikáliám, ktoré štandardné plány údržby nemusia úplne riešiť.
Často kladené otázky
Na mojom LCD sa zobrazuje biela obrazovka - je panel poškodený?
Nie nevyhnutne. Biela obrazovka je častejšie zlyhaním komunikácie alebo inicializácie ako fyzickým poškodením. Overte konfiguráciu protokolu - prenosovú rýchlosť, režim SPI alebo adresu I2C - podľa údajového listu modulu. Toto je obzvlášť dôležité po aktualizácii firmvéru alebo výmene dosky, kde sa nastavenia možno nepreniesli správne.
Ako zistím, že zlyhalo podsvietenie alebo LCD panel?
Svietiť baterkou na povrch obrazovky pod uhlom v tmavej miestnosti. Ak vidíte slabý obraz, panel produkuje výstup správne a zlyhalo iba podsvietenie. Žiadny obraz pod baterkou znamená, že chyba je v paneli, doske ovládača alebo signálovej ceste medzi nimi.
Dá sa blikajúci displej opraviť bez výmeny modulu?
Vo väčšine prípadov áno. Blikanie je najčastejšie spôsobené uvoľneným plochým káblom, okrajovým spájkovaným spojom alebo nadmerným zvlnením napájania. Opätovné osadenie konektorov a overenie stability napájacieho napätia pri zaťažení rieši väčšinu blikajúcich sťažností skôr, ako je potrebná výmena komponentov.
Je bezpečné zapnúť displej, ktorý bol vystavený vlhkosti?
Nie. Pred zapnutím napájania nechajte modul úplne vyschnúť v prostredí s nízkou-vlhkosťou. Pri zapnutí na mokrom displeji hrozí riziko korózie elektródy a skratu, ktorý môže trvalo poškodiť panel.
Prečo môj displej funguje na lavičke, ale zlyhá v poli?
Poruchy-iba prerušovaného poľa sú takmer vždy spôsobené tepelnou rozťažnosťou pri prevádzkovej teplote, prerušovaním konektora-spôsobeným vibráciami alebo kondenzáciou počas spúšťania. Počas testovania na skúšobnom zariadení replikujte skutočnú teplotu prostredia nasadenia -, vibrácie, vlhkosť -. Návod na výber hardvéru, ktorý dôslednejšie zvláda náročné podmienky,tento prehľad-možností vysokovýkonného displeja LCDpokrýva najdôležitejšie rozdiely v špecifikáciách.
Záver
Poruchy LCD modulu sú čitateľné, keď viete, čo hľadať. Tmavý panel, blikajúca obrazovka, skomolený výstup - každý mapuje zvládnuteľný zoznam pravdepodobných príčin a štruktúrovaný diagnostický proces nájde skutočnú chybu rýchlejšie ako náhodná výmena komponentov. Rovnaký proces vám tiež jasne povie, kedy oprava prebehla a výmena je správnou odpoveďou.
Ak nedávne zlyhanie zaradilo do vašej agendy nový hardvér, preskúmajteako sa porovnávajú moderné komerčné LCD obrazovky s tradičnými možnosťami zobrazenia, alebopredložiť dopytprediskutovať vaše špecifické požiadavky na aplikáciu.
