Obnovovacie frekvencie ESL a výkon zobrazenia

Základné obmedzenie

Elektronické policové štítky fungujú pod fyzickým obmedzením, ktoré nemôže zakryť žiadne množstvo marketingu:elektroforetické častice sa pohybujú vo viskóznej tekutine a viskózna tekutina pohybu odoláva. Žiadna aktualizácia softvéru to nevyrieši.

Obnovovacia frekvencia ESL-zvyčajne300 ms až 2 000 mspre aktualizáciu na celú obrazovku-vyplýva priamo z času potrebného na to, aby nabité častice oxidu titaničitého a sadzí migrovali cez uhľovodíkové rozpúšťadlo pod aplikovaným elektrickým poľom. Častice narážajú na ťahové sily (Stokes ťahá, ak chcete technický termín, na matematike za ním záleží menej ako na praktickom efekte: častice sa v hustej tekutine spomaľujú). Elektrostaticky interagujú so susednými časticami. Po dlhšom odpočinku priľnú k stenám kapsuly.

Každá milisekunda času obnovenia odráža skutočné udalosti v molekulárnom{0}}rozsahu, ku ktorým dochádza súčasne v miliónoch mikrokapsúl. Tí, ktorí prichádzajú z pozadia LCD alebo OLED, by mali tento mentálny model úplne opustiť. Nejde o displeje, ktoré „skenujú“ pixely elektrónmi. Ide o elektrochemické systémy, ktoré fyzicky premiestňujú hmotu.

Hnacie krivky: Kde sa inžinierstvo stretáva s elektrochémiou

Theriadiaci priebehje miesto, kde sa optimalizačné úsilie sústreďuje najintenzívnejšie. Ide o napäťovú{1}}časovú sekvenciu, ktorá musí splniť štyri ciele súčasne: vymazať predchádzajúci obrázok, aktivovať pomalé častice, vytvoriť referenčný odtieň sivej a napísať nový obrázok-, a to všetko pri minimalizácii spotreby energie, zdvojených artefaktov a celkového trvania obnovenia.

Vymazanieje na prvom mieste. Displej nastaví všetky pixely do jednotného optického stavu, zvyčajne bieleho. Prečo sa trápiť? Pretože častice EPD vykazujú správanie sa-závislé od cesty. Pixel prechádzajúci z čiernej do sivej sleduje inú trajektóriu ako ten, ktorý prechádza z bielej do sivej. To sa ukázalo počas prvých nasadení, keď sa zákazníci sťažovali na nekonzistentné vykresľovanie v odtieňoch sivej. Vymazanie núti všetky pixely k spoločnému počiatočnému bodu, čím sa eliminuje závislosť od počiatočných podmienok.

Aktiváciasleduje -vysokofrekvenčné{1}} striedavé napätie (±15 V pri 50-100 Hz), ktoré osciluje častice medzi optickými extrémami. Tento proces otriasa voľné častice, ktoré sa dostali do pohodlia. Častice, ktoré zostali nehybné, vyvíjajú zvýšenú povrchovú adhéziu k stenám kapsuly a susedným časticiam. Testovanie odhaľuje optimálne trvanie aktivácie analýzou inflexného bodu krivky jasu-proti-času – presný moment, kedy pohyblivosť častíc dosiahne maximálnu odozvu. Choďte kratšie a pomalé častice zostanú pozadu. Choďte dlhšie a moc sa míňa.

Potom prídereferenčné zariadenie v odtieňoch sivej. Displej vytvára jednotný biely referenčný stav, pretože presnosť EPD odtieňov sivej kriticky závisí od začiatku od známej optickej základnej čiary. Najmä vloženie krátkeho nulového- intervalu napätia po tejto fáze zlepšuje následnú konzistenciu odtieňov šedej. Častice potrebujú chvíľu na stabilizáciu, kým budú požiadané, aby zasiahli presné medzipolohy.

nakoniecpísanie obrázkov. Napätie a trvanie špecifické pre pixel- privádza častice do cieľových pozícií. 16-úrovňová škála šedej vyžaduje presnú kontrolu vertikálnej distribúcie častíc v rámci každej mikrokapsuly – častice na hornom povrchu vytvárajú bielu farbu, na spodnej strane čiernu a medziľahlé polohy vytvárajú sivú farbu.

Tlačenie smerom k 300 ms

Ako rýchlo môžu systémy ESL skutočne ísť? Preukázala sa agresívna optimalizácia tvaru vlnyZníženie o 180 msv trvaní aktivačnej fázy aZníženie o 120 msv referenčnej fáze odtieňov sivej. Tieto zisky pochádzajú z niekoľkých techník rafinovaných počas viacerých cyklov nasadenia.

Analýza inflexných bodovumožňuje monitorovanie optickej odozvy v reálnom{0}}čase namiesto používania pevných časov aktivácie.Zníženie prepínania polarityzáleží, pretože obrátená polarita napätia generuje prúdové špičky a plytvá energiou{0}}sekvenčnými operáciami, aby sa minimalizovalo sčítanie týchto prechodov. Astrategické vkladanie 0V intervalovvyužíva hybnosť častíc, čo umožňuje pokračujúcu migráciu bez výdavkov na energiu.

Teoretické minimum pre materiály súčasnej{0}}generácie EPD sa zdá byť približne200 mspre prijateľnú kvalitu obrazu. Niektoré panely boli za kontrolovaných podmienok posunuté na 180 ms, ale zhoršenie kvality je badateľné. Prelomenie tejto bariéry si bude vyžadovať inováciu materiálov, nie šikovnosť tvaru vĺn.

Režimy obnovenia: Trilema o rýchlosti-kvalita{1}}duchov

Každá obnova ESL zahŕňa nevyhnutný troj{0}}východ. Žiadne inžinierstvo tomu nemôže uniknúť; človek si môže len vybrať, ktoré kompromisy prijme. Skúsenosti s nasadením v prostredí maloobchodu s potravinami, elektronikou a lekárňou priniesli presvedčivé závery o tom, kedy použiť jednotlivé režimy.

Globálne obnovenie (režim GC16)

Toto je úplný reset-750-2000 msčierneho-bieleho{1}}čierneho blikania, ktoré núti každú časticu prejsť úplnými migračnými cyklami. Vyzerá to dramaticky, zákazníci sa občas pýtajú, či štítky nefungujú zle, ale je to jediný režim, ktorý úplne eliminuje nahromadené pozičné chyby.

Globálne obnovenie je potrebné po predĺžených čiastočných obnovovacích sekvenciách, pri zobrazovaní-obrázkov s vysokou vernosťou alebo keď sa zdvojenie stalo vizuálne nevhodným. Jeden reťazec potravín spočiatku odolával „škaredému blikaniu“ a pokúšal sa spúšťať čisto čiastočné aktualizácie. O tri týždne neskôr boli ich propagačné štítky takmer nečitateľné. Teraz prevádzkujú globálne obnovenie každú noc počas zatvorených hodín.

Čiastočné obnovenie

Čiastočné obnovenie aktualizuje iba pixely, ktoré sa medzi snímkami líšia, pričom sa dokončí250-500 ms. Úspora času je podstatná-merania70% zníženie výkonupri typických aktualizáciách cien{0}}ale existuje kompromis.

Nezmenené pixely nedostávajú žiadne riadiace napätie. Ich častice sa postupne usadzujú do stále stabilnejších konfigurácií. Stabilný znie dobre, kým si človek neuvedomí, že stabilný znamená aj nehybný. Po 5 až 10 cykloch čiastočného obnovenia sa stanú viditeľné duchovné artefakty. Tento prah sa líši podľa výrobcu; niektoré panely tolerujú 15 cyklov, iné vykazujú problémy po 6. Jediným spoľahlivým prístupom je disciplinované pravidelné prerušovanie globálneho obnovovania.

Rýchle obnovenie (režim DU)

Režim priamej aktualizácieúplne obetuje možnosti v odtieňoch sivej. Každý pixel je binárny-čierny alebo biely, nič medzi tým. Toto umožňuje120-250 msaktualizácie jediným bleskom, ale okraje textu vyzerajú ako alias a obrázky neprichádzajú do úvahy.

V prípade cenovo-iba aplikácií ESL, ktoré zobrazujú číselné znaky, je režim DU často najlepším riešením. Vedľajší-test{3}}vedľa seba v obchode so spotrebnou elektronikou odhalil, že zákazníci nedokázali rozlíšiť -vykreslené ceny DU od cien poskytnutých GC16 pri bežnej vzdialenosti sledovania. Úspora energie bola výrazná.

Režim animácie A2

O80-120 ms, režim A2 sa približuje k obnovovacím frekvenciám-videa. Používa sa na ukážky produktov a interaktívne kioskové aplikácie.

Ale kompromisy sú vážne. Ghosting sa rýchlo hromadí. Kontrast klesá. Jemné detaily zmiznú po niekoľkých cykloch. Jeden klient chcel animovaný propagačný obsah na štítkoch na poličkách-technicky možný s formátom A2, ale kvôli zhoršeniu kvality obrazu po 30 sekundách to bolo nepraktické. Tento režim existuje pre vstup perom a krátke ukážky, nie produkčné nasadenie ESL.

Výber správneho režimu

Ako si vybrať? Úprimne povedané, zvyčajne za vás rozhoduje typ obsahu. Fotografické obrázky vyžadujú GC16; cenové čísla môžu používať DU. Frekvencia aktualizácií posúva rovnováhu-zriedkavé aktualizácie uprednostňujú kvalitu, časté aktualizácie rýchlosť. A bez ohľadu na primárny režim, globálne obnovenie musí prebiehať v definovaných intervaloch. Problému s akumuláciou duchov sa nedá vyhnúť.

Zobraziť parametre výkonu

Kontrastný pomer

Kontrastné pomery EPD sa zvyčajne pohybujú od8:1 až 15:1, pričom prémiové panely dosahujú20:1. Porovnanie so špecifikáciami LCD (1 000:1+) je zavádzajúce.

Kontrast EPD sa meria pri okolitom osvetlení-v skutočných podmienkach, keď zákazníci čítajú štítky na poličkách. Kontrast LCD klesá pod silným okolitým svetlom; Kontrast EPD sa zlepšuje. Merania čitateľnosti ESL v obchodnom prostredí s 800+ lux horným osvetlením ukazujú, že okolité LCD obrazovky sú úplne vyblednuté.

Snímače čiarových kódov potrebujú niekde v okolíkontrast 6:1na spoľahlivé čítanie{0}}testovali sme to na viacerých modeloch skenerov. Každá komerčná ESL, ktorú sme namerali, túto čiaru ľahko odstráni, čo znamená, že laserové skenery dokážu bez problémov prečítať čiarové kódy priamo z elektronického displeja.

Rozlíšenie a hustota pixelov

Hustota pixelov ESL (100-150 DPI) odráža zámernú inžiniersku voľbu, nie technologické obmedzenie. Vyššie rozlíšenie vyžaduje viac pixelov, pričom každý vyžaduje individuálnu jazdu-, čím sa zvyšuje čas obnovenia, spotreba energie a náklady na komponenty.

Niektorí klienti si vyžiadali zobrazenia v rozlíšení 200+ DPI. Na otázku o pozorovacej vzdialenosti bola odpoveď vždy nad 50 cm. Na túto vzdialenosť poskytuje 100 DPI primeranú čitateľnosť textu. Nad{6}}špecifikovaním rozlíšenia sa plytvá zdrojmi bez viditeľného prínosu.

Možnosť farieb

Štandardné čierne-a{1}}biele ESLzostáva ťahúňom: najrýchlejšie obnovenie (300 ms), najnižší výkon, najvyššia spoľahlivosť. Efektívne zvláda 90 % aplikácií na zobrazenie ceny.

Štyri-farebné systémypomocou technológie E Ink Spectra 3100 umožňuje simultánne zobrazenie čiernej/bielej/červenej/žltej farby. Užitočné pre zvýrazňujúce farby-špecifické pre značku, ale časy obnovenia sa predlžujú.

Plne-farebné panelypomocou technológie ACeP Gallery môžete vytvárať fotografické obrázky. Azúrový-purpurový-žltý-systém bielych častíc je skutočne pôsobivý-fotografie produktov zobrazené na týchto paneloch sa často považujú za vytlačené. AleObnovovacie časy + 1500 msa výrazne vyššie náklady obmedzujú aplikáciu na prípady prémiového použitia, kde vizuálny vplyv odôvodňuje náklady.

Pokiaľ ide o farbu, vždy je otázkou, či dodatočná informačná hodnota oprávňuje zásah na čas obnovenia, energiu a jednotkové náklady. Deväťkrát z desiatich to robí monochromatický.

Ghosting: Trvalý artefakt

Ghosting nie je chyba, ktorú treba odstrániť. Je to prirodzená vlastnosť elektroforetickej technológie, ktorá si vyžaduje riadenie.Každý, kto sľubuje výkon EPD{0}}bez duchov, buď zavádza nepravdivé informácie o technológii, alebo predáva panely, ktoré sa obnovujú dostatočne pomaly, aby skryli problém.

Odkiaľ Ghosting pochádza

Prispievajú tri mechanizmy.Neúplná migrácia častíc-častice nedosiahnu zamýšľanú pozíciu v dôsledku nedostatočného trvania jazdy alebo napätia.Distribúcia zvyškového náboja-nerovnomerné nahromadenie náboja na stenách kapsuly ovplyvňujúce následný pohyb častíc. Ahysterézia adhézie častíc-častice, ktoré zostali nehybné, čím sa zvýšila priľnavosť k povrchu.

Značný čas sa venovalo charakterizácii správania duchov u rôznych výrobcov panelov. Variácie sú významné; niektoré panely sú viditeľné po 5 čiastočných aktualizáciách, zatiaľ čo iné tolerujú 12-15.

Faktory životného prostredia to zhoršujú

Teplotanesmierne záleží. Viskozita rozpúšťadla sa zvyšuje pri nízkych teplotách, čo bráni pohybu častíc a zhoršuje tvorbu duchov. Pod 10 stupňov je potrebné predĺžiť časy obnovenia alebo akceptovať viditeľné artefakty. Pri teplote nižšej ako 0 stupňov sa štandardné panely stávajú problematickými-v chladiacich boxoch s použitím panelov, ktoré nie sú určené na prevádzku za studena, boli pozorované úplne nečitateľné displeje.

Napätie batérieovplyvňuje aj ghosting. Vybité batérie poskytujú znížené hnacie napätie, čo spôsobuje neúplnú migráciu častíc. Jeden klient lekárne zažil záhadné problémy s duchmi, ktoré sa ukázali ako chybné batérie v sérii štítkov. Systémy ESL by mali implementovať detekciu vybitia batérie- s preventívnymi upozorneniami na údržbu.

Obnoviť históriuzlučuje všetko. Pixel, ktorý opakovane zobrazuje rovnaký obsah, vytvára čoraz trvalejšie konfigurácie častíc. Statický obsah sa vytvára rýchlejšie ako dynamický obsah-neintuitívny, kým nepochopíte mechanizmus adhézie.

Správa Ghostingu v praxi

Pravidelné globálne obnoveniezostáva primárnym zmiernením. Typickým odporúčaním je povinné{1}}obnovenie celej obrazovky po každých 5 až 10 čiastočných aktualizáciách, hoci optimálny interval sa líši v závislosti od panela a prevádzkových podmienok.

Teplotne{0}}kompenzované vyhľadávacie tabuľkypomoc v premenlivom prostredí. Parametre riadenia uložené v LUT indexovaných podľa teploty automaticky predlžujú trvanie tvaru vlny pri nízkych teplotách. Merania ukazujú40% redukcia duchovpomocou dobre{0}}vyladenej teplotnej kompenzácie v porovnaní s pevnými parametrami.

Kompenzácia historického rámuje sofistikovanejšia-na úpravu aktuálnych kriviek riadenia na základe{1}}histórie obnovenia na úrovni pixelov, aby sa kompenzovalo nahromadené pozičné skreslenie. Nie všetky ESL ovládače to podporujú, ale robí to merateľný rozdiel na paneloch, ktoré sú v prevádzke mesiace.

Dizajn obsahuzáleží tiež. Biele pozadie s čiernym textom vytvára menej viditeľných duchov ako inverzné farebné schémy. Šablóny ESL by mali byť navrhnuté s ohľadom na vlastnosti zdvojeného obrazu-vyhýbajte sa veľkým jednoliatym čiernym oblastiam, ktoré budú zjavne zdvojené, uprednostnite biele pozadie.

Výkon obnovenia-na úrovni systému

Individuálny čas obnovenia ESL je len jednou zložkou latencie aktualizácie systému. Pri nasadení s tisíckami štítkov dominuje sieťová architektúra celkovej dobe aktualizácie. Niektorí klienti sú posadnutí vylepšeniami obnovenia panela s viac ako 50 ms, pričom ignorujú úzke miesta v sieti, ktoré pridávajú 30 sekúnd k ich aktualizačným cyklom.

Komunikačné protokoly

Patentované RF systémy pod 1 GHzponúkajú maximálnu oblasť pokrytia a penetráciu budov. Komunikačný dosah brány-k-značke presahuje 25 metrov, čo je dôležité v-rozsiahlom maloobchodnom prostredí. Obmedzenia šírky pásma obmedzujú kapacitu simultánnych aktualizácií, ale pre typické vzory maloobchodných aktualizácií sa to zriedka stáva prekážkou.

Bluetooth Low Energy s PAwR(Periodická reklama s odpoveďami, pridaná v BLE 5.4) umožňuje štandardizovanú obojsmernú komunikáciu s veľkým počtom zariadení. Jediný prístupový bod môže teoreticky adresovať32 640 štítkov-128 skupín krát 255 štítkov na skupinu. Pravidelný interval reklamy určuje latenciu systému; kratšie intervaly poskytujú rýchlejšiu odozvu pri vyšších nákladoch na energiu. Systémy BLE boli nasadené s 1-sekundovými intervalmi pre časovo citlivé aplikácie a 10-sekundovými intervalmi pre bežné aktualizácie cien.

Topológia sietesleduje hviezdny vzor s centralizovanými bránami. Každá brána pokrýva definovanú zónu; prekrývajúce sa pokrytie zabezpečuje redundanciu. Veľké maloobchodné nasadenia si vyžadujú starostlivé plánovanie RF kanálov-jedného nasadenia, kde dve brány na susedných kanáloch vytvárali interferenčné vzory spôsobili 15 % stratu paketov.

Skutočná{0}}svetová priepustnosť

Vo výrobných systémoch,3 000 aktualizácií štítkov za 5 minútprostredníctvom jedinej brány je trvalo dosiahnuteľné. End-to{2}}koniec latencie od príkazu servera do dokončenia zobrazenia3-10 sekúndv závislosti od zaťaženia siete a požiadaviek na opakovanie.

Zásadný prehľad zo skúseností s nasadením: v prípade typických scenárov aktualizácií maloobchodu, kde sa zmeny cien prejavia na tisíckach štítkov, obmedzuje výkon siete na-úrovni systému celkový čas aktualizácie, a nie rýchlosť obnovenia jednotlivých štítkov. Optimalizácia jednotlivých obnovovacích frekvencií pod 500 ms poskytuje znižujúce sa výnosy, keď šírenie siete vyžaduje sekundy.

Spotreba energie a výdrž batérie

Spotreba energie EPD sa vyskytuje takmer výlučne počas obnovovacích udalostí. Pohotovostný prúd je zanedbateľný-namerali sa mikroampéry. Tento profil umožňujeviac{0}}ročná výdrž batériez mincových buniek, čo zostáva jedným z najsilnejších argumentov pre ESL-založené na EPD.

Čo spotrebúva energiu

Počet pixelovmá lineárny vzťah-väčšie displeje spotrebujú úmerne viac.Hĺbka odtieňov šedejzáleží, pretože 16-úrovňový GC16 vyžaduje zložitejšie priebehy ako binárny režim DU.Výber režimu obnoveniamá veľký vplyv; globálne obnovenie spotrebuje 2-3× viac energie ako čiastočné obnovenie. Ateplotaovplyvňuje odber energie, pretože chladné prostredie vyžaduje dlhšie priebehy.

Životnosť batérie v praxi

PreLítiové mincové články CR2450s kapacitou približne 600 mAh je pozorovaný výkon nasledovný:

Tieto projekcie predpokladajú prevádzku pri izbovej teplote. Aplikácie pre chladiarenské úložiská-chladené a mrazené časti-zažívajú zrýchlené vybíjanie batérie vďaka zvýšenému obnovovaciemu výkonu a zníženej kapacite batérie pri nízkych teplotách. Štítok určený na 5 rokov pri izbovej teplote môže vydržať 2 roky v chladiacom obale.

Každé obnovenie spotrebúva obmedzenú kapacitu batérie. Jeden klient chcel, aby animované cenové propagácie prebiehali nepretržite-batérie vydržali tri týždne. Systémoví architekti musia pred výberom hardvéru definovať požiadavky na frekvenciu aktualizácie. Štítok vyžadujúci hodinové aktualizácie vyžaduje inú architektúru batérie ako štítok, ktorý sa aktualizuje denne.

Vplyv teploty na výkon

Teplota ovplyvňuje výkon ESL prostredníctvom viacerých mechanizmov, čím sa stávajedna najdôležitejšia environmentálna premenná. Toto sa opakovane preukázalo pri nasadení v predajniach s{1}}kontrolovanou klímou, chladiacich boxoch, sekciách mrazených potravín a vonkajších aplikáciách.

Viskozita rozpúšťadla

To sa dostane do určitej chémie, ale krátka verzia: EPD rozpúšťadlo za studena hustne. Vzťah zhruba nasleduje po anArrheniova krivka-bez toho, aby sme sa dostali príliš hlboko do termodynamiky, dôležité je, že efekt je exponenciálny, nie lineárny.

O25 stupňov(referenčná podmienka), častice vykazujú nominálnu pohyblivosť. O0 stupňov, viskozita sa zhruba zdvojnásobí, rýchlosť častíc sa zníži na polovicu. O-20 stupňovviskozita sa zvýši približne 4x, čo si vyžaduje proporcionálne predĺžené trvanie tvaru vlny. Matematika to predpovedá celkom dobre, hoci skutočné-výsledky sa niekedy líšia v závislosti od konkrétneho zloženia rozpúšťadla, ktoré každý výrobca používa.

Testovanie tvrdení jedného výrobcu o „širokej teplote“ spustením ich panelov pri teplote -15 stupňov odhalilo obnovovacie časy predĺžené zo 400 ms na 1 100 ms. Panely fungovali, ale špecifikácie naznačovali oveľa lepší výkon za studena.

Klasifikácia prevádzkového rozsahu

Štandardné panelypokrytie 0 stupňov až 40 stupňov so základným výkonom.Panely s rozšíreným rozsahomrukoväť -10 stupňov až 50 stupňov s miernou kompenzáciou tvaru vlny.Široké teplotné panely-nevyhnutné pre mraziace boxy-fungujú od -25 stupňov do 60 stupňov pomocou špecializovaných laminátových materiálov na prednej strane, integrovaného snímania teploty a adaptívneho výberu tvaru vlny. Pravdamraziace-panelyoptimalizované pre -30 stupňov až 10 stupňov existujú, ale vyžadujú prémiové ceny.

Kompenzácia teploty

Wide-teplotná ESL zahŕňa-snímače teploty na čipe, viacero sád parametrov tvaru vlny uložených v pamäti a automatický výber parametrov na základe nameranej teploty. Predĺžené trvanie tvaru vlny pri prevádzke za studena a znížené kolísanie napätia pri prevádzke pri vysokých-teplotách.

Postih za výkon pri-prevádzke pri vysokej teplote nie je-triviálny. Merania ukazujú obnovovacie časy pri spustení extrémnych teplôtdvojnásobok až trojnásobokvýkon pri-izbovej teplote. Klienti, ktorí nasadzujú v chladiarenských prostrediach, to musia zohľadniť vo svojich výpočtoch načasovania aktualizácie.

Kde sa požiadavky ESL rozchádzajú NOVÁ SEKCIA

Všeobecná špecifikácia „retail ESL“ pokrýva asi 60 % skutočných-nasadení. Zvyšných 40 % zahŕňa špecializované požiadavky, ktoré sa objavia len pri skúmaní konkrétnych vertikálnych trhov. To, čo funguje v obchode so spotrebnou elektronikou, veľkolepo zlyháva v sklade mrazených potravín. Nasledujúce časti dokumentujú skúsenosti s nasadením v rôznych odvetviach, kde sa štandardné predpoklady ESL zrútia.

Čerstvé potraviny a potraviny: Dynamické ceny spĺňajú zásoby podliehajúce skaze

Maloobchod s čerstvými potravinami predstavuje najnáročnejšiu aplikáciu ESL z jednoduchého dôvodu: hodnota produktu počas vystavenia neustále klesá. Steak, ktorý v pondelok ráno stojí 15 USD/lb, môže mať v stredu večer hodnotu 7 USD/lb, ak sa nepredá. Tradičné papierové etikety nedokážu zachytiť túto hodnotovú krivku. ESL môže-ale požiadavky na implementáciu sa podstatne líšia od štandardných cien potravín.

Dynamické zníženie cienvyžaduje frekvenciu aktualizácie, ktorá by vybila štandardné ESL batérie v priebehu mesiacov. Oddelenie čerstvého jedla, v ktorom sa denne aktualizujú štyri ceny-ranné zásoby, úprava na poludnie, večerné zníženie ceny, nočný reset-spotrebuje batériu 4× rýchlejšie ako štítok v stredisku-, ktorý sa aktualizuje raz týždenne. Výber chemického zloženia batérie sa posúva od štandardných gombíkových článkov CR2450 smerom k lítium-tionylchloridovým článkom s vyššou kapacitou alebo nabíjateľným možnostiam s indukčnými nabíjacími stanicami zabudovanými do držiakov na poličkách.

Zobrazenie dátumu spotrebypridáva požiadavky na hustotu informácií. Jednoduchá cenovka potrebuje asi 50 znakov. Štítok čerstvých potravín, ktorý zobrazuje cenu, jednotkovú cenu, dátum balenia, predaj-podľa dátumu a spotrebu-podľa dátumu, potrebuje 150+ znakov s čitateľnými veľkosťami písma. Displej sa primerane zväčšuje – štítky s veľkosťou 2,9" a 4,2" sa stávajú štandardom, pričom 2,13" postačuje pre obchod v centre.

Oddelenie čerstvých morských plodov jedného obchodného reťazca nasadilo 4,2-palcové troj-farebné ESL s integrovaným NFC na interakciu zákazníkov so smartfónom. Červená zvýrazňujúca farba zvýrazňuje položky, ktoré sa blížia k predaju-podľa dátumu s automatickým progresívnym znížením cien: 15 % zľava pri zostávajúcich 48 hodinách, 30 % pri 24 hodinách, 50 % po 12 hodinách vyžaduje skutočnú integráciu zásob{1}. konektivita-infraštruktúra ESL sa v podstate stala súčasťou systému znižovania objemu inventára, a nie len nástrojom na zníženie cien o 23 % v pilotnom oddelení, ktoré zaplatilo za celé nasadenie za sedem mesiacov.

Prostredie so studeným puzdrompredstavte vyššie uvedené teplotné komplikácie. Chladiče mlieka bežiace na 4 stupne spôsobujú citeľné spomalenie obnovovania. Prípady mäsa pri 2 stupňoch sú horšie. Obaly na mrazené potraviny pri -18 stupňoch vyžadujú špecializované panely so širokou teplotou, ktoré stoja o 40 – 60 % viac ako štandardné jednotky. Jeden predajca mrazených potravín pôvodne nasadil do svojej zmrzlinovej sekcie štandardné panely; štítky sa stali nečitateľné do týždňa, pretože sa nahromadili duchovia z neadekvátneho obnovenia pri prevádzkovej teplote.

Teplotný gradient v chladiacich boxoch vytvára ďalšiu zložitosť. Systémy vzduchových clôn vytvárajú teplotné rozdiely 8-}12 stupňov medzi predným okrajom (teplejšie, pri miešaní vzduchu v blízkosti okolitého vzduchu) a zadným okrajom (chladnejšie, blízko výparníka). Štítky na prednej strane obalu na mlieko môžu fungovať pri 8 stupňoch, zatiaľ čo štítky na zadnej strane fungujú pri 2 stupňoch - dostatočne odlišných na to, aby si vyžadovali odlišné časovanie tvaru vlny. Sofistikované nasadenia implementujú snímanie teploty podľa štítku s individuálnymi parametrami obnovy.

Sledovanie zásob podliehajúcich skazeintegrácia predstavuje ďalší vývoj. Keď sa systémy ESL obojsmerne prepoja so správou zásob, štítok sa stane senzorom aj displejom. Detekcia-vypredania zásob-identifikujúca, kedy je pozícia na poličke prázdna na základe nedostatočnej predajnej aktivity-umožňuje automatické upozornenia na doplnenie. Jedno výrobné oddelenie znížilo-z-incidentov so skladom o 34 % pomocou integrovaného monitorovania zásob ESL-, ktoré označilo pozície bez aktivity predaja na viac ako 4 hodiny počas špičiek.

Skladová a priemyselná logistika: Mierka mení všetko

Nasadenie priemyselných skladov ESL funguje pod obmedzeniami, s ktorými sa architekti maloobchodných systémov stretávajú len zriedka. Obchod s potravinami môže mať 15 000 SKU na ploche 40 000 štvorcových stôp. Distribučné centrum, ktoré obsluhuje tento reťazec potravín, má 50,{7}} SKU na ploche 500 000 štvorcových stôp s výškou stropu 40 stôp. Modely šírenia RF, ktoré fungujú v maloobchodnom prostredí so stropom 12{13}}stôp, úplne zlyhajú v sklade s oceľovými regálmi siahajúcimi až do 35 stôp.

Identifikácia skladového miestavyžaduje iné priority zobrazenia ako maloobchodné cenovky. Dominantnou informáciou nie je cena,{1}}ale kód polohy, SKU a množstvo. Šablóny skladu ESL zvyčajne zobrazujú identifikátory umiestnení v 48-bodových alebo väčších písmach čitateľných z 3+ metrov, čo umožňuje operátorom vysokozdvižných vozíkov a pracovníkom zberných-balíkov identifikovať miesta bez toho, aby sa priblížili ku košu. Požiadavky na kontrastný pomer sa sprísňujú, pretože sledovanie prebieha pri premenlivom priemyselnom osvetlení-niektoré uličky pod priamymi výškovými svietidlami pri 1500+ luxoch, iné v tieni pri 200 luxoch.

Vyberte si-ľahkú{1}}integráciurozširuje ESL za pasívne zobrazovanie do aktívneho vedenia pracovného toku. LED indikátory integrované s e-papierovými displejmi blikajú a nasmerujú pracovníkov na výber miesta. EPD ukazuje, čo si vybrať; LED ukazuje, kde si vybrať. Kombinované systémy znižujú chybovosť výberu z typických 0,5-1% rozsahov až po 0,1% alebo lepšie. Posuny spotreby energie-Indikácia LED počas vychystávania spotrebuje viac energie ako e{10}}cyklus obnovy papiera. Architektúra batérií sa tomu prispôsobuje, často sa presúva na lítiové články AA alebo káblové napájanie pre miesta s vysokou aktivitou.

Prostredia stojanov s vysokými{0}výškamistresových RF komunikačných systémov. Kovové regály vytvárajú viaccestné rušenie. Vysoké uličky vytvárajú tieňové zóny. Jedna brána pokrývajúca 25 metrov v maloobchode môže pokryť iba 8-10 metrov v hustom skladovom prostredí. Hustota brán sa zvyšuje 3-4× v porovnaní s maloobchodným nasadením pri ekvivalentnom pokrytí. Niektoré nasadenia skladov prevádzkujú hybridné siete pod 1 GHz na prienik do hustých rackových oblastí, WiFi pre otvorené pracovné priestory s middleware zjednocujúcim komunikačnú vrstvu.

Mobilné displeje-na vysokozdvižnom vozíkupredstavujú vznikajúci skladový variant ESL. Namiesto štítkov na pevných poličkách sa displeje montujú na stožiare vysokozdvižného vozíka a dostávajú pokyny na odber v reálnom čase-, keď operátori navigujú skladom. Tieto zariadenia sa priebežne aktualizujú-umiestnenie, množstvo, ďalšie miesto určenia-, čo si vyžaduje architektúru napájania úplne odlišnú od statických štítkov políc. Napájanie z elektrického systému vysokozdvižného vozíka je štandardné; prevádzka na batériu nie je vhodná pre aplikácie s nepretržitou{6}}aktualizáciou.

Automatizácia počítania zásobvyužíva obojsmernú komunikáciu ESL. Integrácia RFID umožňuje automatické počítanie cyklov-produktov označených preukazom RFID v blízkosti jednotiek ESL vybavených čítačkami RFID a aktualizácie inventára bez manuálneho skenovania. Nasadenie distribučného centra znížilo námahu pri počítaní fyzických zásob o 60 % pomocou ESL-integrovaného počítania RFID cyklu, ktoré udržalo trvalú presnosť zásob nad 99 %.

Tvrdé hodnotenie prostrediazáležitosť v priemyselnom kontexte. Odolnosť proti prachu a striekajúcej vode IP54 je základom pre skladové ESL; IP65 sa stáva nevyhnutným v prostrediach s postupmi umývania. Chemická odolnosť je dôležitá v zariadeniach, ktoré manipulujú s rozpúšťadlami alebo čistiacimi prostriedkami. Jeden sklad automobilových dielov vyžadoval štítky odolné voči vystaveniu brzdovej a prevodovej kvapaline-štandardné kryty ESL znehodnotené v priebehu niekoľkých mesiacov. Špecializované kryty s chemicky -odolnými polykarbonátovými krytmi zvýšili jednotkové náklady o 35 %, ale ukázali sa ako nevyhnutné pre dlhú životnosť nasadenia.

Zdravotná starostlivosť a farmácia: O presnosti sa-nedá vyjednávať

Nasadenia ESL v lekárňach čelia regulačným požiadavkám, ktoré neexistujú v bežnom maloobchode. Chyba určovania cien v obchode s potravinami znamená sťažnosti zákazníkov a potenciálne právne odhalenie podľa zákonov o správnosti cien. Chyba v označení lieku v lekárni môže znamenať poškodenie alebo smrť pacienta. Rizikový profil zásadne mení priority návrhu systému.

Zobrazenie identifikácie liekuvyžaduje hustotu informácií nad rámec typického maloobchodného ESL. Štítok na poličke lekárne musí obsahovať: názov lieku (značku a generikum), silu, liekovú formu, číslo NDC, cenu, jednotkovú cenu, výrobcu a často aj požiadavky na skladovanie. Umiestnenie na 2,13" štítok si vyžaduje starostlivú typografiu-alebo častejšie nasadenie 2,9" alebo väčších displejov. Niektoré lekárne používajú 4,2-palcové štítky s QR kódmi, ktoré odkazujú na úplné informácie o predpisovaní.

Overenie správnosti čiarového kódusa stáva kritickým. Zamestnanci lekárne viackrát skenujú lieky počas pracovných postupov vydávania-príjmov, skladovania, vyťahovania, overovania, vydávania. Zobrazený čiarový kód ESL- musí správne naskenovať v každom kroku. To sprísňuje požiadavky na kontrastný pomer nad maloobchodné minimá. Testovanie naprieč zariadeniami na skenovanie v lekárňach ukazuje, že staršie overovacie skenery pre lekárnikov-niektoré stále používajú technológiu CCD namiesto moderných laserových alebo zobrazovacích skenerov-vyžadujú na spoľahlivé čítanie kontrast 10:1 alebo lepší. Výber panela musí zohľadňovať najhoršie{11}}prípady skenovacieho zariadenia v nainštalovanej základni.

Oblasti kontrolovaných látokzaviesť požiadavky na fyzickú bezpečnosť. Lieky podľa plánu II-V vyžadujú zabezpečené úložisko s protokolovaním prístupu. ESL v skriniach s kontrolovanými látkami sa musí integrovať so systémami kontroly prístupu do skríň-zobrazovaním indikátorov obmedzeného prístupu, zaznamenávaním, ktoré štítky boli viditeľné pri každom otvorení skrine, prípadne vypínaním zobrazenia pri pokusoch o neoprávnený prístup. Jedna nemocničná lekáreň integrovala ESL so systémom riadenej správy látok, aby zobrazovala inventárne-počítače v reálnom čase, ktoré sa automaticky aktualizujú pri výdaji liekov, čím sa eliminuje manuálne odsúhlasovanie počtu.

Skladovanie liekov v chladničkekombinuje požiadavky lekárenskej presnosti s problémami chladiaceho-reťazca. Vakcíny, inzulín a niektoré biologické látky vyžadujú skladovanie pri teplote medzi 2-8 stupňami . Široko{6}}teplotné panely ESL sú povinné. Niektoré aplikácie chladiarní v lekárňach vyžadujú zaznamenávanie teploty pomocou integrovaných senzorov ESL-, ktoré zobrazujú aktuálnu teplotu spolu s informáciami o liekoch, čím poskytujú vizuálne overenie, či skladovacie podmienky zostávajú v rámci špecifikácií bez toho, aby sa od personálu vyžadovala kontrola samostatného monitorovacieho zariadenia.

Prevádzka nemocničnej lekárnepridať zložitosť nad rámec maloobchodných lekární. Vozíky na lieky, automatizované dávkovacie skrinky a satelitné lekárne predstavujú rôzne požiadavky ESL. ESL-namontované na vozíku vyžaduje robustnú konštrukciu, ktorá vydrží opakovanú prepravu; displeje musia zostať čitateľné pod žiarivkovým osvetlením typickým na chodbách nemocníc. Automatizovaná integrácia dávkovacích skríň vyžaduje komunikačné protokoly kompatibilné so softvérom na správu skríň-často proprietárne systémy s obmedzenými možnosťami integrácie tretích-stran.

Dokumentácia o súlade s predpismivyžaduje audit traily, ktoré maloobchodné systémy ESL len zriedka poskytujú. Akreditácia spoločnej komisie pre nemocničné lekárne vyžaduje dokumentáciu o presnosti označovania liekov. Systémy riadenia ESL musia zaznamenať každú aktualizáciu štítku s časovou pečiatkou, autorizáciou používateľa a podrobnosťami o zmene obsahu. Prieskum Spoločnej komisie v jednom nemocničnom systéme konkrétne skúmal ich schopnosti auditu ESL; inšpektor si vyžiadal dokumentáciu postupov overovania presnosti štítkov za posledných 12 mesiacov.

Maloobchod s elektronikou a{0}}vysokou hodnotou: Konkurenčné ceny v reálnom{1}}čase

Maloobchodný predaj spotrebnej elektroniky funguje na cenovo-transparentnom trhu, kde zákazníci bežne kontrolujú ceny konkurencie na smartfónoch, keď stoja v predajni. Hodnotová ponuka ESL sa presúva z úspor práce smerom k schopnosti konkurencieschopnej odozvy-schopnosť vyrovnať sa alebo prekonať konkurenčné ceny v reálnom čase-namiesto čakania na nočné aktualizácie súboru cien.

Integrácia monitorovania konkurenčných cienspája systémy ESL so službami cenového spravodajstva, ktoré neustále rušia webové stránky konkurentov. Keď hlavný konkurent zníži svoju cenu na vlajkovej lodi smartfónu, služba cenového spravodajstva zistí zmenu v priebehu niekoľkých minút, cenový nástroj vyhodnotí pravidlá marže a aktualizované ceny sa rozšíria na štítky v rámci 3-10-sekundovej latencie siete. Jeden maloobchodný predajca elektroniky znížil-odchody na základe cien o 18 % po implementácii porovnávania konkurenčných cien v reálnom čase prostredníctvom svojej infraštruktúry ESL.

Bohaté zobrazenie informácií o produktevyhovuje nákupom za vyššiu protihodnotu, typickým v maloobchode s elektronikou. Zákazník kupujúci notebook za 1 500 USD chce špecifikácie-procesor, pamäť, úložisko, rozlíšenie displeja a výdrž batérie. Väčší formát ESL (7,5" a viac) umožňuje zobrazenie špecifikácií, ktoré si predtým vyžadovali tlačené karty so špecifikáciami. Niektorí predajcovia elektroniky nasadzujú kombináciu príslušenstva s elektronickým -papierom na stanovovanie cien a špecifikácií spolu s malými LCD obrazovkami pre propagačný video obsah-, pričom využívajú silné stránky každej technológie.

Displej príslušenstvapoužíva ESL na podporu predaja príslušenstva. Displej s informáciami „funguje s:“ spája primárne produkty s kompatibilným príslušenstvom-puzdrami pre telefóny, káblami pre laptopy, hrami pre konzoly. Dynamické oceňovanie príloh môže ponúkať zľavy na balíky zobrazené na doplnkovom ESL, keď ESL primárneho produktu indikuje úrovne zásob, ktoré si vyžadujú pohyb.

Integrácia proti{0}}krádežisa stáva relevantným pre-tovar s vysokou hodnotou. Systémy ESL sa môžu integrovať s elektronickým dohľadom nad výrobkami (EAS) a sledovaním inventára-na základe RFID. Keď je štítok EAS odstránený bez riadnej deaktivácie, súvisiace ESL môže zobraziť výstrahu alebo zmeniť vzhľad. Sofistikovanejšie implementácie aktualizujú počty inventára v reálnom-čase, keď sú produkty odstraňované z bezpečnostných prvkov, čo umožňuje okamžité-vypredanie zásob.

Ceny životného cyklu produktupre elektroniku sa riadi predvídateľnými vzormi-uvádzanie prémiových cien, konkurencieschopné ceny v polovici-životnosti, ceny na konci{2}}-životnosti. ESL umožňuje automatické cenové pravidlá životného cyklu, ktoré upravujú marže na základe veku produktu, úrovne zásob a plánov uvádzania následných produktov. Keď sa uvedie na trh nový iPhone, ESL predchádzajúcej generácie sa automaticky aktualizuje s cenou výpredaja podľa vopred-definovaných pravidiel marže bez manuálneho zásahu.

Správa demo jednotkyv maloobchode s elektronikou používa varianty ESL určené pre zobrazovacie zariadenia. Tieto jednotky sa často integrujú s bezpečnostnými sieťami, systémami správy napájania a interaktívnymi kioskami. Displej môže pri nečinnosti zobrazovať ceny a pri interakcii zákazníkov s ukážkovým produktom prepnúť na hlavné funkcie. Niektoré implementácie používajú senzory priblíženia na detekciu prítomnosti zákazníka a zodpovedajúcu aktualizáciu zobrazeného obsahu.

Priemyselné diely a MRO: Dlhé{0}}výzvy v oblasti zásob

Distribútori údržby, opráv a prevádzky (MRO) a dodávatelia priemyselných dielov spravujú profily zásob radikálne odlišné od spotrebiteľského maloobchodu. Typický distribútor MRO nesie 100,000+ SKU s dlhou -distribúciou-20 % SKU generuje 80 % výnosov, zatiaľ čo 80 % SKU má minimálny pohyb. Tradičné prístupy označovania ekonomicky zlyhávajú, keď náklady na údržbu etikiet prevyšujú maržu produktu pre pomaly sa pohybujúce položky.

Ekonomika s vysokým{0}}SKU-posun ESL ROI výpočty. V maloobchode s potravinami pochádza návratnosť ESL predovšetkým z úspor práce pri zmenách cien. Pri distribúcii MRO pochádza návratnosť zo zlepšenia presnosti zásob a zníženého zastarávania pri pomaly-obrátkovom sklade. Distribútor spojovacích materiálov znížil odpisy inventára-o 31 % po nasadení ESL-integrovaného sledovania inventára, ktoré identifikovalo pomalé{7}}obrátkové zásoby pre propagačné ceny pred zastaraním.

Displej technickej špecifikáciepožiadavky pripomínajú skôr lekáreň ako potraviny. Priemyselné diely vyžadujú zobrazenie rozmerových špecifikácií, tried materiálov, certifikácií a informácií o kompatibilite. ESL distribútora ložísk zobrazuje: číslo dielu, výrobcu, priemer otvoru, vonkajší priemer, šírku, menovitý počet otáčok, zaťažiteľnosť a príslušné špecifikácie (ISO, ABEC atď.). Požiadavky na hustotu informácií smerujú k väčším displejom a starostlivému typografickému dizajnu.

Systémy skladového umiestneniapri distribúcii dielov často používajú vlastné schémy lokalizačného kódovania vyvinuté v priebehu desaťročí prevádzky. Integrácia ESL sa musí prispôsobiť starým formátom umiestnenia a zároveň potenciálne umožniť migráciu smerom k štandardizovanému kódovaniu polohy. Manažment zmien sa stáva rovnako dôležitým, ako pracovníci skladu technickej implementácie-navyknutí na kódy umiestnení, ktoré používajú 20 rokov, odolávajú zmenám formátu bez ohľadu na možnosti systému.

Terminály-pre zákazníkovna pultoch dielov profitovať z integrácie ESL. Keď si zákazník vyžiada súčiastku, personál pultu sa opýta na systém a displeje ESL na skladovacom mieste sa rozsvietia alebo zobrazia pokyny na vyzdvihnutie. Niektorí distribútori dielov zaviedli pracovné postupy „priniesť do pultu“, kde displeje ESL na skladových miestach zobrazujú pokyny na vyzdvihnutie a mená pracovníkov na pultoch, čo umožňuje viacero simultánnych interakcií zákazníckych služieb s jasnou identifikáciou vyzdvihnutia.

Stavebné a montážne operáciepoužite ESL na usmernenie výberu komponentov pre viac{0}}dielne zostavy. Súprava hydraulického systému môže obsahovať čerpadlo, motor, ventily, armatúry, hadicu a kvapalinu-, z ktorých každý je uložený na rôznych miestach skladu. Displeje ESL na každom mieste zobrazujú objednávku súpravy, potrebné množstvá a stav dokončenia. Integrácia s montážnou dokumentáciou zobrazuje pracovné pokyny spolu s identifikáciou komponentov.

Inventár spravovaný{0}}dodávateľom (VMI)programy využívajú ESL na zdieľanie viditeľnosti. Keď dodávatelia spravujú úrovne zásob u zákazníkov, ESL môže zobraziť stav doplňovania, dátumy došlých zásielok a skladovú dostupnosť. Táto transparentnosť podporuje-včas{3}}výrobné programy vyžadujúce spoľahlivú dostupnosť dielov bez nadmerných investícií do zásob.

ESL vs. alternatívne zobrazovacie technológie NOVÁ SEKCIA

Výber ESL nie je len o výbere najlepšieho panela e-papierov. Ide o výber správnej zobrazovacej technológie pre danú aplikáciu.E-papiersúťaží sLCD policové displeje, segmentové displeje a tradičné papierové štítky-každý s odlišnými výkonnostnými charakteristikami, cenovou štruktúrou a výhodnými bodmi aplikácie. Nasledujúca analýza poskytuje technický základ pre rozhodnutia o výbere technológie.

E-Papierové (EPD) elektronické policové štítky

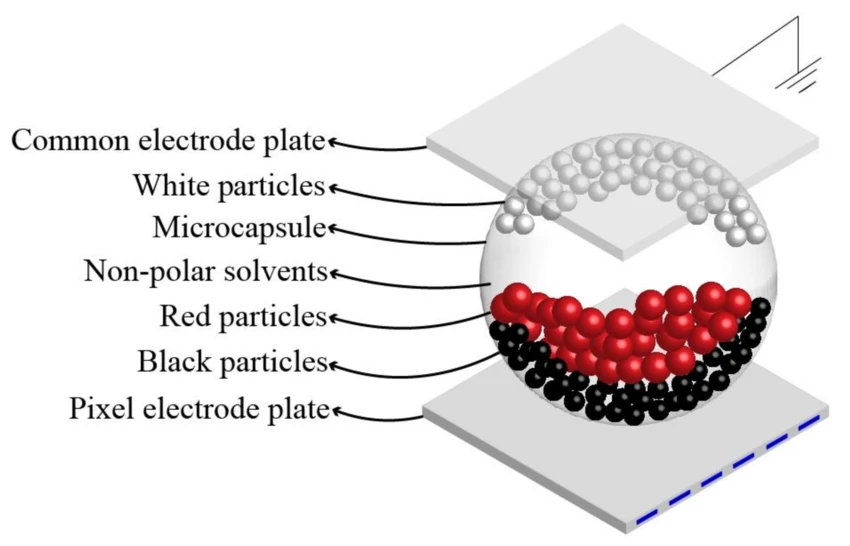

Princíp fungovania: Elektroforetická migrácia častíc v suspenzii mikrokapsúl pod aplikovaným elektrickým poľom. Bistabilný-zachováva obraz bez napájania.

Silné stránky: Nulová spotreba energie v statickom režime (skutočná bistabilita), vynikajúca čitateľnosť pri okolitom svetle, široké pozorovacie uhly (170 stupňov +), vzhľad podobný papieru,{2}}ktorý sa prirodzene integruje do maloobchodného prostredia, niekoľko{3}}ročná výdrž batérie z mincových článkov, čitateľnosť na slnku pre vonkajšie použitie a aplikácie s vysokým-jasom.

Obmedzenia: Pomalé obnovovanie (300{2}}2000 ms pre úplnú aktualizáciu), obmedzená schopnosť farieb (1 – 4 farby pre komerčné produkty, objavujúce sa plné farby), duchovné artefakty vyžadujúce pravidelné úplné obnovovanie, zníženie výkonu pri nízkych teplotách, vyššie počiatočné jednotkové náklady ako pri alternatívach LCD.

Štruktúra nákladov: Zobrazovacie moduly 3-15 USD v závislosti od veľkosti a farebnej kapacity; kompletné ESL jednotky s ovládačom, komunikáciou, krytom a batériou $ 8-40; infraštruktúra (brány, softvér na správu) pridáva 0,50 – 2 USD na štítok pre typické nasadenia.

Optimálne aplikácie: Cenovo{0}}centrické maloobchodné označovanie so zriedkavými aktualizáciami (potraviny, zmiešaný tovar, lekáreň), vonkajšie prostredie alebo prostredie s vysokým{1}}okolitým-osvetlením, nasadenia uprednostňujúce výdrž batérie pred rýchlosťou aktualizácie, aplikácie vyžadujúce papier-ako estetický vzhľad.

LCD policové displeje

Princíp fungovania: Modulácia svetla z tekutých kryštálov s LED podsvietením. Vyžaduje nepretržité napájanie pre podsvietenie; stav displeja sa neudržiava bez napájania.

Silné stránky: Rýchle obnovenie (štandard 60 Hz, vhodné pre video), plná farebná schopnosť s miliónmi farieb, vysoký jas pre pozornosť-pútavých propagácií, schopnosť zobrazovať video a animácie, vyspelá technológia s rozsiahlym dodávateľským ekosystémom.

Obmedzenia: Nepretržitá spotreba energie (3-15 W pre typické displeje na okraji police), slabý výkon pri okolitom osvetlení (vyblednutý vzhľad vo svetlých maloobchodných prostrediach), obmedzenia pozorovacieho uhla (typické ±60 stupňov pred zmenou farby), zlyhanie podsvietenia je bežným režimom zlyhania, vyžaduje si káblovú infraštruktúru napájania.

Štruktúra nákladov: Zobrazovacie moduly 15-50 USD v závislosti od veľkosti; kompletná sieťová polica zobrazuje 50 – 200 USD; náklady na inštaláciu často prevyšujú náklady na hardvér kvôli požiadavkám na napájaciu infraštruktúru.

Optimálne aplikácie: Reklamné koncovky, kde animácia priťahuje pozornosť, video{0}}reklamné zobrazenia, časovo{1}}obmedzené propagačné kampane, prostredia s riadeným osvetlením (interiéry nákupných centier, letiskové obchody), aplikácie, kde už existuje energetická infraštruktúra.

Segmentové LCD displeje

Princíp fungovania: Jednoduché segmenty z tekutých kryštálov (ako displeje kalkulačky) poháňané vyhradenými ovládačmi segmentov. Veľmi nízka spotreba energie, ale obmedzená na pred-definované znakové sady.

Silné stránky: Extrémne nízke náklady (0,50 – 2 USD na displej), veľmi nízka spotreba energie (mikroampéry pre statické zobrazenie), široký teplotný rozsah, jednoduchá elektronika riadenia, spoľahlivosť overená desaťročiami používania.

Obmedzenia: Pevné vzory segmentov obmedzujú zobrazovaný obsah (zvyčajne iba číslice a obmedzené znaky), žiadne grafické možnosti, obmedzené možnosti veľkosti, esteticky starý vzhľad, každý znak vyžaduje vyhradený vzor segmentu.

Štruktúra nákladov: Zobrazovacie moduly s objemom do 1 USD; kompletné jednotky zobrazenia ceny 2-5 USD; minimálne náklady na infraštruktúru.

Optimálne aplikácie: Čisto číselné zobrazenie ceny tam, kde sa nevyžaduje flexibilita obsahu, extrémne náklady{0}citlivé nasadenia, veľkoobjemové aplikácie uprednostňujúce ekonomiku jednotky pred schopnosťami, nasadenia v drsnom prostredí, kde sofistikovaná elektronika vytvára riziko spoľahlivosti.

Papierové štítky (manuálne)

Princíp fungovania: Potlačené papierové štítky vložené do plastových držiakov alebo prilepené priamo na okraje políc. Aktualizované manuálne pracovníkmi predajne.

Silné stránky: Najnižšie technologické náklady (v skutočnosti nulové pre hardvér displeja), neobmedzená grafická flexibilita, žiadna elektronika, ktorá by mohla zlyhať, žiadne požiadavky na infraštruktúru, známy pracovný postup pre zamestnancov maloobchodu.

Obmedzenia: Pracovný-náročný proces aktualizácie (15-30 sekúnd na štítok pre skúsených zamestnancov), náchylný na chyby (odhadované problémy s presnosťou ceny 5 – 15 % v typickom maloobchode), náklady na materiál a spotrebný materiál, obmedzená schopnosť vykonávať rýchle zmeny cien, environmentálny odpad z likvidácie štítkov.

Štruktúra nákladov: Držiaky štítkov 0,10 $-0,50 za kus; papierové štítky 0,01 USD-0,05 za kus; priebežné náklady na prácu a materiály zvyčajne prevyšujú náklady životného cyklu ESL v priebehu 2-4 rokov pre aplikácie s vysokou frekvenciou aktualizácie.

Optimálne aplikácie: Veľmi malé maloobchodné prevádzky, v ktorých sú náklady na pracovnú silu zanedbateľné (vlastník-prevádzkované predajne), prostredia s extrémne nízkou frekvenciou aktualizácií, dočasný alebo vyskakovací{1}}obchod, kde investície do infraštruktúry nie sú opodstatnené, aplikácie vyžadujúce neobvyklé fyzické formáty, ktoré nie sú dostupné v elektronických možnostiach.

Rámec výberu technológie

Kritériá rozhodovania pre výber zobrazovacej technológie zahŕňajú viacero faktorov, ktoré sa musia zvážiť podľa priorít aplikácie:

Frekvencia aktualizácievýrazne ovplyvňuje výber technológie. Aplikácie s menej ako týždennými aktualizáciami len zriedka ospravedlňujú investície do ESL; papierové štítky zostávajú ekonomické. Aplikácie s dennými aktualizáciami dosahujú prelomovú hranicu ESL do 2-3 rokov. Aplikácie s viacerými dennými aktualizáciami výrazne uprednostňujú ekonomiku ESL.

Zložitosť obsahuovplyvňuje výber technológie. Čisto číselné zobrazenie ceny môže využívať segmentový LCD pri najnižších nákladoch. Ceny plus obmedzený text (názvy produktov, jednotkové ceny) vyhovujú e-papierovému ESL. Bohatý grafický obsah alebo video vyžadujú LCD napriek vyšším nákladom na energiu.

Podmienky prostrediaobmedziť možnosti. Vysoké okolité svetlo (vonkajšie, okná, jasné osvetlenie predajne) uprednostňuje reflexný displej e-papiera. Prostredia s riadeným osvetlením dokážu efektívne využívať LCD. Extrémne teploty (v chlade, vonku) vyžadujú vhodné hodnotenie panelov bez ohľadu na výber technológie.

Dostupnosť energetickej infraštruktúryčasto určuje realizovateľnosť. Miesta bez dostupného napájania alebo miesta, kde by napájanie bolo neúmerne drahé, si vyžadujú ESL-napájanie z batérie. Miesta s už zavedenou napájacou infraštruktúrou (nad-okruhmi osvetlenia políc) môžu zvážiť možnosti LCD.

Analýza celkových nákladov na vlastníctvotreba zvážiť:

Tieto čísla sa značne líšia v závislosti od miestnych nákladov na pracovnú silu, frekvencie aktualizácií a rozsahu nasadenia. Výpočet zvyčajne uprednostňuje predčasné ukončenie školskej dochádzky pre frekvenciu aktualizácií nad 1-2-krát týždenne na trhoch práce s rozvinutou ekonomikou.

Hybridné stratégie nasadenia

Len málo predajcov používa jednotnú zobrazovaciu technológiu vo všetkých aplikáciách. Hybridné stratégie prispôsobujú technológiu požiadavkám aplikácie v rámci jedného maloobchodného prostredia:

E-papier na cenu, LCD na propagáciupoužíva ESL na rutinné stanovovanie cien v celom obchode, pričom rozmiestňuje LCD obrazovky na koncových krytoch, pokladniach a propagačných miestach, kde schopnosť videa a vysoký jas priťahujú pozornosť zákazníkov. Tento prístup zachytáva výhody efektivity ESL pre väčšinu štítkov a zároveň zachováva flexibilitu propagácie tam, kde je to najdôležitejšie.

Segmentový LCD pre cenu, e-papier pre informácienasadzuje lacné segmentové displeje pre čisto číselné ceny a zároveň používa väčšie displeje na elektronickom papieri{0}}na podrobné informácie o produkte, kde zložitosť obsahu oprávňuje vyššiu cenu. Tento prístup minimalizuje náklady na-základné štítky s veľkým objemom a zároveň umožňuje zobrazovanie bohatých informácií tam, kde hodnota zákazníka odôvodňuje investíciu.

Zhoda technológie-teplotnej zónynasadzuje štandardné ESL v okolitých maloobchodných priestoroch, pričom používa široké-varianty teplôt v chladiacich zónach a potenciálne sa rozhoduje pre odolnejšie segmentové displeje v mraziarňach, kde je dokonca aj-e{2}}energetický výkon papiera marginálny. Výber technológie sa riadi skôr environmentálnymi požiadavkami než uplatňovaním jednotných špecifikácií.

Škálujte-primeranú infraštruktúrumôže používať ESL s úplnou sieťovou infraštruktúrou vo veľkoformátových predajniach{0}} pri nasadzovaní samostatných segmentových displejov alebo dokonca papierových štítkov v obchodoch menšieho formátu, kde investície do infraštruktúry nie sú ekonomicky škálovateľné. Výber technológie zohľadňuje rozsah nasadenia spolu s technickými požiadavkami.

Vznikajúce technológie

Vysoko{0}}rýchlostný výskum EPD

Laboratórne demonštrácie boli dosiahnuté75Hz obnovovacia frekvenciana e-papierových paneloch{1}}približujúcich sa k oblasti LCD. Tieto ukážky na priemyselných konferenciách sú skutočne pôsobivé, ale nasadenie výroby zostáva vzdialené.

Medzi kľúčové podporné technológie patríprísady z tekutých kryštálovže dopuje elektroforetickú tekutinu zlúčeninami vyvolávajúcimi spätný tok. Výskumné práce uvádzajú 2,8-násobné zlepšenie rýchlosti pri súčasnom znížení hnacieho napätia o 50 %.Tenká-predná fólia-rovinné laminátyznížiť migračnú vzdialenosť častíc.Nové formulácie nanočastícoptimalizovať charakteristiky povrchového náboja a znížiť hydrodynamický polomer. Astrojové učenie-optimalizované generovanie kriviekprispôsobuje v reálnom{0}}čase stavu a podmienkam prostredia.

Tieto technológie sú stále vo vývoji. Neodporúča sa špecifikovať výrobné ESL produkty na základe laboratórnych výsledkov.

Color E{0}}Evolúcia papiera

E Ink Gallery 3technológia ukazuje, kam smeruje farba EPD. Obnovenie čiernej/bielej kleslo na350 msv porovnaní s 2000 ms v predchádzajúcich generáciách. Rýchly farebný režim hity500 ms. Spustí sa štandardný farebný režim750-1000 ms. Stále je potrebný farebný režim najvyššej kvality1500 ms.

Farebné EPD prechádza z „sotva použiteľného“ na „prakticky životaschopný“ pre vybrané aplikácie. Očakávajte neustále zlepšovanie, ale monochromatický režim si zachová výhody rýchlosti a výkonu na neurčito kvôli základným rozdielom vo fyzike častíc.

Výkonové špecifikácie pre návrh systému

Minimálne použiteľné špecifikácie

Pre všeobecné označovanie maloobchodných regálov tieto čísla predstavujú podlahu:

Čas obnoveniaby mala dosiahnuť 2000 ms alebo lepšie pre globálny režim, 500 ms alebo lepšie pre čiastočný.Kontrastný pomermusí presiahnuť 8:1.Rozlíšenieby mala dosiahnuť aspoň 100 DPI.Pozorovací uholmusí mať rozsah 170 stupňov alebo viac.Rozsah prevádzkových teplôtby mala pokrývať 0 až 40 stupňov.Výdrž batérieby mala presiahnuť 5 rokov pri 2 aktualizáciách za deň.

Vylepšené špecifikácie

Pre náročné aplikácie sa sprísňujú-časté aktualizácie, chladiace úložisko, propagačný obsah-:

Čas obnoveniaby mala dosiahnuť 1000 ms pre globálne, 300 ms pre čiastočné.Kontrastný pomerby mal presiahnuť 12:1.Rozlíšenieby mala dosiahnuť 120 DPI alebo vyššie.Farebná schopnosť(3-4 farby) sa stáva relevantným.Rozsah prevádzkových teplôtby mala byť v rozsahu -25 stupňov až 50 stupňov.Výdrž batérieby mala presiahnuť 3 roky pri 4 aktualizáciách za deň.

Overenie špecifikácie

Špecifikácie dodávateľa by sa mali overiť za reálnych podmienok. Toto nie je voliteľné-vyskytli sa významné rozdiely medzi nárokmi v údajovom hárku a výkonom výroby.

Otestujte čas obnovenia pri minimálnych a maximálnych prevádzkových teplotách, nielen pri izbovej teplote. Potvrďte kontrastný pomer pri skutočných svetelných podmienkach predajne, nie pri laboratórnom osvetlení. Overte projekcie životnosti batérie so zamýšľanou frekvenciou aktualizácií a typom obsahu-Prognózy dodávateľa zvyčajne predpokladajú najlepšie-prípady. Overte latenciu aktualizácie-na úrovni systému s cieľovým počtom štítkov, aby ste zaistili, že sieťová architektúra sa bude primerane škálovať.

Prispôsobenie technológie aplikácii

Výber technológie elektronických regálových štítkov v konečnom dôsledku spočíva v prispôsobení schopností požiadavkám. Fyzika elektroforetických displejov stanovuje pevné hranice-obnovovacích frekvencií, teplotnej citlivosti a rušivého správania-, ktoré neprekoná žiadna optimalizácia. Pochopenie týchto hraníc umožňuje realistický návrh systému a výber vhodnej technológie.

Pre nasadenia, kde obmedzenia vyhovujú aplikácii, -stredná frekvencia aktualizácií, prevádzka pri teplote okolia,{1}}obsah zameraný na cenu- poskytuje ESL presvedčivú hodnotu prostredníctvom eliminácie práce, zlepšenia presnosti cien a prevádzkovej flexibility. Pre aplikácie, ktoré presadzujú obmedzenia ESL, môžu byť vhodnejšie-vysokofrekvenčné{5}}aktualizácie, extrémne teploty, multimediálny obsah-alternatívne technológie alebo hybridné prístupy.

Technológia stále napreduje. Obnovovacie frekvencie sa postupne zlepšujú. Schopnosť farieb sa rozširuje. Rozsah teplôt sa rozširuje. Ale základná fyzika zostáva. Úspešné nasadenie ESL vyžaduje pracovať v rámci týchto obmedzení, nie predstierať, že neexistujú.
