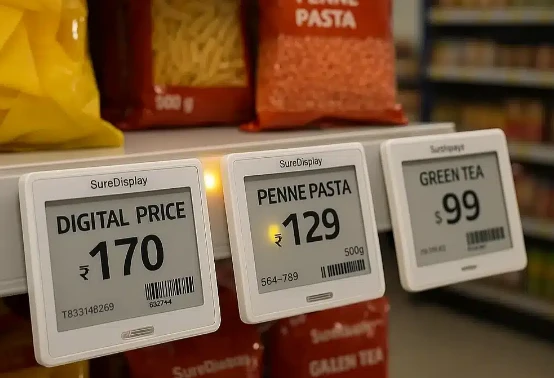

Tu je to, čo väčšina ľudí o ESL nerozumie: samostatná obrazovka nie je nič. Doslova zbytočné. Potrebujete asietedoručiť mu údaje,softvérpovedať, čo má zobraziť, aľudínasadiť celý tento systém do skutočných obchodov{0}}to je to, čo predstavuje „riešenie“. Samotný terminál bez siete je tehla. Aký to má zmysel bez toho, aby jej platforma poskytovala údaje?
V jednom projekte klient trval na umiestnení základňových staníc do stropných panelov, pretože si mysleli, že to vyzerá čistejšie. Bolo im povedané, že signál neprenikne dobre. Nepočúvali. Tri týždne po uvedení na trh polovica štítkov v mrazenej časti ukazovala neaktuálne ceny. Musel som všetko vytrhnúť a prerobiť. Stáť ich trojnásobne.Plánovanie RF je dôležité.
Samotné štítky
Prečo E-atrament?

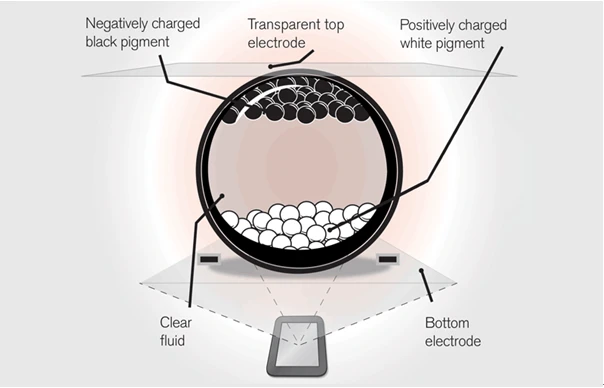

Terminály ESL sú viazané na e-atramentové obrazovky (E-ink) a táto voľba nie je náhodná. Spôsob, akým to raz vysvetlil hardvérový inžinier: predstavte si malé kapsuly naplnené čiernymi a bielymi časticami plávajúcimi v oleji. Zapnite ich elektrinou, častice sa pohybujú, objaví sa obraz. Keď sa obraz vytvorí, zostane tam. Vypni prúd, na tom nezáleží. Obraz zostáva. Technický výraz jebistabilný displejalebo niečo také.
Spotreba energiepočas statického zobrazenia prakticky nič. Testovacie údaje ukazujú, že 2,13-palcový čiernobiely{3}} štítok beží na gombíkovej batérii CR2450, obnovuje sa dvakrát denne, vydrží6 až 8 rokov. Aj keď je obnovovacia frekvencia nastavená na viac ako 5-krát denne, stále sú to asi 4 roky.
Potom je tu skutočnosť, že nevyžaruje svetlo,{0}}funguje tak, že odráža okolité svetlo, rovnako ako papier. Viete, ako sa LCD obrazovky stanú úplne nečitateľné na priamom slnku? E-atrament zostáva dokonale čistý. Apozorovacie uhlyv podstate nie sú{0}}problémom. Nie vždy zákazníci stoja priamo pred etiketou, však? Na e-atramente nezáleží.
Tu je niečo, čo mnohí ľudia nevedia: hlavná technológia pre e-atramentové obrazovky na celom svete je takmer monopolizovaná jednou spoločnosťou-Taiwanská spoločnosť E Ink Corporation. Takmer všetky obrazovky výrobcov ESL pochádzajú od spoločnosti E Ink alebo jej autorizovaných partnerov. Tento štrukturálny faktor výrazne ovplyvňuje náklady a konkurenčné prostredie celého odvetvia.

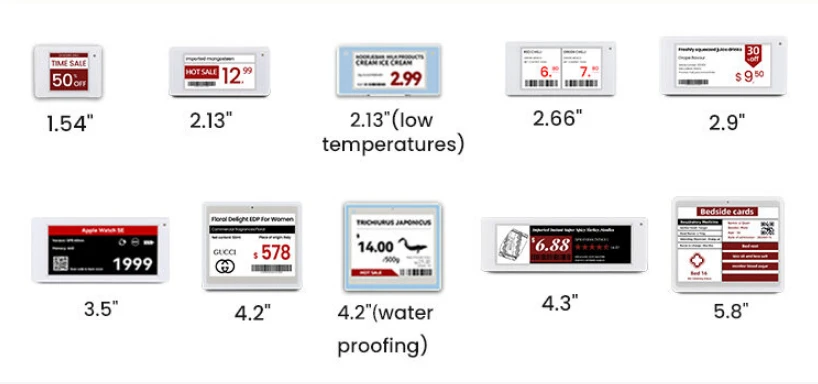

Možnosti veľkosti
Rozsah-veľkosti je pomerne široký:
1,5 palcaBežné okraje políc pre každodenné produkty: -
2,9, 4,2 palca- položiek, ktoré potrebujú viac informácií
6 palcov- čerstvé produkty, priestor pre pôvod, stupeň, možno QR kód
7,5 palca a viac- koncové čiapočky a hlavičky kategórií, niekedy až 13 palcov
Niektoré 13,3-palcové sa používajú ako mini digitálne značky, hoci v tom bode sa čiara s nápismi začína rozmazávať.

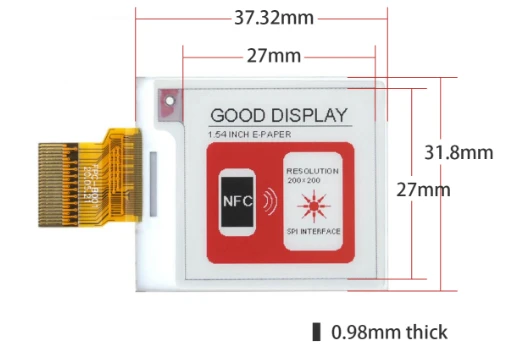

Farebné kompromisy
Teraz má e-atrament svoje obmedzenia. Prvé verzie boli iba čiernobiele. Potom výrobcovia prišli na to, ako pridať atretia farba-zvyčajne červená alebo žltá-, čo bola veľká vec pre propagačné popisy. Nedávno došlo k posunuplnofarebné{0}zobrazenia.
Tu je kompromis a je významný:
| Typ | Čas obnovenia | Cena (2,9 palca) |
|---|---|---|
| Čierna-a{1}biela | 1-2 sekundy | Základná línia |
| Tri-farebné | 10-15 sekúnd | ~2x |
| Plne-farebné | 20+ sekúnd | 3-4x |
Sledovanie aktualizácie na troch{0}}farebných obrazovkách je trochu bolestivé. Väčšina predajcov sa teda drží čiernej-a-bielej alebo troch-farebných. Úplná-farebnosť sa zvyčajne zobrazuje vkozmetické sekcie, výstavy vína-miesta, kde vizuálna prezentácia stojí za to.
Prečo na tom záleží-skutočný problém
Regionálny reťazec supermarketov v Zhejiang urobil výpočet: pre jeden z ich obchodov s42 000 SKU, zmena propagačnej ceny zahŕňajúca 15 % požadovaných produktov8 zamestnancov pracuje takmer 6 hodínna dokončenie všetkých zmien štítkov. Pred dokončením zmien štítkov značná časť zákazníkov videla ceny v rozpore s cenami v pokladni. Údaje z ich interného auditu ukázali, že chybovosť papierových cenoviek bola približne3.2%-približne 3 zo 100 produktov sú označené nesprávne.
Nesprávna cena vedie k sérii problémov:
Zákazníci pri pokladni zistia, že cena sa líši od ceny na poličke-veľmi zlá skúsenosť
Na mnohých miestach môžu nastať porušeniapokuty
Propagačné stratégie nie je možné realizovať podľa plánu
Výpredajové položky premeškajú optimálne predajné okno
ESL je v podstate amost. V tradičnom maloobchode existujú „cena v systéme“ a „cena na polici“ ako dve nezávislé veci. Keď systém zmení cenu, polička sa automaticky neaktualizuje-niekto ju musí zmeniť. Tento „niekto“ je prekážkou pri prenose informácií-a prináša oneskorenia, chyby a náklady. To, čo ESL robí, je použitie technológie na odstránenie tohto úzkeho miesta, čo umožňuje dátam prúdiť priamo do regálových terminálov bez manuálneho relé.
Keďže ľudská práca je prekážkou, použite technológiu na jej nahradenie. V momente, keď sa dáta v systéme zmenia, tlačia sa na štítky cez sieť, štítky sa automaticky obnovujú. Žiadne chodenie k regálom, žiadny papier, žiadna tlač.Oneskorenie sa skráti z hodín na minúty, chybovosť klesne z niekoľkých percent na takmer nulu, náklady na pracovnú silu sa výrazne znížia.
Keď aktualizácie cien už nie sú prekážkou, otvárajú sa nové možnosti.Dynamická tvorba ciensa stáva možným. Ceny online a offline sa môžu synchronizovať-v reálnom čase. Propagačné aktivity sa môžu prejaviť presne na sekundu. To je skutočná hodnota.

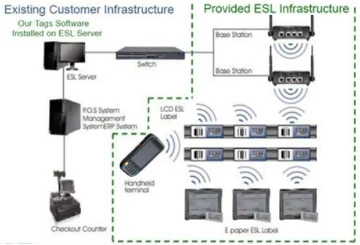

Komunikačný kus
Štítky sú ruky, základňové stanice sú nervy, zodpovedné za prenos pokynov z mozgu (platformy) do každej ruky.
Základné stanicemajú zvyčajne plochý tvar škatule-, veľkosťou sa podobajú na domáce smerovače, inštalujú sa na stropy, police alebo steny. Každá základňová stanica pokrýva rozsah10 až 50 metrovv závislosti od komunikačného protokolu, vysielacieho výkonu a rušenia prostredia. Bežný supermarket s rozlohou 3 000 metrov štvorcových sa zvyčajne používa45 až 60 základňových staníc, pričom čerstvá chladená oblasť si vyžaduje hustejšie nasadenie kvôli problémom s tienením signálu.
Komunikačné protokoly
Tu výrobcovia rozlišujú-komunikačné protokoly. Tu je to, čo rôzni predajcovia v priebehu rokov zdieľali:
2,4 GHz proprietárne (SES-imagotag, Hanshow)
Veľkí chlapci išli s 2,4 GHz proprietárnymi vecami. Ich inžinieri vysvetľujú, že chceli plnú kontrolu nad tým, ako sa protokol správa konkrétne pre ESL. dáva zmysel. Nevýhodou-v ich ekosystéme jeprepínanie je nočná mora. Ich štítky nebudú komunikovať so základňovými stanicami nikoho iného. Jeden klient chcel kombinovať. Nedalo sa to urobiť.
Sub-GHz (433MHz, 868MHz)
Niektorí predajcovia uprednostňujú nižšie frekvencie. Zástupca spoločnosti Pricer vysvetlil, že nižšie frekvencie lepšie prerazia prekážky, čo zodpovedá tomu, čo bolo pozorované v projekte skladu s množstvom betónu. Ale tenpredpisy sú v každej krajine inéa antény sú nakoniec väčšie. Je to kompromis.
Bluetooth Low Energy
Získava popularitu, najmä u nových hráčov. Čipy sú teraz veľmi lacné a je tu príťažlivosť umožniť zákazníkom klepať ich telefónom na štítky, aby získali informácie o produkte. Demonštruje to dobre. V skutočnom hustom nasadení všakobmedzenia rozsahuzačnite zobrazovať a je topreťaženie kanála. V jednom projekte museli byť rozvrhy aktualizácií rozmiestnené, pretože príliš veľa štítkov sa pokúšalo hovoriť naraz.
Infračervené
Pricer to používa v niektorých svojich systémoch. Funguje skvele tam, kde sú problémy s elektromagnetickým rušením. Ale je tu potrebajasná línia pohľadu, čo v skutočnom obchode, kde chodia ľudia a veci sa presúvajú, nie je vždy realistické.
Paradox moci
Tu je dôvod, prečo je komunikácia ESL skutočne náročná na správnu: štítky musia sotva vybiť energiu-batérie s výdržou 5 až 10 rokov-, no stále musia zachytiť aktualizácie, keď sú odosielané. Spôsob, akým to riešia, je cezsynchronizované cykly spánku-. Štítky sú väčšinu času v podstate v kóme, počas prednastavených okien sa zobudia iba na zlomok sekundy, aby skontrolovali, či nie je niečo nové. Výkonové profily ukazujú, že tieto veci sú inspánok na úrovni mikroampérov-viac ako 99 % času.
Prečo plánovanie RF vytvára alebo ruší projekty
Tu by sa malo venovať viac času, pretože veľa projektov ESL má úspech alebo neúspech, a to do značnej miery v závislosti od kvality plánovania komunikačnej siete.
Kovové regályodráža a blokuje signály, takže pozície základňových staníc musia byť starostlivo navrhnuté
Chladené puzdrású v podstate Faradayove klietky-kovové skrine, rušenie kompresora, sklenené dvere, to všetko ovplyvňuje signály. Zvyčajne sú vo vnútri potrebné samostatné reléové zariadenia
Špičkové obdobia aktualizácie aduálne krytiepre kľúčové oblasti, aby sa predišlo jednotlivým bodom zlyhania

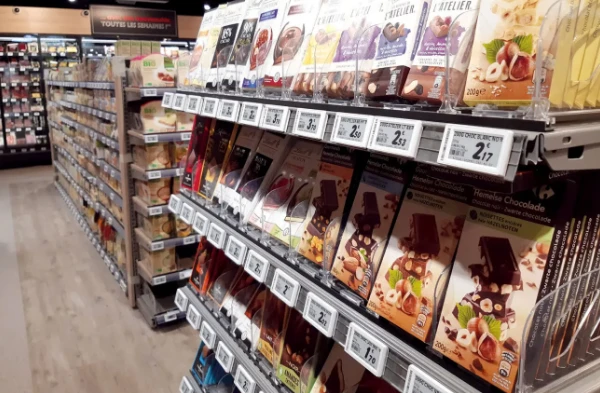

Takže, čo je ESL, každopádne-Definícia
Elektronické riešenie štítkov na police, rozdelené:
Elektronické- ho odlišuje od papiera
Štítok police- je to značka police, nie reklamná obrazovka
Riešenie- je to kompletné riešenie, nie jeden produkt
Prečo sa to musí nazývať „riešenie“? Samostatný elektronický štítok je skutočne nezmyselný,-nedokáže sám získať ceny, nevie, čo má zobraziť, nedokáže sa sám obnoviť. Musí sa spoliehať na akomunikačná sieťak chcete dostávať pokyny, spoliehajte sa na asoftvérová platformana získanie údajov. To je prvá vec, ktorú by ste si mali zabaliť do ESL.
Strana softvéru
V zásade musí existovať nejaká platforma, ktorá stiahne údaje o cenách z ERP alebo POS, zistí, čo je na ktorom štítku, a vytlačí ich. K dispozícii sú editory šablón na navrhovanie rozložení štítkov a určitá logika, kedy sa majú aktualizovať.
Theintegračná časťs existujúcimi systémami,{0}}v ktorých projekty na niekoľko mesiacov uviaznu. Legacy ERP, divné dátové formáty, IT oddelenia, ktoré nedajú prístup.
Dostať túto vec do obchodu
Systém ESL od ničoho až po dokončenie si vyžaduje úplný proces implementácie inžinierstva. Zložitosť tohto procesu často presahuje očakávania-používateľov prvýkrát. Veľa projektov tu ide bokom, preto si táto sekcia zaslúži skutočnú pozornosť.

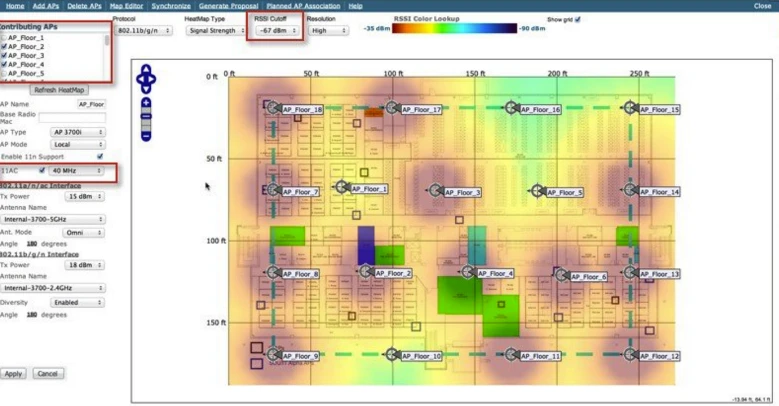

Prieskum RF-Where Projects Die
Ale vec, ktorá zabíja väčšinu projektov?prieskum RF. Alebo skôr nedostatok toho poriadneho.
ESL sa spolieha na bezdrôtovú komunikáciu a skutočné maloobchodné prostredia sú plné prekážok a rušení:
Kovové regályodráža signály
Chladiace skrinesú prirodzené Faradayove klietky
Betónové stenyblokovať prienik
Iné bezdrôtové zariadeniaspôsobiť rušenie
Počas dopravnej špičky,ľudské telo samo absorbuje signály
Správny prieskum RF je v skutočnosti veľa práce. Začína sa zmapovaním fyzického prostredia,-kde sú steny, kde sú kovové police, čo generuje rušenie. Potom testy šírenia signálu ukážu, ako sa frekvencie v tom konkrétnom priestore skutočne správajú. Otestujte hraničné podmienky, podivné rohy, oblasti v blízkosti nakladacej rampy. Výstup nie je len „sem vložte základňové stanice“-, malo by to byť presné umiestnenie, napríklad na centimeter, spolu s mapami pokrytia, ktoré ukazujú, kde je signál silný, kde je slabý a čo robiť s problémovými miestami. Je to zdĺhavé, ale zachraňuje to pred scenárom nočnej mory spomínaným vyššie.
Mnohí predajcovia to vynechávajú alebo to robia na polovicu{0}}s cieľom ušetriť náklady. Potom sa čudujú, prečo 15 % štítkov zostáva offline.
Hodnotenie lokality
Prvým krokom je pochopenie situácie v obchode:
Fyzické prostredie- predajná plocha, výška stropu, rozloženie podlahy, typy políc
Požiadavky na produktCelkový počet jednotiek SKU (-) určuje množstvo štítkov, distribúcia kategórií určuje pomery veľkostí
IT prostredie- aké verzie ERP/POS sú spustené, aká je sieťová infraštruktúra
Inštalácia základnej stanice
Montáž na stropje najbežnejší prístup,-k regálom je jasný výhľad a neprekáža. Ak je však strop príliš nízky alebo nie je k dispozícii dobrý montážny bod, môžu ísť namiesto toho na policové jednotky. Montáž na stenu funguje ako doplnok pre určité oblasti.
Napájanie sa zvyčajne dodáva cezPoE, čo je výhodné, pretože musí viesť iba jeden kábel. To znamená, že prepínače PoE napájajú všetko a v závislosti od nastavenia možno aj lokálny server alebo bránu.
nezabudniUPS-ak vypadne napájanie a systém sa zrúti bez nápravy, môže dôjsť k poškodeniu databázy.
Nasadenie štítkov
Prijmite zásielku, skontrolujte ich, spustite aktivačné testy, aby ste sa uistili, že skutočne fungujú
Naskenujte každý štítok a pripevnite ho k príslušnému produktu v systéme
Fyzická inštalácia závisí od toho, aký druh regálu je na mieste
Niektoré štítky sa zavesia na okraj police, niektoré sa zasunú do drážky v koľajnici. Existujúmagnetickýchna kovové povrchy,lepiacepre hladké povrchy amalé stojanypre vitríny. Nič zložité, len to je náročné na čas-, keď ich robíte tisícky.
Testovanie a validácia
Funkčné testovanie- funguje všetko podľa očakávania?
Testovanie pokrytia- každý jednotlivý štítok
Záťažové testovanie- pri maximálnej záťaži aspoň 72 hodín
Už spomenutá systémová integrácia-v tomto prípade projekty umierajú. Samotná fáza spoločného ladenia môže trvať týždne, ak sú staršie systémy dosť chaotické.
